UCC2897A — 03 典型应用与设计计算

对标 TI datasheet《Application and Implementation》章节：Design Requirements 表 → Detailed Design Procedure 编号步骤 → Application Curves。公式编号沿用全译（DS 式 1~28），每步“式子+代入+结果+复算”；功率级步骤（P1~P4）为教科书推导（DS 明示功率级设计先行、控制器流程不覆盖），标注来源口径。官方设计例：48 V→3.3 V/30 A（≈100 W）有源钳位复位正激（DS 表 1）。

本篇总结

1. 设计骨架两层：功率级先行（匝比→Lm/L_OUT→钳位电容→电流定标），再控制器六步（振荡器→软启动→VDD 旁路→延迟→母线监测→电流检测/斜坡，DS §9.2.2 原顺序）——控制器每个参数都有闭式公式，设计不靠试凑。
2. 匝比由“低线占空比 65%”定（N_PS=6 → 3.3 V/30 A 例），D_MAX 70% 留 5% 余量给损耗与瞬态；励磁峰值 I_m_pk=V_IN·t_ON/Lm 在 CCM 中与输入电压无关（V_IN·t_ON=常数）——这个不变量让 ZVS 判断只需算一次。
3. 钳位电容按纹波判据定（±10% 纹波 → C=L_leak·I_pk²/0.4·V_CLAMP²，本例 7.6 nF→10 nF），并复核自平衡刚度与 Lm–C 谐振周期；主管/钳位管按 V_CLAMP≈105 V+裕量选 150 V。
4. 三个定时电阻：R_ON=82.5 kΩ / R_OFF=56.2 kΩ / R_DEL=15 kΩ（本例 250 kHz、D_MAX 70%、死区 181 ns）——式 11/12/19 代入后全部闭环复算，f_SW=250.6 kHz、D=70.1% ✓。
5. 死区定值后必须回头核母线迟滞（I_HYST=0.05×2.5/R_DEL 从 12.5 µA 变 8.3 µA）——R_IN1~R_IN4 四只电阻与 R_DEL 联立，这是 UCC2897A 独有的联动设计。
6. C_BIAS 由“软启动全程 UVLO 不塌”反推（式 17/18）：本例 384 mW×9.6 ms → ≥77 µF → 取 100 µF——比直觉大得多，是 ACF 启动失败的头号原因。
7. DS 未给数字算例（全为符号公式），本文所有代入数字为本库示例，可沿公式编号回溯复核。

1. Design Requirements（DS 表 1 全表）

官方设计目标：有源钳位复位正激，3.3 V/30 A，全 36~72 V 电信输入、零负载至满载稳压。

表 1 明确“短路保护：未提供”——二级打嗝（0.75 V）是器件选项表给出的能力，本设计未启用短路规格（DS 原文口径）。

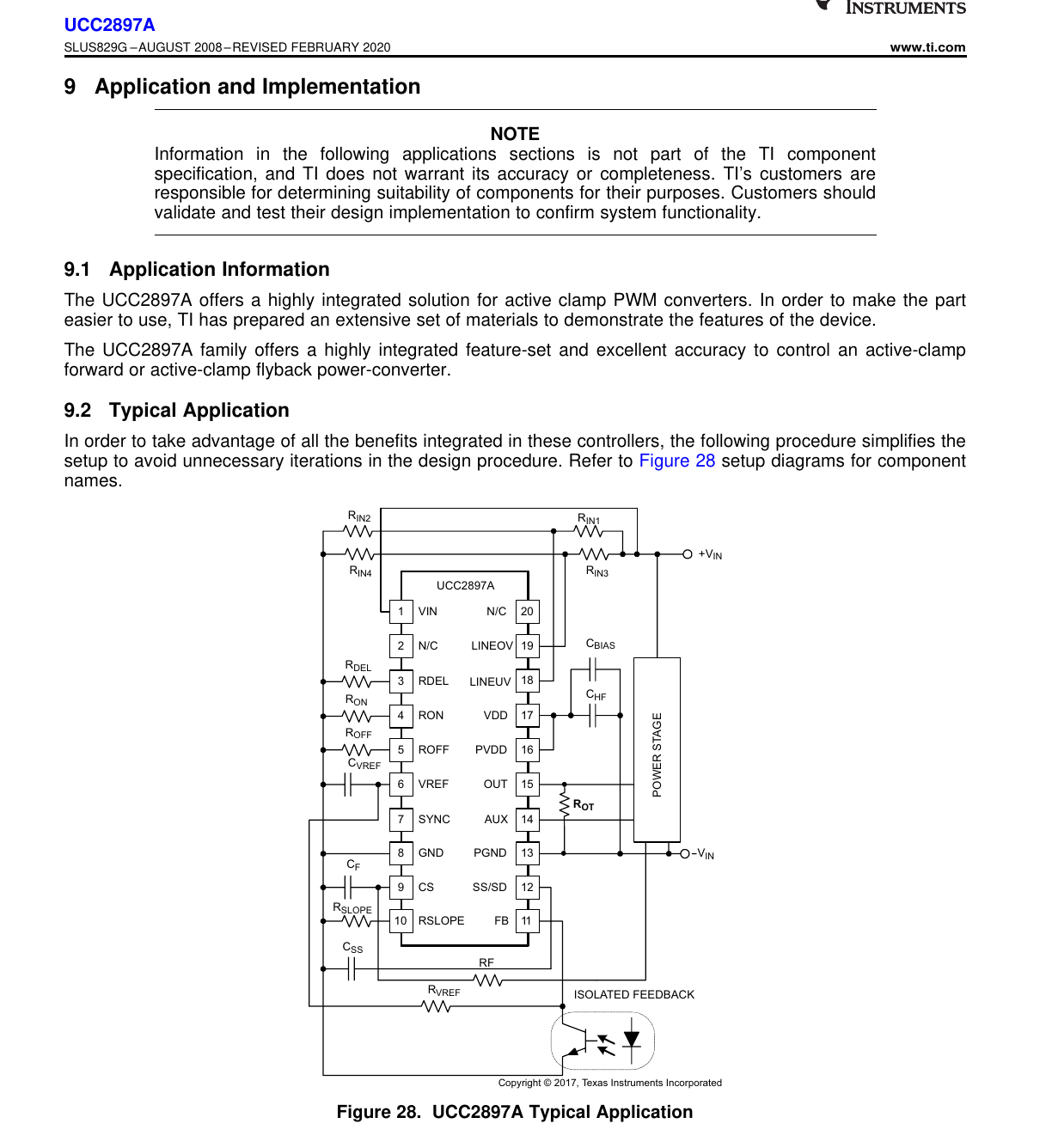

2. 典型应用电路（DS 图 28）

读图要点：芯片左侧一列全是“电阻编程脚”（R_DEL/R_ON/R_OFF/R_SLOPE + C_SS/C_VREF/C_F），右侧是电源/驱动/监测（PVDD-VDD 电容组、R_OT 下拉、LINEUV/LINEOV 分压、隔离反馈光耦到 FB）；功率级（POWER STAGE 框）含主/辅管、钳位电容、变压器与同步整流——框内框外的边界就是“功率级先行、控制器六步跟上”的设计顺序。

3. 设计流程总览

功率级先行（本库推导，教科书口径）
 P1 匝比 N_PS ──► P2 Lm 与 L_OUT ──► P3 钳位电容与管子应力 ──► P4 电流定标 R_CS
控制器六步（DS §9.2.2 原顺序）
 C1 振荡器 R_ON/R_OFF（式11/12）──► C2 软启动 C_SS（式13/14）──► C3 VDD 旁路 C_HF/C_BIAS（式15~18）
 ──► C4 死区 R_DEL（式19/20 + ZVS 判断）──► C5 母线监测 R_IN1~4（式21~25）──► C6 斜坡 R_F/R_SLOPE（式26~28）
收尾
 选型表（§6）──► 环路补偿（FB 口径）──► 实测校准（死区/ZVS/母线窗口）

设计输入（功率级交付给控制器的参数，DS §9.2.2 前言清单）：f_SW=250 kHz、D_MAX=70%、t_SS=10 ms、栅荷（30+50 nC，本库估算）、自举偏置 12 V、t_DEL=181 ns、V_ON=35 V/V_OFF=33 V/V_OVP=73 V、迟滞 2 V。

4. 功率级先行（P1~P4，本库推导）

P1 匝比：由低线占空比反推

目标：V_IN=36 V 时 D≈0.65（D_MAX 70% 留 5% 余量给斜坡补偿与瞬态）。SR 整流压降取 V_D=0.5 V（30 A 含裕量，估算）：

N_PS = D×V_IN(min)/(V_OUT+V_D) = 0.65×36/3.8 = 6.16 → 取 N_PS=6

验算（CCM，D=(V_OUT+V_D)·N_PS/V_IN）：

全部落在 0~70% 窗内 ✓。权衡：N_PS 取大 → 低线 D 更接近 D_MAX（磁复位余量薄）；取小 → 副边电流大、SR 管导通损耗高。0.65 是“复位余量 vs 副边损耗”的常规折中（业界经验）。

P2 励磁电感与输出电感

L_OUT（纹波定）：最坏纹波在低线，ΔI=(V_IN/N_PS−V_OUT)·D·T/L_OUT = (6−3.8... 注意 V_IN/N_PS=6 V)·0.633×4 µs/L_OUT = 6.84 V·µs/L_OUT。取 ΔI≈6 A（20%）：L_OUT = 6.84/6 = 1.14 µH → 取 1.2 µH。复算 ΔI@36 V=5.7 A（19%）；CCM 临界负载 I_crit=ΔI/2≈2.9 A——这就是 ZVS/ZCS 象限的负载分界（02 篇 §6：正激 ACF 分界≈CCM 边界，2.9 A 以下进入谷底开通）。

Lm（励磁峰值定）：取 I_m_pk ≈15%×I_OUT/N_PS=0.75 A。利用 CCM 不变量 V_IN·t_ON=(V_OUT+V_D)·N_PS·T=3.8×6×4 µs=91.2 V·µs（与输入无关）：

Lm = 91.2 V·µs / 0.75 A = 121 µH → 取 120 µH，复算 I_m_pk=0.76 A（全输入恒定 ✓）

权衡：Lm 小 → 励磁电流大（ZVS 裕量足、但导通/磁损高）；Lm 大 → 反之。0.76 A 对 I_ZVS(min)（P4/C4 算出 0.58 A）的 1.3 倍裕量正是这个折中的落点。

P3 钳位电容与管子应力

应力（02 篇式 A）：V_CLAMP(max)=V_IN(max)/(1−D@72V)=72/0.683=105.3 V。加 30~40% 振铃/浪涌裕量 → 主管 N 管 150 V、钳位 P 管 150 V（P 管选择少是已知短板，业界经验）。

C_CLAMP（纹波判据，本库推导）：漏感能量 ½L_leak·I_pk² 全部被电容纹波吸收，允许 ±10% 纹波（V1=1.1V_CLAMP，V2=0.9V_CLAMP）：

C_CLAMP = L_leak·I_pk²/(V1²−V2²) = 1 µH×(5.76 A)²/(0.4×105.3²) = 33.2/4410 µF ≈ 7.6 nF → 取 10 nF

三项复核：

• 自平衡刚度 t_OFF²/(2LmC)=2.16/(2×120×10⁻³×10⁻²)... =(1.47 µs)²/(2×120 µH×10 nF)=0.9/周期——平衡快 ✓（02 篇 §4.3）；
• Lm–C_CLAMP 谐振频率 1/(2π√(120 µH×10 nF))=145 kHz < f_SW/2 ✓（谐振慢于开关节拍，钳位平台准平坦）；
• L_leak 取 1 µH（Lm 的 1%，典型 1~2%，估算——绕制后实测修正）。

权衡：C 大 → 纹波小但自平衡钝（扰动收敛慢，02 篇 §4.3）；C 小 → 反之且钳位平台随漏感谐振起伏明显。10 nF 在本例是“纹波 10%+刚度 0.9”的平衡点。

P4 电流定标 R_CS（衔接 C6）

主管关断电流 I_pk = I_OUT/N_PS + I_m_pk = 5+0.76 = 5.76 A。限流点按表 1 输出限流 32 A：折算 5.33 A+励磁 0.76 A=6.09 A：

R_CS = 0.48 V/6.09 A = 78.8 mΩ → 取 75 mΩ → 实际限流 (6.4−0.76)×6 = 33.8 A ✓ ≥32 A

余量检查：V_CS 全温 0.43~0.53 V（±10%）→ 限流点 30.4~37.3 A——把 V_CS(max) 当最坏值算 R_CS 是峰值 CM 的标准纪律（防高温限流上漂）。功耗：I_pri,rms≈4 A → P=I²R≈1.2 W → 选 2~3 W 采样电阻（并联组合更利于精度，业界惯例）。

5. 控制器六步（DS §9.2.2，式 11~28）

C1 振荡器：R_ON/R_OFF（式 11/12）

由 f_SW=250 kHz（T=4 µs）、D_MAX=0.70：t_ON=2.8 µs、t_OFF=1.2 µs；t_DEL 预设 181 ns（C4 结果，先用后核）：

• R_ON = (t_ON+t_DEL)/36.1×10⁻¹² = (2.8+0.181) µs/36.1×10⁻¹² = 82.6 kΩ → 82.5 kΩ（E96）
• R_OFF = (t_OFF−t_DEL−170 ns)/15×10⁻¹² = (1.2−0.181−0.17) µs/15×10⁻¹² = 56.6 kΩ → 56.2 kΩ（E96）

闭环复算：t_ON=36.1×10⁻¹²×82.5 k−181 ns=2.797 µs ✓；t_OFF=15×10⁻¹²×56.2 k+181+170=1.194 µs ✓；T=3.991 µs → f_SW=250.6 kHz ✓；D=70.1% ✓。

模型与实测的口径差（存疑点）：EC 表在 R_ON=R_OFF=75 kΩ、R_DEL=10 kΩ 实测 D_MAX=70% typ，而式 2~5 模型代入同条件得 ≈64.5~67.6%——TI 模型未计入内部非理想时序。本文做法：先按公式取值，首板上实测 f_SW/D_MAX 后微调 R_ON/R_OFF（式 11/12 是线性方程，微调方向明确）。

C2 软启动：C_SS（式 13/14）

I_SS = 0.43×(V_REF/2)/R_ON = 0.43×2.5/82.5 k = 13.0 µA（EC 表同口径 14.5 µA @75 kΩ ✓，∝1/R_ON） C_SS = I_SS×t_SS/(4.5−2.5) = 13.0 µA×10 ms/2 V = 65 nF → 68 nF（复算 t_SS=10.5 ms ✓）

注意分母是 2 V（有效控制窗 2.5~4.5 V），不是 5 V——按 5 V 算会小 2.5 倍、启动快 2.5 倍，直接顶着 C_BIAS 储能的雷（C3）。

C3 VDD 旁路与启动储能：C_HF、C_BIAS（式 15~18）

高频滤波（式 15，把开关频率纹波压在 0.1 V 内）：Q_G(main)=30 nC、Q_G(aux)=50 nC（150 V 级管典型，本库估算）：

C_HF = (30+50) nC/0.1 V = 0.8 µF → 1 µF（与 DS 推荐值吻合 ✓）

储能（式 16/17/18）：P_BIAS = [I_DD+I_EXT+(Q_G(main)+Q_G(aux))×f_SW]×V_DD = [2 mA+10 mA+80 nC×250 kHz]×12 V = 32 mA×12 V = 384 mW（I_EXT=10 mA 为光耦与外围，本库假设；式 16 的 ×f_SW 项按修订史口径作用于总栅荷，见 00 篇译注）。

C_BIAS > 2×P_BIAS×t_SS/(12.7²−8²) = 2×0.384×10.5 ms/96.3 = 83.7 µF → 100 µF

复算（式 17）：½×100 µF×96.3 = 4.8 mJ > 0.384 W×10.5 ms=4.0 mJ ✓ 裕量 20%。 工程含义：C_BIAS 直觉上“1~10 µF 够了”，公式给出 100 µF 量级——软启动 10 ms 里 JFET 已关、自举未起，全靠它；这是 ACF 启动打嗝的头号根源（04 篇陷阱 2）。要减电容就减 t_SS（C_SS 同步减小）。

C4 延迟：R_DEL + ZVS 判断（式 19/20）

死区需求（02 篇 §5）：t_DEL2 ≥ C_eq×V_CLAMP/I_m_pk = 1 nF×105.3 V/0.76 A = 138 ns（C_eq≈1 nF 为 150 V 管典型+杂散，本库估算）。取 30% 裕量 → t_DEL=181 ns：

R_DEL = (t_DEL−15 ns)×9.01×10¹⁰ = (181−15) ns×9.01×10¹⁰ = 15.0 kΩ → 15 kΩ

复算（式 1）：t_DEL=11.1×10⁻¹²×15 k+15 ns=181.5 ns ✓。 ZVS 判断：I_ZVS(min)=1 nF×105.3 V/181.5 ns=0.58 A < I_m_pk=0.76 A ✓（裕量 1.31×）。因 V_IN·t_ON=常数（P2），I_m_pk 全输入恒定 → ZVS 从满载到 CCM 临界（2.9 A）全线成立；2.9 A 以下进入谷底象限（接受退化，定频方案固有）。 联动警报：R_DEL 从“EC 口径”10 kΩ 改到 15 kΩ 后，I_HYST=0.05×2.5/15 k=8.3 µA（原 12.5 µA）——下一步母线窗口必须用 8.3 µA 重算。

C5 母线监测：R_IN1~R_IN4（式 21~25）

取 V_ON=35 V（表 1 欠压限值）、V_OFF=33 V（本库假设，须<V_ON）、V_OVP=73 V、过压释放 71 V（假设）；I_HYST=8.3 µA（C4 交付）：

• R_IN1 = (V_ON−V_OFF)/I_HYST = 2 V/8.3 µA = 240 kΩ（式 24）
• R_IN2 = 1.27/(V_ON−1.27)×R_IN1 = 1.27/33.73×240 k = 9.04 kΩ → 9.09 kΩ（式 25）
• R_IN3 = (73−71)/8.3 µA = 240 kΩ；R_IN4 = 1.27/(73−1.27)×240 k = 4.25 kΩ → 4.22 kΩ

复算（式 21/22）：开通点 = 1.268 V×(240+9.09)/9.09/1... = 1.268×27.41 = 34.8 V ✓；关断点 = (1.268−8.3 µA×8.77 k)/0.0365 = (1.268−0.0728)/0.0365 = 32.7 V ✓（迟滞 2.1 V）。过压开通 1.268×(240+4.22)/4.22 = 73.4 V ✓。 数据规范：阈值 ±4%（1.243~1.294 V）×迟滞电流 ±12% 全部放大进窗口——四只电阻必须 1%（E96），首板实测校准；这正是“两只电阻被两个方程唯一确定”的设计价值：迟滞不再靠运气。

C6 电流检测滤波与斜坡：R_F、R_SLOPE（式 26~28）

滤波（式 26）：C_F=100 pF（DS 推荐 50~270 pF 中值）、f_F=6 MHz（让限流沿无延迟，惯例值）：

R_F = 1/(2π×6 MHz×100 pF) = 265 Ω → 270 Ω

斜坡（式 27/28）：CS 口径的电感下行斜率 dV_L/dt = R_CS×(V_OUT+V_D)/(L_OUT×N_PS) = 75 mΩ×3.8 V/(1.2 µH×6) = 39.6 mV/µs。取 m=1（DS：m≈1 时电流模式性能最佳）：

R_SLOPE = 5×2 V×R_F/(t_ON×m×dV_L/dt) = 10×270/(2.797 µs×39.6 mV/µs) = 24.4 kΩ → 24.9 kΩ

复核补偿量：补偿斜坡=m×dV_L/dt×t_ON=111 mV，与 CS 信号上行斜坡（励磁+负载折算 ≈127 mV）同量级——补偿偏重，控制趋近电压模式侧（DS 原文提醒），环路补偿按等效斜率重算内环增益。若取 m=0.5（下限）：R_SLOPE=48.7 kΩ——与 EC 表测试条件 50 kΩ 同量级（口径互证，非同一定义，见 02 篇 §8）。

6. 关键元件选型汇总表

7. Application Curves 文字解读（DS 图 30~32）

• 图 30 效率曲线（36/48/72 V 三条，0~30 A）：峰值 93% 落在 36 V——低线 D 大 → 副边脉冲宽、SR 占空比高、峰值电流相对小，传导与开关损耗的组合最优；三线随 V_IN 上升而略降（驱动/磁芯/钳位谐振损耗为常数项而占空比变小）。轻载段效率下滑进入跳脉冲区——定频方案轻载特性就是平平（与 NCP1568 变频方案的分野）。
• 图 31 线/负载调整（V_OUT 3.25~3.35 V 包络）：线调整 ≤0.01%、负载调整 ≤0.10%——内环峰值电流模式把“电压前馈”做进了占空比（D 随 V_IN 自动反比），外环只补慢变化；这是 CM 控制的红利，也是斜坡补偿没过量的旁证（补偿过重会退化为电压模式、线调整变差，机理推断）。
• 图 32 负载瞬态（10 A 上叠加 ±5 A）：跌落/过冲幅度与恢复时间由环路带宽 5~7 kHz 决定（表 1）——ACF 正激的输出阻抗低（多相并不了的 30 A 输出靠 L_OUT 与带宽撑），瞬态 ~40 mV 级波动的量级与 35 mV 纹波规格自洽。

精炼要点
