InnoSwitch3-EP — 04 设计要点、常见陷阱与故障排查

资料来源：Power Integrations《InnoSwitch3-EP Family》Datasheet（Rev. W，2024-06）：Key Application Considerations（p12~23）、Layout Example（图 12/图 19）、Quick Design Checklist（p21）；标注“业界经验”者为超出 DS 的工程惯例，仅作方向参考。波形类判据均可在 DS 图 13~16 中对号。

本篇总结

1. 这颗 IC 的陷阱大多不是环路调不好，而是“协议前提”没满足：BPP 电容（限流档位）、FWD 电阻（47 Ω 指定值）、BPS 电容（2.2 µF/0805/X7R）、偏置电压（≥7 V）——四颗小元件决定启动成败，且 DS 对它们都有“硬指标”。
2. 握手失败是 InnoSwitch 家族特有故障模式：现象是“~2 s 周期打嗝”（tAR(OFF)），根因常在 FWD 波形不合格或初级 OVP 通道误触发——DS 图 13~16 四张波形图就是判读标准。
3. 故障排查的主轴是先分清故障来源：初级锁死（BPP<3.15 V 或 V 脚复位）、初级自重启（82 ms 节拍）、次级停请求（FB/SR/IS 异常）——三种节拍在示波器上可分辨。
4. 布局的三个“必须”：SOURCE 铺铜当散热器兼屏蔽（≤110 °C 红线）、初-次级 >8 mm 净距+6.4 mm 火花间隙（耐压/ESD）、IS/FB 采样网络 Kelvin 且贴脚（35.9 mV 阈值的地弹免疫）。
5. 量产检查除常规安规（100% HIPOT 8 kVPK/1 s）外，本 IC 特有项：BPP 电容容值抽检（ILIM 档位）、SR 开路保护动作测试、平均频率 <110 kHz 确认。

1. 设计要点（五小节）

启动：偏置绕组按最低输出/最低负载 ≥7 V 设计，整流管用低结电容标准恢复管（快恢复管 snappy 恢复抬辐射 EMI，DS 原文）；偏置电容 ≥22 µF/1.2×耐压；灌流电阻把偏置电流调到 IS1(MAX)（300~425 µA，按器件档）换最低空载功耗。R6 类灌流电阻的最终值以实测空载输入功率最小为准（DS 原文口径）。

反馈/动态：环路由芯片协议固化，设计者能做的是——FB 去耦 ≤300 pF 贴脚；输出电容按 200~300 µF/A 配聚合物承担负载阶跃；USB-PD 线补由 IC 内部处理（DS 有 CABLE DROP COMPENSATION 模块，系数未公开——待核实）；不要试图在 FB 上加“补偿网络”，那会进 CC/OVP 判据。

布线（功率）：初级回路（母线电容-变压器-IC）与钳位回路最小化；漏极结点是最大噪声源，远离 BPP/V 脚电路；次级 SR-变压器-输出电容回路最小化；副边采样电阻（IS）靠近输出电容与输出连接器，滤波电容贴 IC。

EMC：抖频（~7 kHz 展开）+QR 谷底开通是片内手段，板级靠——钳位二极管并联小电容、偏置绕组串电阻、共模电感（或屏蔽绕组替代）、SR 缓冲 10~47 Ω/1~2.2 nF 微调、输出端 1 µF 陶瓷降辐射（DS EMI 建议 1~7 条全录）；Y 电容必须接“母线正→输出正”让共模浪涌电流绕开 IC。

热：SOURCE 脚=散热通道（θJC 8 °C/W MOSFET 档/18 °C/W GaN 档），铜箔越大越好且是“安静节点”不损 EMI；满载低线 SOURCE ≤110 °C；SR 管漏极铺铜散热。GaN 档 θJA=50 °C/W 是 550 mm² 专用测试板口径，普通板要实测。

2. 常见陷阱（12 个：陷阱→机理→现象→怎么测→怎么解）

陷阱 1：BPP 电容“看着差不多”就换料

• 机理：上电时 ILIM 档位按 BPP 电容充电时间锁存（0.47 µF=标准/4.7 µF=增大）；X5R/Y5V 直流偏压与温度掉容可达 −50% 以上，DS 容差纪律：0.47 µF 允 −60%/+100%、4.7 µF 允 −50%。
• 现象：满载功率上不去（档位锁成标准档）或短路能量偏大（误锁增大档）；换批 MLCC 后现象漂移。
• 怎么测：满载对比两档 ILIM 下的最大输出功率；BPP 电容在偏置下实测容值（LCR 表加偏压）。
• 怎么解：≥10 V/0805/X5R-X7R、5 V 下容值跌落 ≤20%（DS 要求）；禁 Y5U/Z5U/0603；改料后重验 ILIM 档位（业界经验：把“换 MLCC 批次”列入工程变更）。

陷阱 2：偏置绕组电压/容量不达标

• 机理：偏置 <7 V → BPP 灌流不足 → 初级退回漏极电流源取电 → 空载功耗飙升；BPP 掉到 4.5 V 以下直接禁开关（欠压锁存），回升到 5.36 V 才恢复。
• 现象：空载功耗 >30 mW 承诺落空；轻载周期性间歇工作（BPP UV 反复充放）。
• 怎么测：最低输入、空载/最轻载下测偏置整流电压与 BPP 纹波；测空载输入功率。
• 怎么解：重整偏置匝比到 ≥7 V；加大偏置电容；灌流电阻调到 IS1(MAX)。

陷阱 3：初级 OVP 稳压管凭经验选值

• 机理：偏置绕组与输出绕组耦合差时，整流偏置电压振铃可达理想值 1.5~2 倍（DS 原文警告）；稳压管按“输出×匝比”纸面值选 → 实际振铃长期逼近触发阈值。
• 现象：负载突变/启动瞬间整机锁死或 2 s 打嗝，稳态却一切正常。
• 怎么测：最低输入+满载+负载阶跃下，示波器测偏置整流点最高电压（DS 要求含瞬态）。
• 怎么解：稳压管=1.25×实测最高偏置电压（或“期望触发电压 −6 V”口径）；串限流电阻+阻塞二极管（1 V 压降口径）。

陷阱 4：FWD 电阻不按 47 Ω 走

• 机理：47 Ω 5% 是 DS 指定值——它同时决定副边取电电流与 FWD 检测点波形（SR 时序）；“EMI 调试顺手加大”“没 47 Ω 就 100 Ω”都会改变副边芯片的工作点。
• 现象：SR 时序异常、握手偶发失败、轻载异常重启。
• 怎么测：对比 DS 图 13~16 核对 FWD 波形（见陷阱 5）。
• 怎么解：回到 47 Ω；EMI 问题用缓冲器/屏蔽绕组/共模电感解决，别动 FWD。

陷阱 5：FWD 波形不合格 → 握手失败 → 假 OVP 打嗝

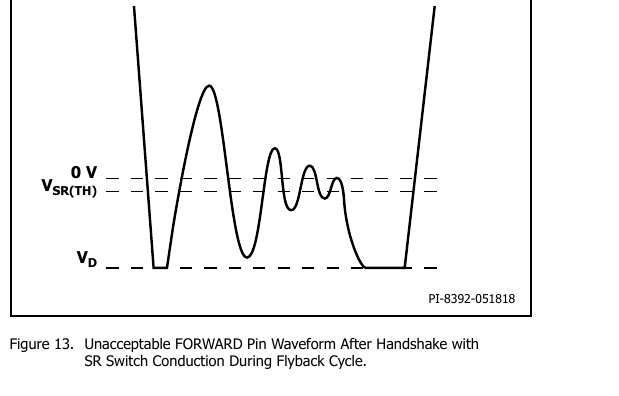

• 机理：DS 图 13（不合格）：飞扫期内 SR 已导通但 FWD 又跌回 V_D 再弹起——副边判时序错误；图 15/16（握手前）：body diode 导通段 t1+t2 必须=1.5 µs±50 ns，超窗 → 握手判失败 → 初级按偏置 OVP 处理。
• 现象：上电 ~2 s 周期打嗝（tAR(OFF) 节拍）；偶发锁死。

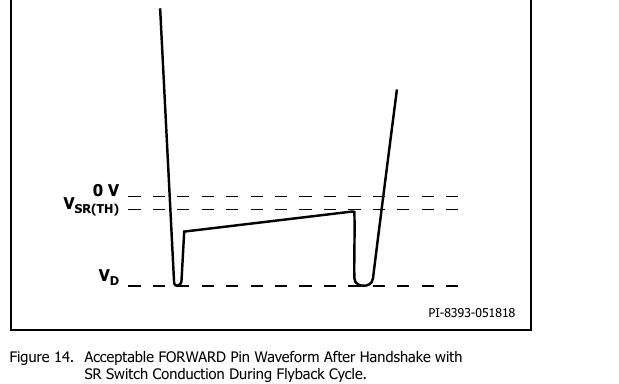

• 怎么测：示波器看 FWD（对副边地）：握手后飞扫期应为“平顶在 VSR(TH) 上方的平台”（图 14）；握手前看 body diode 段宽度。
• 怎么解：调 SR 缓冲/变压器漏感/绕组耦合；确认 SR 管无栅极串阻；严重时改绕组工艺（业界经验）。

陷阱 6：SR FET 选型/接线违规

• 机理：栅驱动只有 4.4 V——Vth>4 V 的管子半开不半关；栅极串电阻改变时序常数；SR 脚电容 <100 pF 被判“开路”；漏感-COSS 振铃把 FWD 检测打乱。
• 现象：效率低、SR 管过热；“SR 开路”保护动作=整机停请求自重启；开路保护误动作打嗝。
• 怎么测：VGS(th) 分档；SR 栅波形（应为干净 4.4 V 方波）；SR 脚对地电容。
• 怎么解：Vth 1.5~2.5 V（≤4 V 且有 4.5 V 栅压 RDS(on) 规格）；栅极直连；不用 SR 时 SR 接 GND（禁悬空）；振铃用 10~47 Ω+1~2.2 nF 缓冲。

陷阱 7：BPS 电容不当 → 启动过冲

• 机理：BPS 4.4 V 必须早于输出到达调节点建立，否则 CV 基准晚到、输出先冲高；<1.5 µF 容量不足行为异常，过大又拖慢建立。
• 现象：启动输出过冲大（尤其带线补的 USB-PD）；偶发上电保护。
• 怎么测：示波器同屏 VOUT 与 BPS 上电波形，看先后。
• 怎么解：2.2 µF/10 V/0805/X7R 贴脚（DS 精确规格）；禁 6.3 V/0603/Y5U。

陷阱 8：满载频率达到 110 kHz → “莫名”自重启

• 机理：次级请求频率持续 >fOVL（110 kHz）82 ms = 过载判据；变压器 Lp 偏小/容差 −10%（功率表前提）会使满载频率越过红线。
• 现象：满载/高温下周期性掉载重启（82 ms 检测+~2 s 停歇节拍）。
• 怎么测：初级电流探头看平均开关频率（满载、低温、Lp −10% 角）。
• 怎么解：Lp/频率按 DS 频率指南留裕量；必要时增大 Lp 或上大一号器件（业界经验）。

陷阱 9：VOR/钳位使 GaN 越过 650 V 连续耐压线

• 机理：750 V PowiGaN 连续耐压只有 650 V（非重复 750 V）；VDS,pk=VBUS+VOR+VCLM，265 VAC 母线 373 V+VOR 123 V 后只剩 ~154 V 给尖峰；DS 图 22 要求 VCLM<90 V 并保 ~150 V 降额。
• 现象：高线满载/浪涌后损坏；长期可靠性劣化（无即时症状——更危险）。
• 怎么测：高压差分探头测漏极最高电压（最高输入+峰值过载+浪涌叠加）。
• 怎么解：VOR 不要取优选区上限；RCDZ 钳位 + 图 22 SSVR 裕量校核；1250/1700 V 档器件换档。

陷阱 10：IS 采样网络地弹 → CC 漂移或 SR 误禁用

• 机理：CC 阈值 35.9 mV，3 倍阈值（~110 mV）即禁 SR——输出纹波/地弹几十 mV 就能骗过比较器；采样电阻若不在输出电容/连接器附近，功率回路电流混入采样。
• 现象：CC 拐点偏移/抖动；SR 在浪涌外也被禁用（效率降）；短路测试不过。
• 怎么测：差分探头测 IS-GND 电压（满载+阶跃）；对比输出电流实测拐点。
• 怎么解：Kelvin 布线、C12 贴脚、采样电阻靠近输出电容与连接器（DS 布局图原位要求）。

陷阱 11：线路保护锁死后“怎么都启不来”

• 机理：OVP/OTP 锁死后靠 BPP<3.15 V 或 V 脚电流<IUV− 复位；母线大电容的能量持续向 V 脚 3.8 MΩ 电阻馈送电流 → 复位等待可能长达数十秒（DS 原文）。
• 现象：故障消除后电源迟迟不恢复，被误判“坏了”。
• 怎么测：测 V 脚电流降到 0 的时刻；BPP 电压轨迹。
• 怎么解：需要快速恢复的应用用 DS 图 18 快速 AC 复位电路（CS 100 nF 接桥前 AC 侧）；接受慢复位则在规格书注明（业界经验）。

陷阱 12：变压器 BM 超限 → 启动/短路阶梯饱和

• 机理：启动与输出短路时输出电压低、变压器复位伏秒不足，磁通逐周期阶梯上升；BM 若按正常工作点选到 3800 G 以上 → 限流之前磁芯已饱和、电流失控。
• 现象：低温启动炸管、短路测试损坏；“空载好好的，一短路就坏”。
• 怎么测：短路恢复瞬间抓初级电流（看有没有每周期抬升的“台阶”）。
• 怎么解：BM ≤3800 G @器件峰值限流（DS 规则）+ 瞬态 KP≥0.25；依靠片内 SOA/SRS 保护但磁件必须先合格。

3. 故障排查流程树

不启动/打嗝，先量 BPP（对 SOURCE）：
├─ BPP 充不到 ~4.9 V ────────→ 偏置支路/漏极电流源路径：查 D、BPP 电容短路、辅助绕组
├─ BPP 到 4.9 V 但无开关波形 → ①V 脚电流<IUV+（3.8 MΩ 开路/母线低）②锁死未复位（断电放母线）
├─ 25 kHz 盲开 + ~2 s 停歇循环 → 握手失败类：
│    ├─ FWD 无信号 ─────────→ R12 开路/变压器副边无电压（查变压器相位）
│    ├─ FWD 波形不符图 13~16 → 陷阱 5：波形整改
│    ├─ SR 脚悬空/电容<100 pF → 陷阱 6：SR 接地或换管
│    └─ FB<112 mV ──────────→ FB 短路检测：查分压下臂/输出真短路
├─ 空载好、带载打嗝 ─────────→ ①请求频率>fOVL（陷阱 8）②ILIM 档错（陷阱 1）③过温/偏置欠压（陷阱 2）
└─ 输出有但电压/电流不准 ───→ 电压：FB 分压与线补（陷阱 7 顺序确认 BPS 先建立）
                              电流：IS 网络（陷阱 10）
节拍速判（业界经验总结）：82 ms 级动作=初级自重启检测窗；~2 s 停歇=tAR(OFF)；
0.2 s 停歇=tAR(OFF)SH（次级短路保护后）；1.3 s 静默后重启=通信丢失兜底。

4. 实战问答

Q1：上电 BPP 正常、漏极有 25 kHz 一串波，然后停 ~2 s 再来，循环往复——哪条路？ 这是“盲开 82 ms→次级未接管→自重启”的标准节拍。按流程树查 FWD/R12、SR 脚、FB；90% 落在握手失败配套组合（陷阱 4/5/6）。

Q2：满载在低温房里必掉载重启，常温没事？ Lp 冷态偏小 → 频率越过 110 kHz 红线（陷阱 8），或 ILIM 电容冷态掉容锁错档（陷阱 1）。先核查平均频率，再核 BPP 电容实际容值。

Q3：USB-PD 20 V 档空载电压 19.8 V，是坏了吗？ 不是。FB 分压 169 k/11.5 k 标称算得 19.86 V（DS 例同款），满载由线损补偿抬到 20 V——用可编程电子负载分别测空载/满载确认，不要仅凭万用表单点测量下结论（本库复算口径）。

Q4：短路测试时 SR 管先坏了，IC 还活着？ 查 SR 过流禁用阈值逻辑：IS 电压 ~3 倍 CC 阈值才禁 SR；若采样网络地弹让禁用晚到/失效（陷阱 10），浪涌全压在 SR 管上。再核对 H 码——GaN 档（H605/H606）无 SRS 次级短路保护，短路防护完全依赖次级响应速度。

Q5：过压测试后电源锁死，客户抱怨“恢复慢”？ 本 IC 的安全设计（锁死+慢复位，母线储能维持 V 脚电流）。要快恢复改用图 18 快速 AC 复位（CS 100 nF），或在客户规格里写明复位时间（陷阱 11）。

Q6：能不能像 UC3842 那样加斜坡补偿/改环路带宽？ 不能。控制律固化在两颗芯片之间（请求制+ILIM 频率斜坡），外部唯一“旋钮”是 ILIM 档与变压器设计点。动态指标靠输出电容与选型（家族/H 码）解决——这是架构选择，不是缺陷（02 篇 §2.4）。

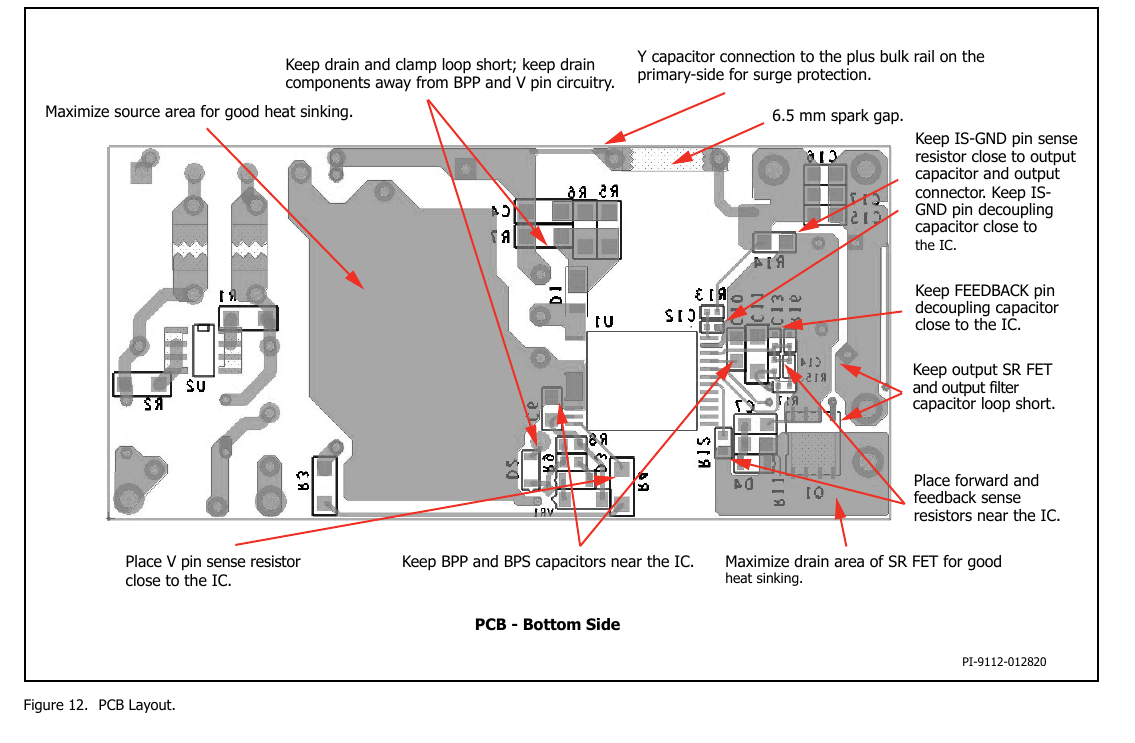

5. 布局要点逐条（DS 图 12 原位要求）

6. 量产检查清单

7. 精炼要点（速记表）
