NCP1342 — 03 典型应用与设计计算

依据 onsemi NCP1342/D（Rev.23）：式 1（VCC 增量）、式 2~5（OPP）、式 6（FMAX）与 DS §11 设计例直接引用；其余为本库按标准 QR 方法推导的示例，标注“本库示例/本库推导”。示例规格 65 W USB-PD 单口（20 V/3.25 A），所有公式都代入数字并复算；与手册口径不一致处见 §5。

本篇总结

1. QR 反激比定频反激多两件配对活：匝比与谷数/频率配对（V_OR 定了 Ipk、谷底电压、FET 应力三件事）、ZCD 分压与 OPP 增益配对（三个电阻同时伺候退磁检测与功率补偿）。
2. 主电感不是“随便选大一点”：QR 闭式 Ipk=2·P_in·(1/V_bulk+1/V_OR)/(1−fsw·t_v) 一锤定音——本例 65 W 低线谷 1 @70 kHz → Lp=180 µH、Ipk=3.44 A，复算误差 <1%。
3. R_CS 一颗电阻定三层保护：0.8 V/(1.15×Ipk)=0.20 Ω；最小峰值电流版本（xB 150 mV → 0.75 A）决定轻载与跳模式进入功率。
4. ZCD 网络按 DS 式 5/3 走：ROPPL=1 kΩ → RZCD=1.2 kΩ（退磁段 VZCD=8.1 V≥8 V）→ ROPPU=270 kΩ（满补偿 −250 mV@375 V）；低线补偿 −60 mV，高低线功率能力差从 4 倍压到 ~1.1 倍。
5. 高线满载谷 1 约 148 kHz——8 脚版频率会随轻载继续上升，9 脚版用 R_FMAX=174 kΩ 限定 150 kHz；这是 8/9 脚选型的定量依据。
6. NTC 零计算：45 µA×8.8 kΩ=396 mV≈OTP 阈值 400 mV——选 110 ℃ 阻值 8.8 kΩ 的 NTC 即 110 ℃ 过温保护。
7. C_VCC=100 µF：启动 0.44 s、维持裕量 40 倍、待机功耗 2.8 mW（ICC2 0.23 mA×12 V），三项全过。
8. 本例数值口径：V_bulk,min=90 V（2×100 µF 母线电容）、η=88%、t_v≈1.5 µs（Lm·C_par 谐振半周期）——换规格请重算，不要照抄数值。

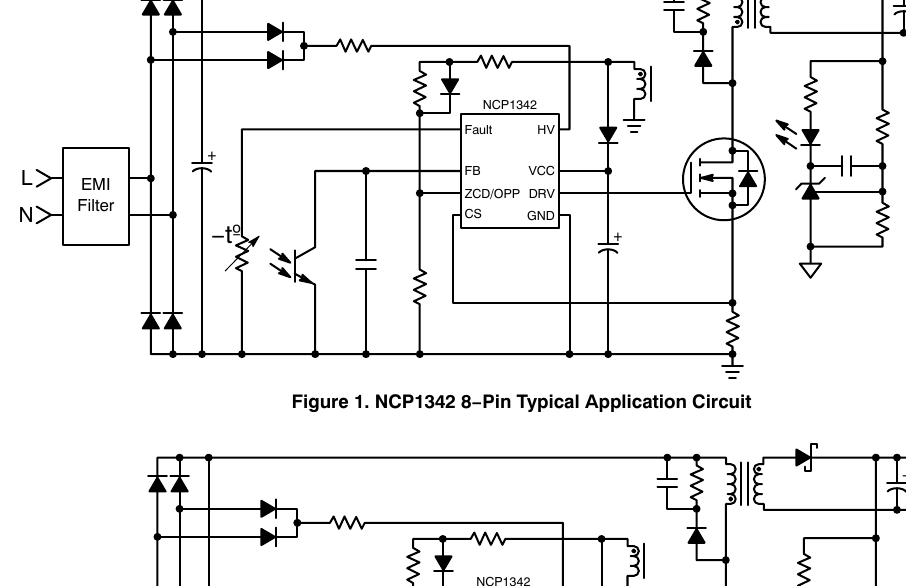

1. 典型应用电路（DS 图 1 原版）

信号流走一遍：EMI 滤波→整流桥→母线；HV 脚经二极管或+小电阻直接挂整流输出（无启动电阻、无放电电阻）；变压器初级→Q_SW→R_CS→GND；RCD 钳位吸收漏感尖峰；辅助绕组→D_AUX→C_VCC 供电，同时经 DOPP+RZCD/ROPPU/ROPPPL 三电阻网络进 ZCD/OPP；次级整流滤波输出；TL431+光耦跨隔离带直拉 FB；NTC 贴功率件接 Fault。

2. Design Requirements（设计需求表，本库示例规格）

3. Detailed Design Procedure（编号步骤，式子+代入+复算）

步骤 1：母线电压与母线电容

V_bulk,max = 264×√2 = 373 V（忽略桥损）
半周期内能量 = P_in/(2·f_line) = 73.9/100 = 0.739 J（P_in = 65/0.88 = 73.9 W）
取 C_bulk = 2×100 µF = 200 µF：
  V_pk² − V_min² = 2·E/C = 2×0.739/200µ = 7390
  V_min = √(16129 − 7390) = 93.5 V
设计取 V_bulk,min = 90 V（留桥损/放电梯度余量）　→ 复算 ✓

工程含义：C_bulk 再小 20%，V_min 掉到 84 V——离 98 V 的 Brown-out 停止阈值只剩 14 V 纹波余量，低线重载会误停机。Brown-out 阈值反过来约束了母线电容下限。

步骤 2：匝比与反射电压（QR 特有：先定 V_OR）

FET 应力 = V_bulk,max + 1.3·V_OR（RCD 钳位把尖峰压到 30% 过冲，业界口径）
650 V FET，降额 90% → 585 V：373 + 1.3·V_OR ≤ 585 → V_OR ≤ 163 V
取 NPS = NP/NS = 5 → V_OR = 5×(20+0.6) = 103 V
校验：V_DS,max = 373 + 1.3×103 = 507 V = 78%×650 V ✓

权衡：V_OR 取大（匝比大）→ Ipk 小、R_CS 损耗小、变压器峰值磁通小；但谷 1 电压抬高（谷底开通收益缩水）、FET/钳位电路应力大。本例 103 V 让低线谷 1 谐到 ≈8 V（接近 ZVS），高线谷 1 ≈293 V（见 02 篇 §3）——QR 的“高压先天弱”就体现在这里。

步骤 3：Lp 与 Ipk（QR 闭式，本库推导）

t_v ≈ π·√(Lm·C_par)：C_par≈1 nF（Coss+杂散）→ 谐振 375 kHz → t_v≈1.3 µs，取 1.5 µs
低线谷 1 @fsw=70 kHz：
  Ipk = 2×73.9×(1/90 + 1/103)/(1 − 70000×1.5µ) = 3.08/0.895 = 3.44 A
  Lp  = 2×73.9/(70000×3.44²) = 179 µH → 取 180 µH
复算：t_on=180µ×3.44/90=6.9 µs；t_demag=180µ×3.44/103=6.0 µs
      T=6.9+6.0+1.5=14.4 µs → fsw=69.5 kHz ✓；P=½×180µ×11.83×69.5k=74.0 W ✓
高线同法（V_bulk=373 V）：Ipk=2.36 A、T=6.8 µs → fsw≈148 kHz（见步骤 7）

步骤 4：R_CS 与版本选择

R_CS = VILIM1/(1.15×Ipk,max) = 0.800/(1.15×3.44) = 0.202 Ω → 取 0.20 Ω
实际限流 = 0.8/0.2 = 4.0 A（=116% Ipk）✓
功耗：I_RMS ≈ Ipk·√(D/3)，D=6.9/14.4=0.48 → I_RMS=3.44×0.4=1.38 A
      P = 1.38²×0.2 = 0.38 W → 2512 两颗 0.1 Ω 并联或 1 W 单颗（业界经验）
最小峰值：xB 版 VCS(MIN)=150 mV → I_pk,min = 0.75 A（谷 6 段每脉冲 0.5 mJ 级）

版本核算：xC（100 mV）→ 0.5 A，待机跳更浅、纹波更小，但 MPCM 上抬后仍 1.5 A 级、轻载频率更高——65 W 适配器取 xB 平衡；充电器类可取 xC（本库经验）。

步骤 5：ZCD/OPP 三电阻网络（DS 式 3~5 + DS §11 设计例）

辅助绕组匝比配套：N_AUX/N_P = 0.18（即 N_AUX/N_S = 0.9，N_AUX=8 匝 @NP=45/NS=9 匝量级）→ 退磁段 V_AUX = 0.9×20.6 = 18.5 V。

① 退磁检测幅度（DS 式 5，目标 VZCD≥8 V）：
   RZCD/ROPPL = (V_AUX − VF − VZCD)/VZCD = (18.5−0.6−8)/8 = 1.24
   取 ROPPL = 1 kΩ → RZCD = 1.24 kΩ → 取 1.2 kΩ
   复核：VZCD = 17.9×1/(1.2+1) = 8.14 V ≥ 8 ✓，且 < 12.7 V 钳位 ✓
② OPP 满补偿（DS 式 3，|VOPP|=250 mV @ V_bulk=373 V）：
   (RZCD+ROPPU)/ROPPL = (0.18×373 + 0.25)/0.25 = 269.5 ≈ 270
   ROPPU = 270×1k − 1.2k ≈ 269 kΩ → 取 270 kΩ
   复核 VOPP：高线 = −0.18×373×1k/271.2k = −248 mV ✓（=31% 满补偿）
            低线 = −0.18×90 ×1k/271.2k = −60 mV
③ DOPP：快信号二极管（1N4148W 类，低 VF）；ROPPL<3 kΩ（DS 温度性能建议）✓

功率恒定性验收（本库推导+复算）：限流能力 P=½·Lp·Ipk_lim²·fsw——低线 Ipk_lim=0.74/0.2=3.7 A → T=15.4 µs、fsw=65 kHz、P_max≈80 W；高线 Ipk_lim=0.55/0.2=2.75 A → T=7.6 µs、fsw=131 kHz、P_max≈89 W。高/低线最大功率比 89/80 ≈ 1.11 倍——满足需求表 #6（≤15%）。若不补偿，高线 P_max 达 ~140 W（4 A 限流直上）。

步骤 6：辅助绕组与 C_VCC（DS 式 1）

驱动增量：ΔICC = fsw(kHz)·QG(nC)·10⁻³ = 70×45×10⁻³ = 3.15 mA（650 V/10 A 级 FET，QG≈45 nC）
总 ICC ≈ ICC3 1.0 + 3.15 = 4.2 mA（工作）；跳模式 ICC2 = 0.23 mA（待机）
C_VCC = 100 µF：
  ① 启动时间 = C×(VCC(on)−VCC(inhibit))/Istart2 ≈ 100µ×16.3/3.75m = 0.44 s
  ② 维持校验：ΔV=17−9=8 V → t = 100µ×8/4.2m = 190 ms >> 4 ms 软启动 ✓（裕量 47 倍）
  ③ 待机功耗 = 12 V×0.23 mA ≈ 2.8 mW ✓（<30 mW 预算内）
辅助轨：18.5 V−0.7 V(D_AUX) ≈ 17.8 V，落在 9~28 V 工作区 ✓，距 28 V OVP 余量 10 V ✓

注意辅助轨 17.8 V 偏高的代价：ICC3 随 VCC 略升、DRV 由内部钳位限 12 V——无害但要知情。若改低匝比（N_AUX/N_S=0.6→VCC≈12 V），OPP 增益同比例缩水、ROPPU 要重算——辅助匝比、VCC、OPP 三者是联立方程，改一个全重来。

步骤 7：FMAX 钳位（9 脚版，DS 式 6）

FSW(MAX) ≈ 261 kHz×1 V/VFMAX，VFMAX = 10 µA×R_FMAX
高线满载谷 1 ≈148 kHz（步骤 3），负载减轻谷内频率继续上升 → 钳位 150 kHz：
  VFMAX = 261/150 = 1.74 V → R_FMAX = 1.74 V/10 µA = 174 kΩ（取 174 k/1%）
锚点复核：50 kΩ→522 kHz（表 6：500 kHz typ）；350 kΩ→74.6 kHz（表 6：70 kHz typ）——式 6 与特性表一致性在 ~7% 内，按表为准微调

8 脚版没有这道限制：高线轻载频率无上限（可到 200 kHz+），变压器损耗与 EMI 频谱按最坏值设计——这就是 8/9 脚选型的定量判据。

步骤 8：Fault 脚（NTC 过温 + 输出 OVP）

OTP：V_Fault = IOTP×R_NTC = 45 µA×R_NTC；触发条件 V_Fault<400 mV
   → R_NTC(110 ℃) = 0.4/45µ = 8.9 kΩ → 选 R110=8.8 kΩ NTC（396 mV，恰在窗口内）
   恢复核验（B 版）：910 mV ↔ R_NTC=20.2 kΩ，阻值回升 2.3 倍才恢复——迟滞足够
OVP（输出过压锁定）：稳压管+电阻自辅助绕组：
   正常辅助 17.8 V → 串 15 V 稳压管 → 故障电阻上压 2.8 V×分压 <1.7 V 钳位（不误动作）
   输出飞压 +20% → 辅助 21.4 V → 压降 6.4 V → 分压出 >3.0 V → 锁定（本库示例取法）
滤波：Fault-GND 间 10~100 nF（消隐 30 ms 本来就慢，电容防 NTC 线拾扰）

步骤 9：变压器初核（Bmax 与气隙，本库估算）

ΔB = Lp×Ipk/(Np×Ae)：取 Np=45 T、Ae=60 mm²（PQ20/RM8 量级）
    = 180µ×3.44/(45×60e-6) = 0.23 T < 0.3 T ✓（铁氧体 100 ℃ 饱和 0.3~0.39 T）
限流点复核：ΔB@4 A（R_CS 满限流）= 0.27 T，仍留 10% 裕量 ✓
气隙估算：lg ≈ µ0·Np²·Ae/Lp = 4πe-7×45²×60e-6/180µ = 0.85 mm

工程含义：QR 每周期从零电流起拍，ΔB 直接由 Ipk 决定——限流点（R_CS）与 Np 联立决定饱和裕量，改 R_CS 记得回看这一步；0.85 mm 气隙属正常量级，气隙边缘损耗与绕组排布见磁件专项设计（超出本篇范围）。

4. 关键元件选型汇总表（本库 65 W 示例）

5. 与 DS 设计例的差异说明（口径对照）

6. 环路与补偿要点

• 拓扑：TL431+光耦拉 FB（内部 20 kΩ 上拉到 5 V，光耦无需另偏置）。功率级按重载谷 1 状态建模（此时 Ipk 最大、占空比最大）。
• 右半平面零点：QR 工作在 DCM 边界，RHP 零点比 CCM 反激远，穿越频率仍按重载 RHPz/4 以下取——本例典型 1~3 kHz（业界经验）。
• 与抖动的互锁：环路带宽必须 ≪ fjitter。选抖动 3.9 kHz 版本可放行 ~1 kHz 带宽；若误选 1.3 kHz 版本，环路得压到 ~300 Hz，负载瞬态响应会明显变肉——抖动版本在环路设计前就要定。
• 轻载段（折返/跳模式）环路增益结构变了，但 MPCM/VLO/跳模式本身就是稳定器——补偿只按重载设计、轻载靠芯片级策略兜住，这是 NCP1342 类“全功率范围管理”的设计红利。

7. 精炼要点（速记表）

下一篇：05_设计要点_常见陷阱与故障排查——算得对之外，怎么让它装机后可靠运行。
