HR1000A — 04 设计要点、常见陷阱与故障排查

对标 TI 数据手册的 “Layout Guidelines” + 应用工程师的排障手册。 依据：DS Rev 1.02 布局指南（P20 图 17）与功能描述中的官方警告（CSS 过大、LG 稳压管、SW 负压、CT 低温注、TW≈42% 死区占比等）；机理推展处标注“推断/经验”。定量依据见 02，参数整定见 03。

本篇总结

1. HR1000A 的陷阱有两大来源：LLC 拓扑固有（容性模式、轻载 ZVS、增益坍塌）与这颗 IC 的“固定化”设计（死区 350 ns 不可调、无逐周期限流、CSS/C_Timer 全靠人整定）——排障前先分清是哪一类。
2. 官方点名的三个硬件雷：CSS 过大会让频移限流失效直到变压器饱和（DS 原文警告，后果是炸次级）；LG 必须就近加 15 V 稳压管（栅氧击穿）；SW 负向只有 −3 V 容限（布局电感是元凶）。
3. 350 ns 固定死区是“高频固有代价”：100 kHz 只占半周 7%，600 kHz 占 42%——把 fmax 编得越高，轻载 ZVS 与传输能力恶化越快，这不是故障而是设计代价。
4. 排障主线索是 DS 的七状态机 + 一张典型波形图（P22/P23）：把 VCC/SS/CS/TIMER/BO/Burst 六路波形与状态机对齐，“芯片在哪个状态、为什么”一目了然。
5. 布局的四条官方规则全部有明确物理理由：主环流短而宽（杂散电感=SW 负压与振铃）、功率地与信号地在母线电容负端单点汇接（2 A 驱动回流不得污染 0.8 V 比较器）、脚 1~8 外围就近（这些是 µA~mA 级高阻节点）、光耦走线远离 SW/HG（50 V/ns 的耦合能力）。
6. 量产前必须实测的散布项：TIMER 充电电流 ±38% → 打嗝节奏；CS 阈值 0.75~0.85 V → 限流点；BO 迟滞 9~15 µA → 重启窗口；VREF ±4% → 频率范围。
7. HR1000A“新设计不推荐”——新项目若已被这些陷阱咬过一次，升级路径是 HR1001（自适应死区+容性模式保护）或 NCP1399（电流模式谐振+更全保护）。

1. 常见陷阱：陷阱 → 机理 → 现象 → 怎么测 → 怎么解

陷阱 1：CSS 过大——过流时频率拉不起来，磁件饱和炸次级

• 机理：第一级 OCP 的动作是“SS 电容放电 → 频率急升 → 传能下降”。CSS 大 → RC 大 → 放电慢 → 频率爬升迟钝 → 大电流持续时间拉长 → 谐振电感/变压器进入饱和 → 电流失控。DS 原文明确警告：“两级保护中 CSS 过大会使放电过慢，导致变压器与谐振电感饱和、损坏次级二极管”。
• 现场现象：过载测试不炸 IC 炸次级整流管/变压器冒烟；短路时初级电流先是“压住”然后突然发散。
• 怎么测：示波器同时看 CS（0.8 V 线）与谐振电流——CS 触发后谐振电流应在几个周期内明显收缩；若 10 个周期后仍满幅，就是 CSS 太大。
• 怎么解：按 03 步骤 10 的 680 nF 量级起步，做过载/短路实测回验；别把 CSS 当“启动保险丝”无限加大。

陷阱 2：CT 偏大 + 低温——振荡器充不满，频率整体跑偏

• 机理：低温下 Fset 脚源电流能力下降（内部晶体管特性，DS 官方注）；CT 大 → 需要的电流量大 → CT 充不到 3.8 V 峰值 → 三角波幅度缩水 → 频率与 fmin/fmax 公式偏离（且偏低温漂）。
• 现场现象：低温启动输出失调、带载能力下降；常温复测又“正常”——典型的温度相关疑难杂症。
• 怎么测：低温箱里看 CT 三角波幅度是否仍到 3.8 V/0.9 V；对比室温/低温的 fmin。
• 怎么解：低温或高频应用 CT ≤330 pF（DS 官方值），同步缩 Rfmin 保持 fmin。

陷阱 3：轻载/空载 ZVS 丢失——效率掉、管子温、EMI 变差

• 机理：ZVS 靠磁化电流在 350 ns 死区里给 Ceq 换流；磁化电流幅值与周期成正比（Im=N·Vo·T/(4·Lm)）——频率越高 Im 越小。本例 90 W 数字：200 kHz 时余量只剩 1.27 倍，300 kHz 时 Im=0.19 A < 需 0.23 A → 硬开通（02 §5）。固定死区意味着这只能靠“设计端”解决，芯片不会自适应。
• 现场现象：空载/轻载时 MOSFET 温升异常、开通振铃大、EMI 扫频在轻载恶化；重载反而一切正常。
• 怎么测：看 QH/QL 的 vDS——开通前是否归零；轻载下测死区窗口内的 SW 摆幅。
• 怎么解：①别把 fmax 编得过高（146 kHz 量级够用）；②接受轻载部分硬开关（评估温升后再决定）；③换 HR1001/NCP1399（自适应死区）——设计层面无解的问题就换芯片。

陷阱 4：容性模式硬开通——启动、短路、掉电重启的炸管元凶

• 机理：工作频率低于 fr2=1/(2π√((Lr+Lm)Cr)) 时谐振腔呈容性：电流超前电压，开通瞬间 vDS 不为零且电流极大——半个母线电压直接硬开通（本例 fn2≈0.32，即 fr 的 1/3.1 以下）。危险窗口：启动（频率轨迹未建立）、输出短路（增益需求超曲线）、holdup 末段母线坍塌。HR1000A 没有专用容性模式检测（HR1001 的 CMP 才有），防线是：启动从 fstart（最高频）起步 + 第一级 OCP 的“升频”方向恰好是远离容性区 + fmin 编程留在感性区（03 步骤 9 的隐含义务）。
• 现场现象：上电即炸管（不是运行中）；或短路测试中打嗝重启瞬间炸管。
• 怎么测：复现路径抓 SW 与谐振电流同屏——电流超前即容性；核对 fmin 是否 ≥1.2×fr2（经验裕量）。
• 怎么解：确认 fstart/fmin 编程与 02 §10 模式表一致；CSS/CS 整定保证短路时频移先于 TIMER 升级（别让“频率被钳在 fstart”变成“频率被钳在容性区”——fstart 本身在感性区，此项天然安全）；重启路径经软启动（SS 120 Ω 放电保证）。

陷阱 5：LG 栅压尖峰——栅氧慢性损伤或当场击穿

• 机理：DS 功能描述原文：长栅线 + MOSFET 寄生电容 + 小栅阻的振荡会在 LG 打出大尖峰，LG 的 AMR 只有 −0.3~16 V。谐振半桥的 SW 摆率上限 50 V/ns，经 Cgd 耦合到栅极的能量足以短暂超 20 V。
• 现场现象：低侧管无故损坏（尤其高温/满载段）；LG 波形上毛刺超过 16 V。
• 怎么测：示波器探头弹簧接地针直测 LG-GND 引脚根部（长地线会滤掉尖峰，误判“正常”）。
• 怎么解：LG 与 GND 引脚就近加 15 V 稳压管（DS 原文要求，非可选）；栅线短、必要时加小栅阻（4.7~10 Ω）。

陷阱 6：SW 负压尖峰超 −3 V——体二极管恢复期的隐形杀手

• 机理：死区末 SW 由谐振电流“拖”过零继续下探（体二极管导通），导通压降+布局电感×di/dt 叠加成负尖峰；AMR 只给 −3 V。下冲还会经自举电容把 BST 拖低 → 高侧驱动欠压 → 恶性循环。
• 现场现象：高侧管失效或驱动异常；SW 波形死区段下冲明显；BST-SW 电压瞬间跌破驱动所需。
• 怎么测：SW 对 GND 直测（注意探头耐压与差分探头），看负向幅度与时长；同屏 BST−SW。
• 怎么解：主功率环路最短化（DS 布局规则 1）；必要时 SW 对地小 RC 吸收（经验：先短环路后吸收）；确认死区 350 ns 内换流完成（陷阱 3 的关联项）。

陷阱 7：CS 采样与滤波不当——误频移（带载能力下降）或保护迟钝

• 机理：CS 是“平均化”输入（DS 原文：不用于逐周期控制），滤波 τ≈10/fmin。τ 太小 → 开通振铃/磁化台阶漏进比较器 → 反复误触发 0.8 V 频移 → 输出带不动（频率被顶高）；τ 太大 → 真过流响应迟缓 → 到 1.5 V 直接锁死（跳过“软”一级）。
• 现场现象：满载正常、半载就频移（限流点过低）= 误触发；短路测试从不“限流运行”直接锁死 = 响应迟钝。
• 怎么测：CS 脚电压与阈值线同屏；统计正常运行时 CS 峰值与 0.8 V 的距离（≥30% 裕量为宜，经验值）。
• 怎么解：按 03 步骤 11 重整 RC；250 ns 前沿消隐只管“开通后一瞬间”，不能替代 RC；阈值散布 0.75~0.85 V 双向校验。

陷阱 8：BO 分压与噪声——欠压反复重启 / OVP 误动作

• 机理：BO 迟滞窗 = IHyst×RH，而 IHyst 散布 9~15 µA（±25%）→ RH=3.3 MΩ 时窗口 30~50 V 漂移；母线 100 Hz 纹波谷若戳进窗口 → 反复重启；BO 滤波电容漏接 → 尖峰触发 5.5 V 钳位关断（不锁存，看起来像“随机重启”）。
• 现场现象：输入电压临界时周期性软启动循环；或输入无异常却偶发掉输出又恢复。
• 怎么测：BO 脚电压与 1.25 V/5.5 V 线同屏，配合输出 VCC 判状态机位置。
• 怎么解：分压按 03 步骤 12；BO 对地电容（官方要求）+ 必要时给分压上臂并小电容定纹波衰减；确认 OVP 阈值（5.5 V×(RH+RL)/RL）高于母线正常峰值。

陷阱 9：光耦反馈走线耦合——输出抖动、误突发

• 机理：DS 布局规则 4：光耦反馈走线要靠近 IC 且远离 SW/HG 等热点。50 V/ns 的 SW 摆动经几十 pF 寄生电容就能往 Fset/Burst 走线注入足够电荷，让 VCO 频率抖动、Burst（1.23 V 阈值，µA 级取样）误进出。
• 现场现象：输出纹波中出现与 SW 同步的毛刺；轻载突发分组紊乱；Burst 引脚波形有台阶。
• 怎么测：Burst/Fset 引脚波形 vs SW 边沿同步性；光耦下方铺地隔离检查。
• 怎么解：反馈走线短、两侧地保护；光耦初级-次级之间保持安规间距（脚 13 N.C. 的爬电用意同理）。

陷阱 10：地弹进比较器——“莫须有”的保护动作

• 机理：GND 脚同时是低侧驱动（2 A 级）与偏置回流。若 2 A 脉冲流过偏置元件的公共地线，几十 mΩ×di/dt 的地弹直接叠加在 CS/Burst/BO 的比较器输入上（0.8 V 阈值下几十 mV 就是 ±4% 误差）。
• 现场现象：重载时保护误动作、轻载正常；示波器地夹不同位置读数不同。
• 怎么测：示波器测 GND 引脚与母线电容负端之间的电位差（重载瞬态）。
• 怎么解：DS 布局规则 2——功率地与信号地分开，在母线电容负端单点汇接；脚 1~8 偏置元件的地全部归到 IC 信号地走线上（规则 3 的另一半）。

2. 排障流程树

【无输出/不启动】
 1. VCC 电压与 UVLO（11 V/8.2 V typ）
    ├─ VCC 充不上去 → 启动电阻/辅助绕组/整流（Istart≤300 µA 口径复核）
    ├─ VCC 反复充放（打嗝状）→ BO<1.25 V？LATCH>1.85 V？OTP？（查状态机）
    └─ 正常 → 2
 2. BO 是否在 1.25~5.5 V 窗内
    ├─ <1.25 V → 母线/分压错 → 修分压（03 步骤 12）
    └─ 正常 → 3
 3. HG/LG 是否互补 50%（带 350 ns 死区）
    ├─ 无脉冲 → Burst<1.23 V（误进突发）？SS/CSS 漏焊？CT 停振？
    ├─ 频率顶死 fmax → 反馈丢失（光耦开路）→ 输出过压保护性顶频 → 先查光耦
    └─ 正常 → 4
 4. 变压器次级与 SR
    ├─ 初级有波形无输出 → SR 时序/整流管/输出保险
    └─ 仍无 → 谐振腔参数与设计不符（Lr/Cr/Lm 实测核对）

【运行中异常】
 A. 输出电压失调
    ├─ 偏高且频率顶 fmax → 反馈强度不足（RFmax/光耦电流）或轻载增益坍塌 → 突发整定
    ├─ 偏低且频率贴 fmin → 增益不够（Q/h 设计错或 Lm 偏大）→ 修谐振腔，不是 IC 问题
    └─ 随温度漂 → 陷阱 2（CT 低温注）
 B. 保护误动作
    ├─ CS 频移频繁 → 陷阱 7（滤波/裕量）
    ├─ TIMER 打嗝 → 真过载？还是 CS 尖峰误充 CTimer？（陷阱 7/10）
    └─ BO/OVP → 陷阱 8
 C. 炸管
    ├─ 上电即炸 → 陷阱 4（容性模式）+ 陷阱 5/6（栅压/SW 负压）
    ├─ 短路重启炸 → 陷阱 4 + 陷阱 1（CSS）
    └─ 满载温升大 → 陷阱 3（轻载 ZVS）或驱动不足（Qg 复核）

【待机/轻载异常】
 D. 待机功耗超标 → PFC 未被停掉（PFC 脚接口）？Burst 门限过低（进不了突发）？
 E. 轻载输出纹波大 → 突发分组过疏（PBurst 门限过高）/ CSS 过大拖慢环路
 F. 音频噪声 → 突发重复频率落音频段 + 磁件伸缩 → 调 PBurst/提高 fmax（式 46 口径）

判别状态的关键波形（DS P23 总图）：VCC（12 V/8 V 线）+ SS（2 V 线）+ CS（0.8/1.5 V 线）+ TIMER（3.5/2/0.3 V 线）+ BO + Burst 六路同屏，对照 02 §9.6 状态机表定位。

3. 布局要点逐条讲为什么

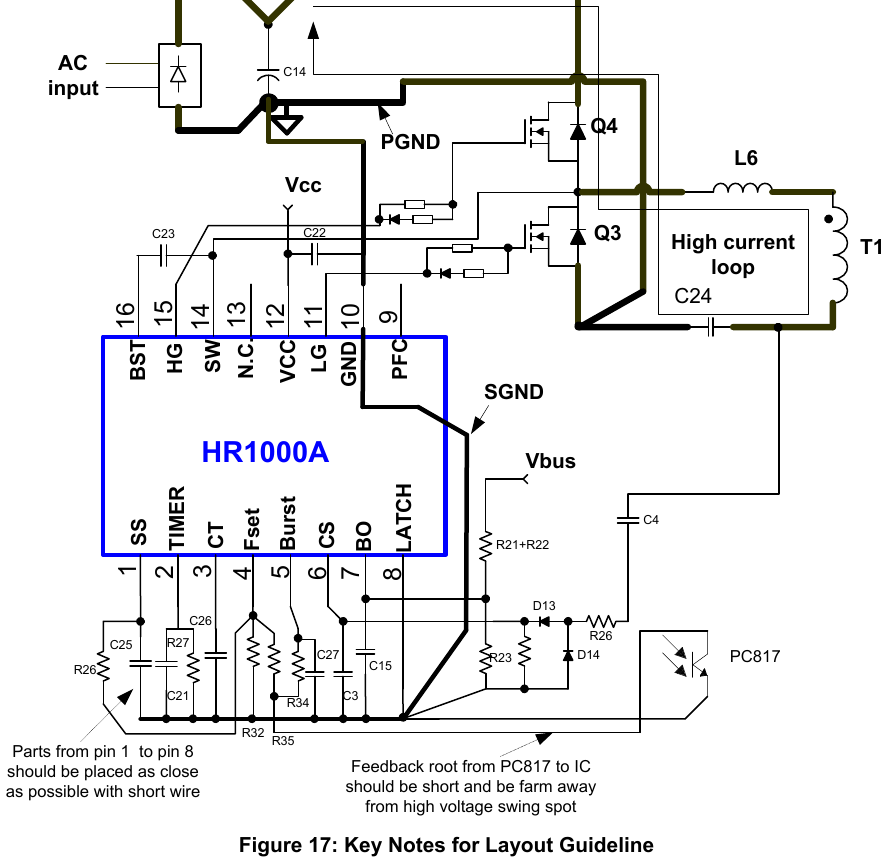

上图是 DS 图 17 的官方布局示意：黑色加粗的“High current loop”（母线电容→Q3/Q4→变压器→C24→母线电容）被画成紧凑一环；脚 1~8 的偏置元件（下侧）全部贴着 IC；PGND（功率）与 SGND（信号）分开标注；PC817 的反馈走线（右下）被明确要求“short and far away from high voltage swing spot”。逐条展开：

1. 主功率环流尽量短、尽量宽（官方规则 1）——环路杂散电感 Lσ 在 di/dt 上产生 V=Lσ·di/dt：既是 SW 负尖峰（陷阱 6）的电压来源，也是 EMI 的天线。半桥-谐振腔-母线电容这个回路要在几何上“抱”在一起。
2. 功率地与信号地分开、在母线电容负端汇接（官方规则 2）——母线电容负端是全板电位最“硬”的点（大容量储能），在那单点汇接把功率回流限制在功率岛内；信号地引用它的“零电位”而不引用它的“电流”。
3. 脚 1~8 外围元件就近引脚、走线短（官方规则 3）——CS/Burst/BO/SS 都是高阻节点（µA 级偏置、MΩ 级分压），长走线=天线+寄生电容；fmin/fmax 公式假设的“网络电阻”不含走线阻抗。
4. 光耦反馈走线靠近 IC、远离 SW/HG 热点（官方规则 4）——见陷阱 9；同时满足初次级爬电（脚 13 N.C. 的存在意义，勿借位走线）。
5. 自举环路（BST-C-SW）紧凑——自举电容、IC 脚 16/14、高侧管栅极构成高频驱动回路，把它画成一个 1 cm 见方的环；自举电容放在 SW 铺铜上沿（布局经验，DS 图 17 同口径）。
6. VCC 双电容：0.1 µF 紧贴脚 12（高频旁路，DS 点名）+ 数 µF 储能靠近（供 2 A 脉冲）；两者地都在信号地岛。
7. 热：θJA=80 °C/W 意味着 IC 自耗 0.4 W 温升 32 °C——驱动损耗（Qg×VCC×fsw）随频率线性涨，fmax 编高时把 SOIC16 下的铺铜当散热面（经验：SOIC16 靠引脚散热，板内铺铜有效）。

4. 量产/验收检查清单

功能与保护（每台/抽检按产线口径）

• [ ] 启动：输出单调上升、无过冲尖峰（对 DS P8 Start-up 波形）；VCC 建立 ≥11.7 V（VCCH max）
• [ ] 调节：fmin/fmax 两端各留 ≥5% 余量（频率贴边=环路失权前兆）
• [ ] ZVS：满载与 30% 载下 vDS 开通前归零（陷阱 3 的验货）
• [ ] OCP：过载进入频移（CS≈0.8 V）、持续过载进打嗝、短路平均输入功率符合设计（t_OFF≈2.5·R·C 复核）
• [ ] 短路重启：打嗝节奏稳定，重启无容性模式电流尖峰（陷阱 4）
• [ ] Brown-out：实测关断/重启母线电压落在设计窗（30~50 V 散布预判，陷阱 8）
• [ ] 待机：突发进入/退出正常、PFC 已停、待机功耗达标
• [ ] OTP（抽样）：150 °C 关断/120 °C 恢复路径可达

一致性（设计定型时用 min/max 器件或电源角落扫描）

• [ ] CS 阈值散布 0.75~0.85 V 下限流点不越权/不失效（陷阱 7）
• [ ] TIMER 充电 80~180 µA 下打嗝时长范围可接受（±38% 散布，02 §9.3）
• [ ] VREF ±4% 下频率范围漂移可接受（fmin=1/(3·CT·Rfmin) 的直传误差）
• [ ] BO 迟滞 9~15 µA 下窗口 30~50 V 可接受
• [ ] 高低温：CT 幅度 3.8/0.9 V 保持（陷阱 2）、低温启动正常

波形目检（对照 DS P8~P9 典型性能图）

• [ ] 满载/空载稳态：SW 100 V/div、LG 10 V/div、谐振电流 1 A/div 三线关系正常
• [ ] 纹波：满载/空载 100 mV/div 档无突发同步尖刺（陷阱 9）
• [ ] 启动/关断/短路进入/短路重启四组波形与 DS P8~P9 同形

精炼要点
