Littelfuse《Transient Suppression Devices and Principles》(AN9768) 全文精译 — 瞬态抑制器件与原理
原文：Littelfuse, Inc. 应用笔记 AN9768《Transient Suppression Devices and Principles》，1998 年 1 月，共 8 页（页脚 10-102 ~ 10-109）。原文 PDF：
90_资料源/MOV_Littelfuse_AN9768_TransientSuppression.pdf。 本篇为全文忠实精译：覆盖原文全部内容——瞬态抑制器两大类（衰减型滤波器 vs 分流型钳位/撬棒）、电压钳位器件的分压器原理（线性 vs 非线性 3000 V 算例与表 1）、Crowbar 器件（volt-time 响应/后续电流）、四种钳位器件沿革（硒/齐纳/碳化硅/MOV）、抑制器横比（图 3/4/5 与表 2 全录）、齐纳 vs 压敏六项对赛（峰值脉冲功率/钳位电压/响应速度/漏电流/“老化”/失效模式/电容）、参考文献 [1]~[9] 全录。图 1~10 逐图标注。 文末“MOV vs TVS 选型对比”与“防雷等级语境”两节为本库展开（原文无），逐条标注来源。
译注约定（先读）
- 原文为双栏排版，pdftotext 转写栏序交错，译稿按原版面逻辑顺序重组；关键术语首现中英并注。
- 原文笔误保持原样加译注：图 3 图题内器件名印作“LITTELFUSE”（正文他处印“Littelfuse”，图内斜排）；“Little fuse varistor”照录。
- 图全部为曲线图/电路示意图，逐图标“见原 PDF 图 N（第 X 页，页脚 10-1XX）”并附图内可读信息。
1. 瞬态抑制器件（原 PDF 第 1 页，页脚 10-102）
瞬态抑制器有两大类：a) 衰减（attenuate）瞬态——阻止其传播进入敏感电路；b) 分流（divert）瞬态——把瞬态引离敏感负载，从而限制残余电压。
衰减瞬态——即不让瞬态离开源、或不让它打到敏感负载上——靠串入电路的滤波器实现。滤波器一般为低通型：衰减瞬态（高频）、放行信号/功率流（低频）不受干扰。
分流瞬态可用电压钳位（voltage-clamping）型器件或“撬棒（crowbar）”型器件实现。这两类的设计、工作与应用差异之大，值得分别概述（后文再详述）。
电压钳位器件是阻抗随流过电流或端电压而变的元件，呈非线性阻抗特性——欧姆定律仍适用，只是 R 是变量。阻抗变化是单调的：不含突变点，这与 crowbar 器件（有开通动作）形成对比。钳位器件的伏安特性 somewhat 随时间而变，但不像火花间隙的击穿（sparkover）或晶闸管的触发那样存在时间延迟。
用电压钳位器件时，在钳位电平以下的任何稳态电压下，电路在瞬态前后都基本不受器件影响。钳位动作的机理是：电压趋于上升时，流过器件的电流增大；若电流的增幅大于电压的升幅，器件阻抗即呈非线性（图 1）。表面上的“电压钳位”来自源阻抗上增大的压降（IR）——必须清楚：器件依赖源阻抗才能产生钳位，本质是分压器在起作用，只是分压比不是常数而是变化的。若源阻抗很低，分压比就低；源阻抗为零时抑制器无法生效（图 2），只有分压作用能够实现时才工作得最好。

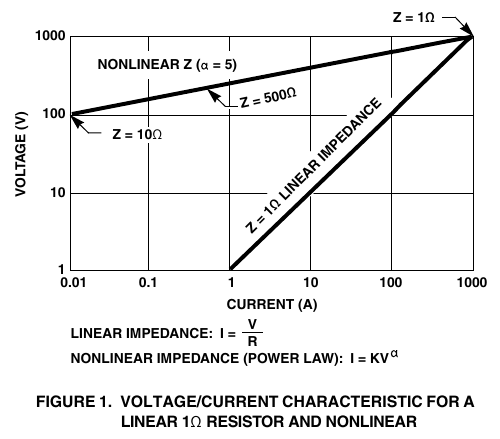

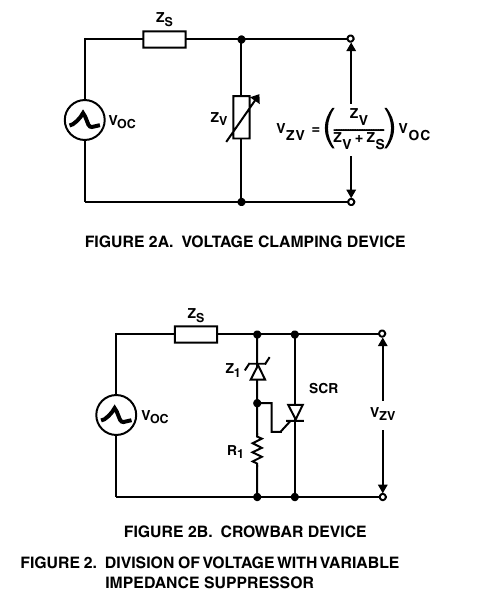

见原 PDF 图 1（第 1 页）：线性 1 Ω 电阻与非线性（幂律）器件的电压/电流特性（对数坐标；叠加恒阻抗斜线 Z = 1/5/10/50/100/1000 Ω；幂律曲线 I = KV^α 与直线 I = V/R 标注）。
2. 撬棒（Crowbar）型器件与滤波器（原 PDF 第 2 页，页脚 10-103）
Crowbar 型器件依靠开关动作——气体在电极间击穿，或晶闸管之类导通。开通后提供极低阻抗通路，把瞬态从并联的负载上引走。
这类 crowbar 器件有两个局限。一是延迟时间——瞬态初始上升期间负载可能不受保护；二是电压源会跟着浪涌放电继续送入功率电流（称“后续电流（follow-current）”或“功率跟随（power-follow）”）。AC 电路中，除非器件专门设计过，这股后续电流可能无法在自然过零点分断；DC 电路中分断更不确定。某些情况下必须提供额外手段来“断开（open）”crowbar。
滤波器：瞬态的频率分量比 AC 电路的工频（当然还有 DC 电路）高出几个数量级，因此直观的解法是在瞬态源与敏感负载之间装低通滤波器。
最简单的滤波器是跨接在线上的电容：电容阻抗与源阻抗构成分压器，在高频段衰减瞬态。这一简单做法可能有不良副作用：a) 与电路中别处的电感元件产生不想要的谐振、造成高峰值电压；b) 开关时浪涌电流大；c) 给电力系统电压带来过大的无功负载。串入一只电阻可减小这些副作用——这正是 RC 缓冲网络（snubber）与抑制网络大行其道的原因。但代价是钳位效果变差。
除简单 RC 网络外，由电感电容构成的常规滤波器也广泛用于干扰防护——附带的好处是还能提供有效的瞬态保护，前提是滤波器前端元件能承受瞬态的高电压。
用电容/滤波器做瞬态保护有一个根本局限：瞬态源未知。电容的响应虽随频率非线性，但对电流而言仍是线性函数。要对随机瞬态设计防护，常须对来袭瞬态的特性做假设；若假设中的源阻抗或开路电压有误差，线性抑制器与非线性抑制器的后果截然不同——对比如下。
线性与非线性抑制器保护的简化对比：设开路电压 3000 V（见图 2）：
- 源阻抗 ZS = 50 Ω，抑制器阻抗 ZV = 8 Ω，预期电流：
$$I = \frac{3000}{50+8} = 51.7\ \mathrm{A} \qquad V_R = 8 \times 51.7 = 414\ \mathrm{V}$$
非线性 V130LA20A 压敏电阻在 51.7 A 下的最大端电压为 330 V。注意核账：ZS×I = 50×51.7 = 2586 V；ZV×I = 8×51.7 = 414 V；两者相加 = 3000 V ✓。
- 源阻抗只有 5 Ω（假设错了 10:1）：同一只线性 8 Ω 抑制器上的电压：
$$V_R = 3000 \cdot \frac{8}{5+8} = 1850\ \mathrm{V}$$
而非线性压敏电阻阻抗低得多——从特性曲线迭代：先猜 400 V @ 500 A（对 V130LA20A 是对的），验证：I = (3000−400)/5 = 520 A，ZS×I = 5×520 = 2600 V，VC = 400 V，合计 = 3000 V ✓——“有根据的猜测”成立。[译注：原文先写“try 400V at 500A”后算得 520 A、结句又称“justifies the 'educated guess' of 500A”，500/520 混排系原文笔误，算式本身自洽。]
见原 PDF 表 1（第 2 页）：3000 V“开路”瞬态电压、假定源阻抗下的保护水平（全录）：
| 保护器件 | 假定源阻抗 50 Ω | 假定源阻抗 5 Ω |
|---|---|---|
| 线性 8 Ω | 414 V | 1850 V |
| 非线性压敏电阻 | 330 V | 400 V |
小结：同样的计算可对“固定源阻抗下开路电压假设的误差”进行，结论相同——此时线性器件对假设误差更敏感（算式留给有兴趣的读者）。3000 V 算例表明：源阻抗从假设的 50 Ω 变到 5 Ω，线性抑制器的保护电压从约 414 V 变到 1850 V；而非线性抑制器只从 330 V 变到 400 V。即瞬态参数假设错了 10:1 时，非线性抑制器的保护水平只变化 21%，线性抑制器则变化 447%。非线性电压钳位器件给出最低的钳位电压，从而对瞬态提供最好的保护。
3. Crowbar 器件与电压钳位器件分述（原 PDF 第 3 页，页脚 10-104）
Crowbar 器件：这一类抑制器主要是气体放电管（gas tube）与碳块避雷器（carbon-block protector），广泛用于通信领域——那里 power-follow 电流不像电力电路里那么成问题。另一形式是使用固态器件或 MOV 的混合电路。crowbar 器件把高电压对地短路，短路将持续到电流被拉低为止。由于放电期间电压（电弧压降或正向压降）保持很低，抑制器可以承载很大的电流而不在其内部耗散可观的能量——这是重大优点。
Volt-Time 响应：电压在火花间隙上抬升时，在电极间气体经雪崩击穿转变到电弧模式之前，不会发生明显导电。
Power-Follow：第二个特征即稳态电压源跟着浪涌放电继续送入的功率电流（follow-current/power-follow）。
电压钳位器件：执行电压限幅功能时，本节开头的钳位器件依赖其非线性阻抗与瞬态源阻抗的配合。曾使用过三类器件：反接硒整流器、雪崩（齐纳）二极管、以及不同材料（碳化硅、氧化锌等）的压敏电阻 [1]。
硒电池（Selenium Cells）：硒瞬态抑制器把硒整流器技术配合特殊工艺，使其能在高能量水平承受反向击穿电流而不损坏多晶结构。这种电池把整流元件做在金属板基片表面，热质量与能量耗散性能好；部分产品具有自愈（self-healing）特性——能在超额定值的能量放电中存活有限次数，在电压瞬态这个不确定的世界里有用（即使未必“合法”）。但硒电池的钳位能力不如现代金属氧化物压敏电阻或雪崩二极管，应用领域已大为萎缩。
齐纳二极管（Zener Diodes）：硅整流技术为瞬态抑制而优化后，改进了稳压型齐纳二极管的性能。最大优点是接近理想恒压钳位。由于浪涌放电期间二极管要在很薄的结面上维持雪崩电压，热量集中产生在小体积内——这类器件的主要局限是能量耗散能力。
碳化硅压敏电阻（Silicon Carbide Varistors）：在金属氧化物压敏电阻问世之前，最常见的“varistor”由特殊处理的碳化硅制成，曾成功应用于大功率高压浪涌避雷器。但其 α 值较低，导致二选一：要么保护水平对能承受线路电压的器件而言太高；要么保护水平可接受、却在正常电压下直接跨线时待机电流过大——因此必须串一个放电间隙来隔离正常电压。在较低电压的电子电路中，碳化硅压敏电阻因要用串联间隙（抬高总成本、且重现前述间隙的一些特性）而未广泛使用；不过它曾用作限流电阻，帮助某些间隙分断 power-follow 电流。
金属氧化物压敏电阻（Metal-Oxide Varistors, MOV）：压敏电阻是非线性可变阻抗，电流 I 与端电压 V 的关系典型地用幂律描述：I = kV^α（更精确、更完整的物理方程见文献 [2][3]；深入讨论见 Littelfuse AN9767《Varistors — Basic Properties, Terminology and Theory》）。式中的 α 表示导电的非线性程度：线性电阻 α = 1；α 越高钳位越好——因此 α 有时被用作品质因数（figure of merit），压敏电阻厂商自然不断追求更高的 α。这一族瞬态电压抑制器由烧结金属氧化物（主要是氧化锌加合适添加剂）制成，α 值显著高于碳化硅压敏电阻——在跨几个数量级浪涌电流上的有效值为 15~30。高 α 带来足够低的保护水平与低待机电流，开辟了全新的应用领域——从低功率电子学直到最大型的电力浪涌避雷器。
4. 瞬态抑制器横比（原 PDF 第 4~5 页，页脚 10-105/10-106）

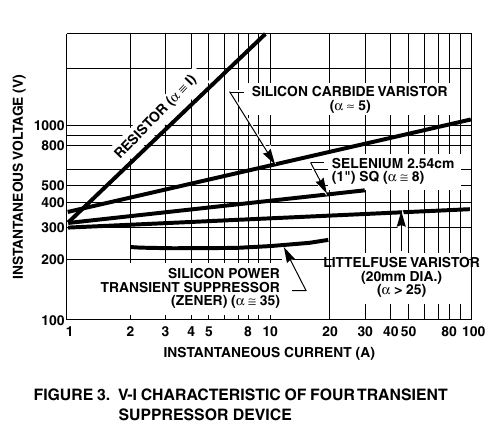

由于特性多样、厂商规格未标准化，瞬态抑制器并不好比较。图 3 给出 120 V AC 电路常用四类器件的相对伏安特性（另画一条欧姆电阻曲线作对照）：α 越大，电压-电流斜率越平缓、趋近恒定电压。要求在宽电流范围内工作的钳位应用需要高 α。比较时还必须知道器件的能量吸收与峰值电流能力——表 2 给出常用抑制器的其他重要参数。

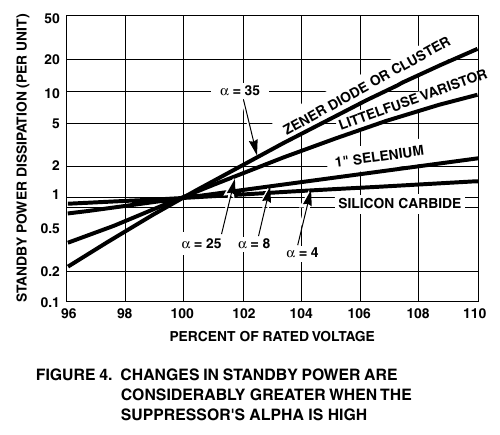

待机功率（Standby Power）——抑制器在正常线路电压下消耗的功率，是重要选型准则。峰值待机电流决定待机功率之一部分，待机功耗还取决于器件的 α 特性。例：表 2 中的硒抑制器可有 12 mA 峰值待机电流、α = 8（图 3），故在 120 VRMS（峰值 170 V）线路上待机功耗约 0.5 W；齐纳二极管抑制器待机功耗 < 1 mW；0.75 英寸直径圆片的碳化硅压敏电阻待机功耗在 200 mW 量级。低 α 器件的高待机功率，是为了在较大电流下获得合理钳位电压所必须付的代价。电路能容忍多少待机功率，可能就是选型的决定因素。高 α 器件在标称设计电压下待机功率虽低，线电压稍有抬升就会使待机功率剧增——图 4 表明：齐纳二极管抑制器电压超出额定 10% 时，待机功耗超额定 30 倍；而低 α 器件（如碳化硅）只增加 1.5 倍。

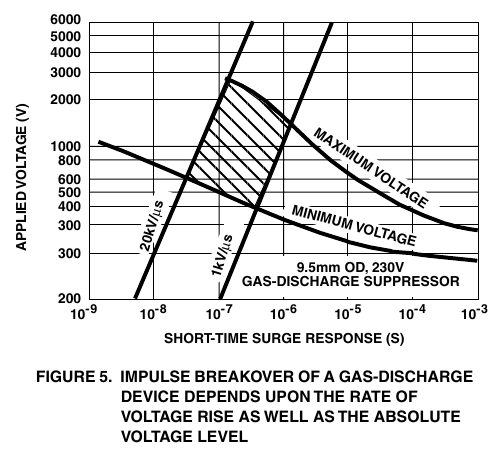

气体放电器件的典型 volt-time 曲线见图 5：初始钳位电压很高；瞬态脉冲超过**冲击击穿电压（impulse sparkover voltage）**时导通。图 5 给出 1 kV/µs 与 20 kV/µs 两种代表性浪涌速率：施加浪涌电压后，器件在所示界限内某点开通——20 kV/µs 时击穿于 600~2500 V；1 kV/µs 时击穿于 390~1500 V。

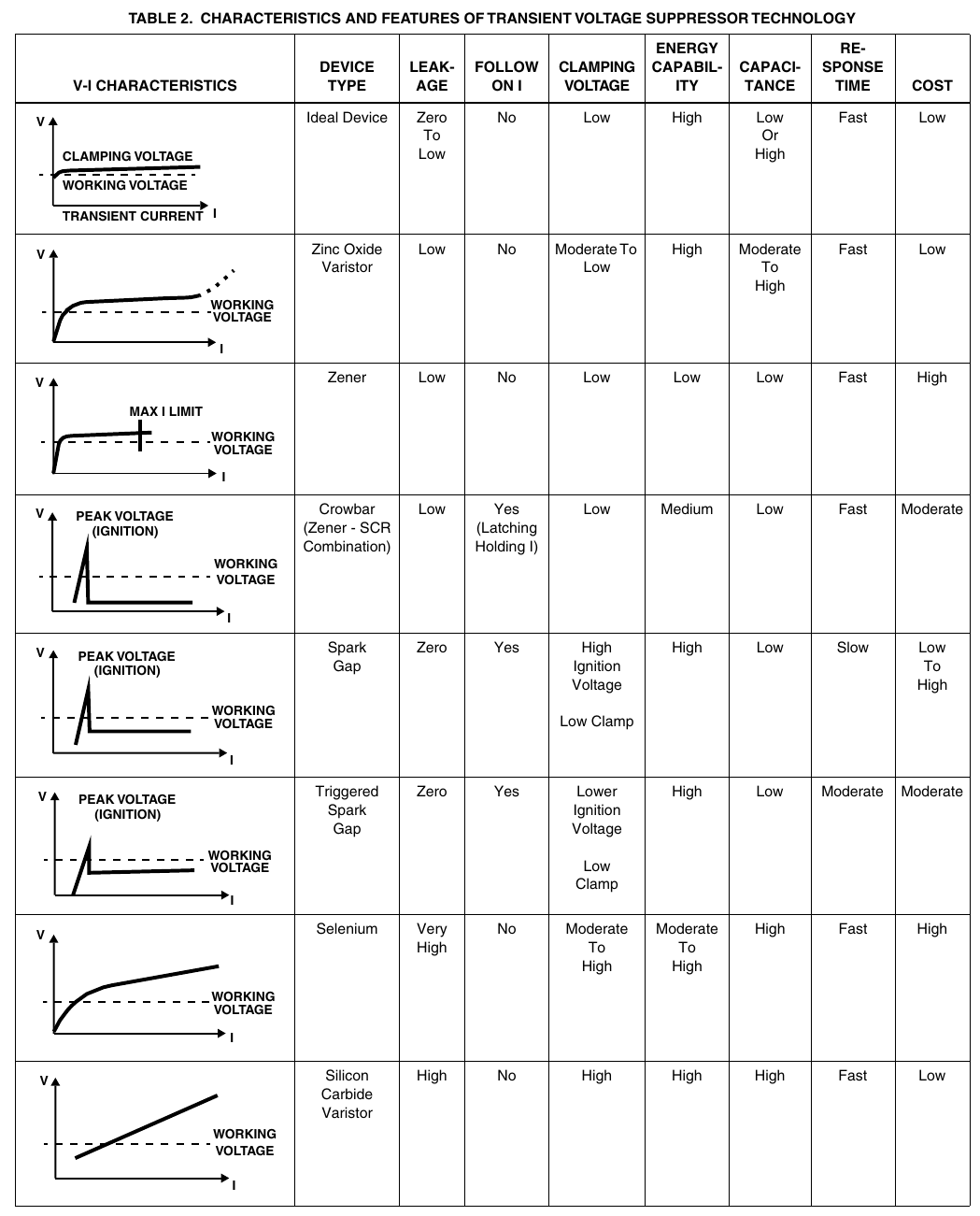

| 器件类型 | 漏电流 | 后续电流 | 钳位电压 | 能量能力 | 电容 | 响应时间 | 成本 |
|---|---|---|---|---|---|---|---|
| 理想器件 | 零~低 | 无 | 低 | 高 | 低或高 | 快 | 低 |
| 氧化锌压敏电阻 | 低 | 无 | 中~低 | 高 | 中~高 | 快 | 低 |
| 齐纳二极管 | 低 | 无 | 低 | 低 | 低 | 快 | 高 |
| 撬棒（齐纳-SCR 组合） | 低 | 有（闩锁维持电流） | 低 | 中 | 低 | 快 | 中 |
| 火花间隙 | 零 | 有 | 点火电压高/钳位低 | 高 | 低 | 慢 | 低~高 |
| 触发火花间隙 | 零 | 有 | 点火电压较低/钳位低 | 高 | 低 | 中 | 中 |
| 硒 | 很高 | 无 | 中~高 | 中~高 | 高 | 快 | 高 |
| 碳化硅压敏电阻 | 高 | 无 | 高 | 高 | 高 | 快 | 低 |
气体放电器件可能经历后续电流：AC 电压每半周末过零时电弧熄灭，但若电极炽热、气体已电离，下一半周可能重燃。视功率源而定，这股电流可能足以损坏电极。可在器件上串限流电阻减小后续电流，或选用为该应用专门设计、后续电流阈值高的 GDT。气体放电器件适合大电流浪涌，且常值得与另一只抑制器组合，让后者对付高的初始冲击——与压敏电阻或雪崩二极管的若干混合组合都是可行的。
5. 齐纳二极管 vs Littelfuse 压敏电阻（原 PDF 第 6~7 页，页脚 10-107/10-108）

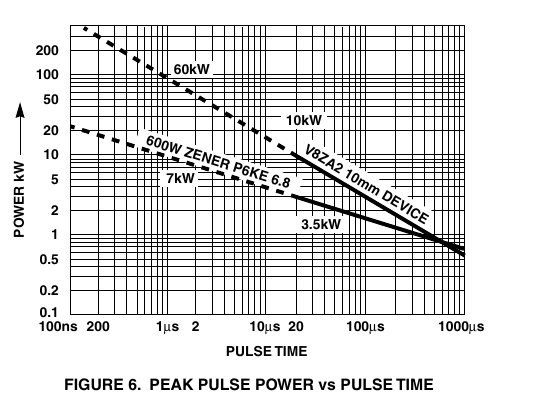

峰值脉冲功率：瞬态抑制器必须针对在短时——纳秒、微秒、有时毫秒——内吸收大量功率/能量而优化。电能变成热、必须瞬时分布到整个器件：瞬态热阻抗远比稳态热阻抗重要，它把峰值结温压到最低，热量应即时、均匀地分布全器件。压敏电阻满足这一要求：可靠、过载能力大。齐纳二极管把电能变成热只发生在管芯耗尽区，故峰值温度高。图 6 给出 V8ZA2 与 P6KE 6.8（与漏电流对比同两款）的峰值脉冲功率–脉宽曲线：1 ms 处两者几乎相同；2 µs 处压敏电阻大近 10 倍——P6KE 6.8 齐纳 7 kW vs V8ZA2 压敏电阻 60 kW。
钳位电压：瞬态抑制器的重要特性。齐纳类的钳位电压低于压敏电阻；由于这类保护器件与被保护器件/系统并联，某些应用中更低的钳位电压是有利的。
响应速度：有宣称齐纳二极管响应时间 < 1 ps，但这些宣称没有实际应用数据支持。压敏电阻实测到 500 ps——电压上升率（dv/dt）1 百万伏每微秒（测量见 AN9767）。另一考虑是引线效应（详见本节后文与 AN9773）。小结：两类器件都足够快，能响应真实世界的瞬态事件。

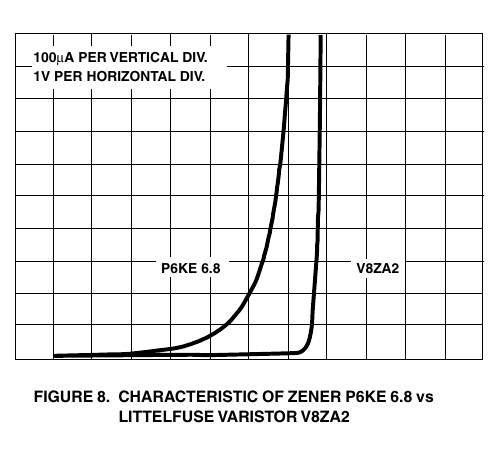

漏电流：比较压敏电阻与齐纳时，漏电流常是误区所在。图 8 给出 P6KE 6.8 与 V8ZA2——两者都被各自厂商推荐用于保护 5 V 供电的集成电路；在 5 V 下齐纳的漏电流约高 100 倍：200 µA vs 不足 2 µA。指定更高电压的齐纳可以减小漏电流。

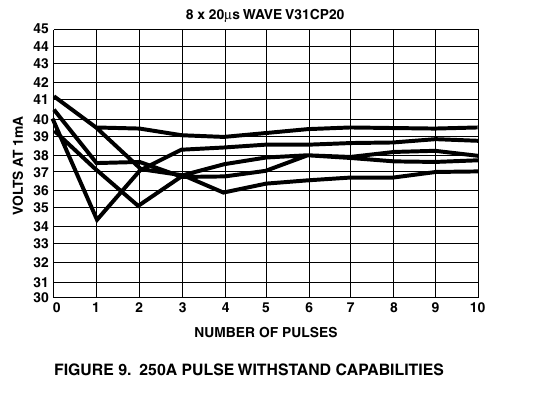

“老化”（Aging）：有一种说法称压敏电阻的 V-I 特性在每次承受大浪涌电流/能量后都会变化——事实并非如此。如图 9 所示，部分器件的 V-I 特性最初确实变了，但在施加第二、三次脉冲后回到原值百分之几以内。为保守起见，datasheet 设立了峰值脉冲限值；许多情况下这些限值被超出许多倍而器件无恙——这不意味着可以超限，而是要正确理解“失效”的定义：“失效”压敏电阻 = 1 mA 点上 V-I 特性变化 ±10%。

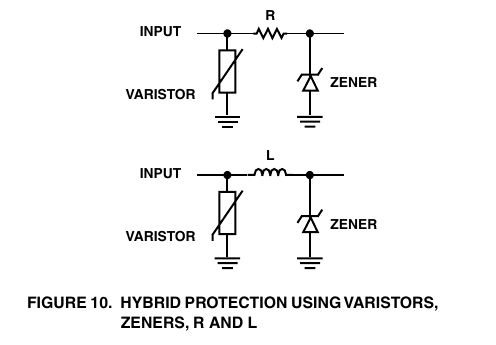

失效模式：承受超出额定能量级的压敏电阻可能损坏。压敏电阻以短路模式失效；能量足够高时可能物理破裂或爆炸、变成开路。对选型正确的器件，这类失效相当罕见——压敏电阻天生具有很大的峰值脉冲能力。齐纳既可短路失效也可开路失效：若管芯用金属线连接，线可像保险丝一样熔断、器件开路。设计者必须分析自己电路偏好哪种失效模式：器件在瞬态中失效时，短路更可取——它提供旁路电流通路、继续保护敏感元件；反之若在瞬态中开路失效，剩余能量将灌进本应被保护的敏感元件。另一考虑是混合方案——同时利用两类抑制器的长处（图 10）。
电容：视应用不同，瞬态抑制器的电容可以是非常理想或非常不理想的特征。与齐纳二极管相比压敏电阻电容更高。DC 电路中电容是好事、越大越好：IC 电源脚的去耦电容在许多场合可直接用压敏电阻替代——去耦与瞬态钳位一器件两职；滤波连接器（filter connector）同理——压敏电阻兼任滤波与瞬态抑制。但有些电路不那么欢迎电容，如高频数字或某些模拟电路。一般规则：要综合信号源阻抗、频率与抑制器电容。流过 CP 的电流是 dv/dt 的函数，失真是信号源阻抗的函数——每个案例都要单独评估最大允许电容。金属氧化物压敏电阻的结构特性不可避免地带来可观的端间电容（取决于面积、厚度与材料工艺）；多数电力应用中这是益处；高频应用则必须在系统设计中计入其影响。
6. 参考文献（原 PDF 第 8 页，页脚 10-109，全录）
Littelfuse 文档网页版见 http://www.littelfuse.com/
- [1] Sakshaug, E.C., J.S. Kresge and S.A. Miske, “A New Concept in Station Arrester Design,” IEEE Trans. PAS-96, No. 2, March-April 1977, pp. 647-656.
- [2] Philipp, H.R. and L.M. Levinson, “Low Temperature Electrical Studies in Metal Oxide Varistors - A Clue to Conduction Mechanisms,” Journal of Applied Physics, Vol. 48, April 1977, pp. 1621-1627.
- [3] Philipp, H.R. and L.M. Levinson, “Zinc Oxide for Transient Suppression,” IEEE Trans. PHP, December 1977.
- [4] “Surge Arresters for Alternating Current Power Circuits,” ANSI Standard C62.1, IEEE Standard 28.
- [5] “Lightning Arresters. Part I: Nonlinear Resistor Type Arresters for AC Systems,” IEC Recommendation 99-1, 1970.
- [6] Matsuoka, M., T. Masuyama and Y. Iida, “Supplementary Journal of Japanese Society of Applied Physics,” Vol. 39, 1970, pp. 94-101.
- [7] Harnden, J.D., F.D. Martzloff, W.G. Morris and F.B. Golden, “Metal-Oxide Varistor: A New Way to Suppress Transients,” Electronics, October 2, 1972.
- [8] Martzloff, F.D., “The Development of a Guide on Surge Voltages in Low-Voltage AC Power Circuits,” Report 81CRD047, General Electric, Schenectady, New York, 1981.
- [9] Martzloff, F.D., “Varistor versus Environment: Winning the Rematch,” Report 85CRD037, General Electric, Schenectady, New York, May 1985.
MOV vs TVS 选型对比（本库展开，非原文内容）
原文 §5 的对比对象是“齐纳 TVS（P6KE 系）vs MOV（V8ZA2/V130LA20A）”；本库把六项对赛收敛为选型表（每一格的数字均出自上文正文/图 6/图 8，空白项原文未给数据）：

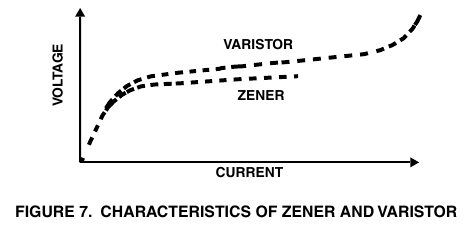

| 对比项 | MOV（压敏电阻） | TVS（齐纳/雪崩二极管） | 选型含义 |
|---|---|---|---|
| 峰值脉冲功率（2 µs） | 60 kW（V8ZA2 10 mm） | 7 kW（P6KE 6.8） | 同尺寸下 MOV 承受浪涌能力大一个量级（图 6） |
| 长脉冲（1 ms） | 与 TVS 几乎相同 | 与 MOV 几乎相同 | 长波头（如工频类过压）两者差距消失（图 6 正文） |
| 钳位电压 | 中~低，偏高 | 低，最接近理想恒压钳 | 低压精密轨优先 TVS（表 2；图 7） |
| 漏电流（5 V 例） | < 2 µA | 200 µA | 低静态功耗场合 MOV 占优（图 8） |
| 失效模式 | 短路为主（极高能量可爆裂开路，罕见） | 短路/开路皆可能（线焊可熔断） | 瞬态中失效“短路更可取”——开路把能量甩给负载（§失效模式） |
| 电容 | 高（可兼任去耦/滤波） | 低 | DC/电源侧是优点；高频信号线慎用（§电容） |
| 待机功耗 vs 电压漂移 | 低 α 器件 +10% 仅 ×1.5（碳化硅口径） | 高 α 器件 +10% 达 ×30 | 电网电压抬升环境下齐纳待机功耗恶化剧烈（图 4） |
分级配合（级联）的思路原文已给：GDT/撬棒承受大电流、TVS/MOV 承受初始冲击的混合组合（§4 末段与图 10）——现代“三级防雷”（GDT → 退耦级 → MOV/TVS）与此同源。
防雷等级语境（本库展开，非原文内容）
- 波形即等级语言：本文/SIOV 篇出现的波形代号是防雷/抗扰等级的“度量衡”——**1.2/50 µs（开路电压）与 8/20 µs（短路电流）**组合即 IEC 61000-4-5 浪涌抗扰的组合波；10/700 µs 为电信端口浪涌；10/350 µs 为直击雷类能量口径（IEC 62305 SPDC 类）（波形清单出处：SIOV 篇图 17“常用 TS/TR 比”；本条标准对应关系为本库背景注解）。
- MOV 的等级核算怎么算：按 SIOV 篇 §1.8——目标等级的单次能量/电流须落在所选型号“8/20 µs 非重复浪涌电流”或“2 ms 能量”额定之内，重复冲击按 10 倍分档降额曲线折算；>85/125 ℃ 再按图 21 降额。
- 库内实物对照：NCP1680 EVBUM2886 精译 输入模块内置压敏电阻 V430CH8SM（275 V AC），但明确声明“本演示板未针对浪涌、雷电等优化”——EVM 配置≠防护等级设计；EVBUM2822 精译 的 **RT3 = V300LA20AP（470 V 压敏电压/300 VRMS 档，4.5 kA）**是同一位置的 Littelfuse 方案。目标等级（如 4 kV/2 kA 组合波）须另做能量核算与多级配合（配合方法见上文分级配合条）。
- 历史脉络：本文参考文献 [4][5]（ANSI C62.1/IEEE 28、IEC 99-1）即今天 C62.xx/IEC 60099 避雷器标准族的前身；[8][9]（Martzloff，GE 报告）即《低压 AC 电路浪涌电压指南》的孕育过程——后演化为 IEEE C62.41 场景分级（本库背景注解，「待核实」具体演化年份）。
译者附注（全库视角）
- 关键数字速查：两大类 = 衰减（串低通滤波）+ 分流（钳位/撬棒）；钳位器件依赖源阻抗、零源阻抗无效（分压器原理，V_ZV = V_OC·Z_V/(Z_V+Z_S)）；3000 V 算例——ZS 50→5 Ω 十倍假设误差：线性 8 Ω 抑制器 414→1850 V（447%），非线性 MOV 330→400 V（21%）；crowbar 两局限 = 延迟时间 + power-follow；MOV 的 α 有效值 15~30（线性 α=1，齐纳 α≅35，碳化硅 α≈5，硒 α≅8）；待机功耗——硒 12 mA/α=8→0.5 W@120 VRMS、齐纳 <1 mW、SiC 0.75“ 盘 200 mW；齐纳 +10% 电压→待机 ×30；GDT 击穿 20 kV/µs→600~2500 V、1 kV/µs→390~1500 V；峰值脉冲 2 µs——V8ZA2 60 kW vs P6KE 6.8 7 kW；5 V 漏电——齐纳 200 µA vs MOV <2 µA；MOV 失效=短路模式；“失效”定义=1 mA 点 V-I 变化 ±10%。
- 本文与 SIOV 篇的互补：本文回答“为什么必须非线性、和 TVS 谁上谁下”；SIOV 总技说回答“MOV 内部怎么长出来、参数怎么定义、怎么降额”——两篇合读即 MOV 的“原理+器件”完整拼图。
- OCR/转写存疑点：①“try 400V at 500A”与计算值 520 A 混排（原文笔误，算式自洽）；②图 3 器件名“LITTELFUSE”斜排印刷照录；③图 6 长脉冲端各曲线归属（600 W/3.5 kW 标注）读图有歧义，正文口径以“1 ms 两者几乎相同、2 µs 差 10 倍”为准；④§5 漏电流对比的“5 V”为图 8 特性上的偏置点读数，正文以“约 100 倍”口径为准；⑤硒电池“自愈……有用，即使未必'legal'”为原文修辞（if not “legal” in the unsure world of voltage transients），直译照录。
