SLUU968A 全文精译 —《Using the UCC28700EVM-068 5-W USB Adapter User's Guide》
原文：TI SLUU968A《Using the UCC28700EVM-068, Evaluation Module and User's Guide》（封面题 UCC28700EVM-068 5-W USB Adapter；SLUU968A − 2012 年 7 月 − 2015 年 9 月修订为 A 版），共 17 页。「原文 PDF：
90_资料源/UCC28700_EVM手册.pdf」。 本篇为全文忠实精译：覆盖安全警告页（全文）、描述、电气性能规格表、原理图与元件值、测试装置、测试点表、性能数据与典型曲线（图 4~13 逐图）、装配与 PCB 图（图 14~17）、材料清单（BOM 全表 21 行）、修订历史；末尾 TI 标准条款（原文 5 页法律文本）按 10 节逐条忠实摘要（法律效力以英文原文为准，见 §9）。原理图/照片/示波图/PCB 图为位图：配图引用本库翻拍（img/evm_fig*.png），关键读数以原文文字层与图面为准。版权归 Texas Instruments（© 2012–2015）。
本篇与库内文档的关系
- 01_规格书全译：UCC28700 数据手册 SLUSB41A 全译——芯片规格与式 1~30 的“事实底稿”；本篇是设计式的实物落地。
- 04_典型应用与设计计算：DS 式 7~30 逐步计算 + 与本篇 BOM 实贴值交叉校验（汇总表在 03 篇 §4）。
- 05_设计要点_常见陷阱与故障排查：本篇规格表与实测曲线是 04 篇陷阱位的“官方证据”（待机/纹波/瞬态口径）。
译注约定
- 图 1（板照）、图 2（原理图）、图 3（测试框图）、图 5~13（示波图/曲线）、图 14~17（装配/PCB 图）均为位图：本库已从原 PDF 翻拍存
img/，正文注明。 - 原文疑点照录并加〔译注〕：BOM 与原理图设计器不一致（R14↔R15）、规格表输入电压 100~240 VAC 与原理图标注 90~265 VAC 不一致、图 13 线缆长度 1 m 与 DS 图 27 的 3 m 口径不同。
- 术语首现中英并注：评估模块（Evaluation Module, EVM）、原边调节（Primary-Side Regulation, PSR）、恒压/恒流（CV/CC）、开尔文连接（Kelvin connection）、功率分析仪（Power Analyzer）。
1 安全警告（WARNING，原文第 2 页全文）
始终遵循 TI 的设置与应用说明，包括所有接口部件均在其推荐的电气额定电压与功率限值内使用。始终采取电气安全预防措施以确保你的人身安全与周围人员安全。更多信息联系 TI 产品信息中心（http://support.ti.com〔译注：原文网址印刷为 “http://support/ti./com”，为原文笔误〕）。保存所有警告与说明以备将来参考。不遵循警告与说明可能因电击和/或灼伤危险导致人身伤害、财产损失或死亡。
“TI HV EVM” 指以开框架、非封闭印刷电路板组件形式提供的电子装置，严格限于开发实验室环境、仅限具备高压电路开发与应用安全培训、专长与知识的合格专业用户使用。TI 严格禁止任何其他用途和/或应用。如你不具备相应资质，应立即停止使用本 HV EVM。
- 工作区安全：(a) 保持工作区整洁有序。(b) 电路带电期间必须有合格观察者在场。(c) TI HV EVM 及其接口电子设备带电的区域必须设置有效屏障与标识，指示可能存在可触及高电压，以防无意接触。(d) 开发环境中所有超过 50 V RMS/75 VDC 的接口电路、电源、评估模块、仪器、仪表、示波器及相关设备，必须经由带紧急断电（EPO）保护的电源插线板供电。(e) 使用稳定且不导电的工作台面。(f) 使用充分绝缘的夹具与导线连接测量探头和仪器；尽可能避免徒手测试。
- 电气安全：(a) 进行任何电气或其他诊断测量之前，先使 TI HV EVM 及其所有输入、输出与电气负载断电，并复核确认已安全断电。(b) 确认断电后，进行所需的电路配置、接线、测量设备连接及其他应用操作——此时仍应假定 EVM 电路与测量仪器可能带电。(c) EVM 准备完成后，按预期上电。 警告：EVM 带电期间，切勿触摸 EVM 或其电路——它们可能带有足以造成电击危险的高电压。
- 人身安全：(a) 穿戴个人防护装备（如乳胶手套、带侧护板的护目镜），或将 EVM 置于带联锁的适当透明塑料防护箱内以防意外触碰。
- 安全使用限制：(a) EVM 不得用作全部或部分生产单元。
2 描述（Description，原文第 3 页）
UCC28700EVM-068 是一款 5 W 评估模块，用于评估 USB 应用的离线适配器。UCC28700EVM-068 仅用于评估目的，不构成最终产品。它把 100~240 V RMS 交流输入变换为带 1 A 电流限制的隔离 5 V 直流输出，面向 USB 适配器应用〔译注：规格表口径 100~240 V；原理图标注 “VIN = 90V to 265V RMS”，两处不一致，原理图口径为设计下限口径，见 §3〕。

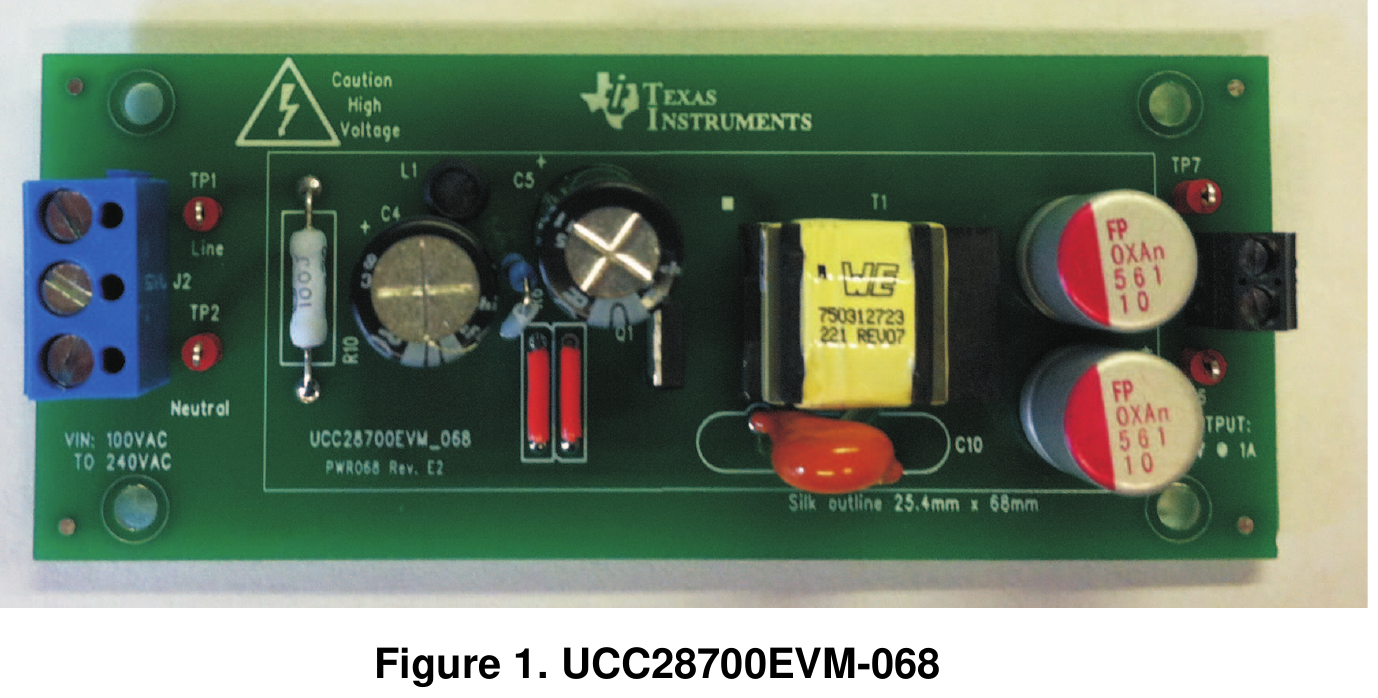

板印信息（图 1 可见）：T1=Würth 750312723、丝印 “UCC28700EVM-068 PWR068 Rev. C.2”、“VIN: 100VAC TO 240VAC”、板轮廓 25.4 mm×68 mm。
3 电气性能规格（Electrical Performance Specifications，原文第 4 页表）
| 参数 | 测试条件 | MIN | TYP | MAX | 单位 |
|---|---|---|---|---|---|
| 输入特性 | |||||
| V(IN) 输入电压 | — | 100 | 115/230 | 240 | V |
| 空载输入功率 | V(IN)=标称，I(OUT)=0 A | — | — | 30 | mW |
| 输出特性 | |||||
| V(OUT) 输出电压 | V(IN)=标称，I(OUT)=标称 | 4.75 | 5 | 5.25 | V |
| V(OUT) 线性调整率 | V(IN)=min~max，I(OUT)=标称 | — | — | 3% | — |
| V(OUT) 负载调整率 | V(IN)=标称，I(OUT)=min~max | — | — | 3% | — |
| V(OUT) 输出电压纹波 | V(IN)=标称，I(OUT)=max | — | — | 100 | mVpp |
| I(OUT) 输出电流 | V(IN)=min~max | — | — | 1 | A |
| V(OVP) 输出过压 | I(OUT)=min~max | — | 5.75 | — | V |
| M 负载阶跃（V(OUT)=4.1 V~6 V） | (0.1 A→0.6 A) 或 (0.6 A→0.1 A) | 4.1 | — | 6 | V |
| 系统特性 | |||||
| 开关频率 | — | — | — | 107 | kHz |
| η 满载效率（115/230 V RMS 输入） | R(Load)=5 Ω | 74% | — | 76% | — |
| T(op) 工作温度范围 | V(IN)=min~max，I(OUT)=min~max | 25 | — | 40 | ℃ |
〔译注·交叉校验〕本表与 00 篇DS 表 1 高度一致（输出/效率/待机三参数逐项同值）；差异项：本表增加线性/负载调整率 3% 与纹波 100 mVpp 两项整机口径；开关频率本表 107 kHz vs DS 表 1 的 105 kHz（同板实测/设计目标之差）。

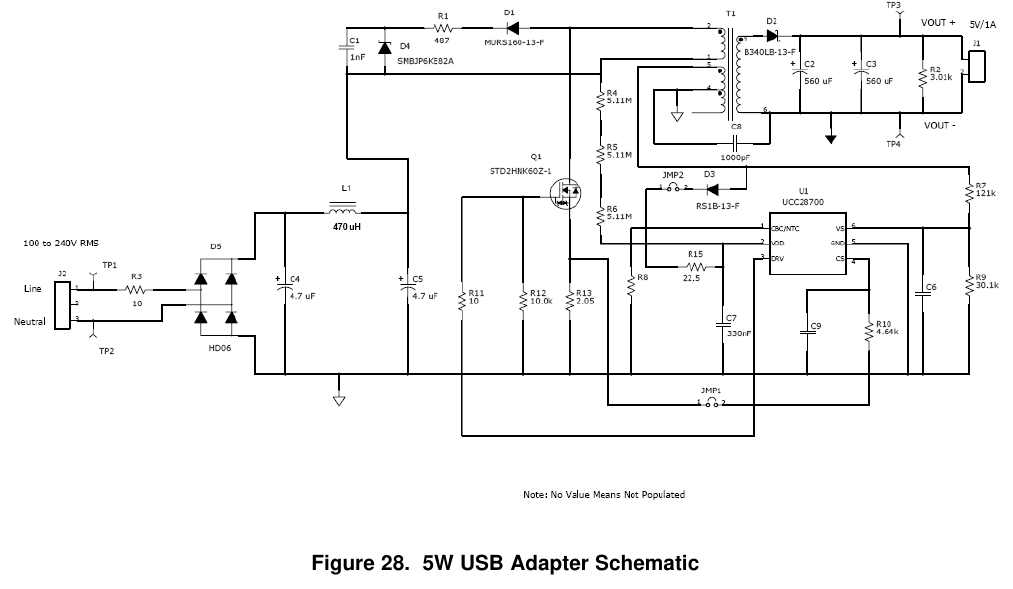

4 原理图（Schematic，原文第 5 页图 2）
关键元件值（图 2 文字层照录）：R1=487 Ω（钳位）、R2=3.01 kΩ（输出预载）、R3=10 Ω（熔断）、R4/R5/R6=5.11 MΩ×3（启动）、R7=121 kΩ（R_S1）、R9=30.1 kΩ（R_S2）、R10=4.64 kΩ（R_LC）、R11=10 Ω、R12=10.0 kΩ、R13=2.05 Ω（R_CS）、R15=22.5 Ω（VDD 串联滤波）、C1=1 nF（钳位）、C2/C3=560 µF×2（输出）、C4/C5=4.7 µF×2（母线）、C7=330 nF（VDD）、C8=1000 pF/500 VAC（Y 电容）、C6/C9/R8=无值不贴、D1=MURS160、D2=B340LB-13-F、D3=RS1B-13-F、D4=SMBJP6KE82A、D5=HD06、L1=470 µH、Q1=STD2HNK60Z-1、T1=750312723（950 µH）、U1=UCC28700。图注：“Note: No Value Means Not Populated”（无值=不贴装）。
〔译注〕
- R8 实为 CBC 电阻位：放大核对原理图连线，U1 的 1 脚（CBC/NTC）经 R8 接地——R8 不贴即 CBC 悬空=最小线缆补偿（V_CVS(min)=−15 mV typ@VS）。DS §11.1 布局节的 R15+C7=VDD 低通与此互证（若 R15 是 CBC 电阻，则 DS 的“R15 与 C7 在 VDD 脚构成低通”无从成立）。
- BOM 与原理图设计器不一致：BOM 表第 17 行为 “R14 = 22.5 Ω，数量 1”，原理图同值电阻标号 R15——同一实贴件（本 EVM 无第二只 22.5 Ω），以原理图标号/DS §11.1 口径（R15）为准。
- R11（10 Ω）/R12（10.0 kΩ）在原理图该区域连线密集，本库从 300 dpi 翻拍无法无损判读其精确接法（推测为 R_CS 相关并联/检测网络，待核实）；不影响设计计算——R_CS 有效值 2.05 Ω 已由 DS 式 25（L_P=950 µH）与式 23（I_OCC=1 A）双向锁定，见 03 篇 Step 12/14。

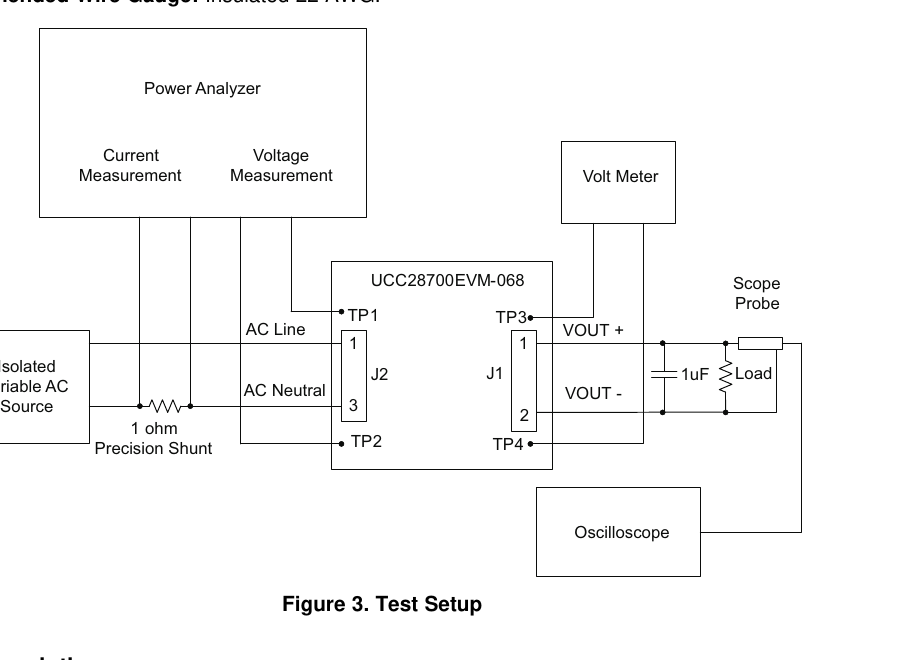

5 测试装置（Test Setup，原文第 6 页）
安全：本评估模块未做封装防护，存在远高于 50 V DC 的电压——未经电力电子操作与测试安全培训者请勿使用。
设备清单（原文逐条）：
- 电压源：隔离交流源或可调交流变压器，能输出 265 V AC、可承受 10 W；
- 电压表：数字电压表一只；
- 功率分析仪：可测 1 mW~10 W 输入功率、可承受 265 V RMS 输入。多数功率分析仪在测量 5 W 及以下输入电流/功率时需要精密分流电阻——请阅读功率分析仪用户手册正确设置；
- 示波器：4 通道、100 MHz；探头耐压 600 V；
- 输出负载：可在 5 V 下承受 5 W 的电阻负载或电子负载；
- 推荐线规：绝缘 22 AWG。
测试点功能表（原文表）：
| 测试点 | 名称 | 描述 |
|---|---|---|
| TP1 | AC Line | 交流火线的开尔文连接 |
| TP2 | AC Neutral | 交流零线的开尔文连接 |
| TP3 | VOUT + | 输出正的开尔文连接 |
| TP4 | VOUT − | 输出负的开尔文连接 |
〔译注〕开尔文连接（Kelvin connection）=电压检测点与电流流过点分开走线的四线测法——待机功率与效率测量必须用 TP1~TP4 而不是接线端子，否则端子接触电阻污染毫瓦级读数。图 3 中功率分析仪电流测量经 1 Ω 精密分流器接入，电压测量并接；输出侧经 1 µF 并联+负载，示波器探头挂在 VOUT+。
6 性能数据与典型特性曲线（Performance Data and Typical Characteristic Curves，原文第 7~9 页）

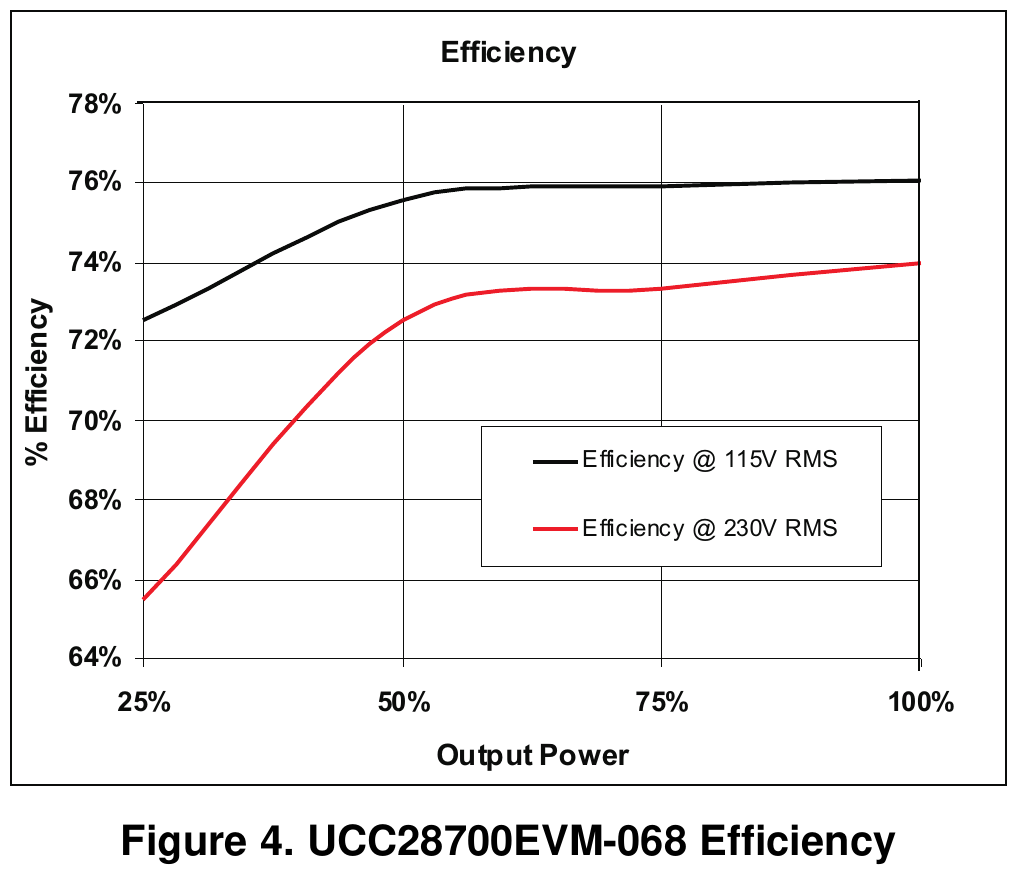

6.1 效率（图 4）
横轴输出功率 25%~100%，纵轴效率 64%~78%：115 V RMS 满载≈76%、230 V RMS 满载≈74%；25% 载时 115 V≈72.5%、230 V≈65.3%（230 V 轻载效率低——轻载下频率仍偏高、固定损耗占比大，与 02 篇FM1 段分析一致）。与规格表 74%~76% 互洽。
6.2 启动波形（图 5~8）
| 图 | 条件 | 内容 |
|---|---|---|
| 图 5 | 115 V RMS，空载 | 输出软启动升至 5 V，无过冲 |
| 图 6 | 115 V RMS，5 Ω 负载 | 恒流段斜坡上升后进稳压（02 篇 §6 启动序列的实测形态） |
| 图 7 | 230 V RMS，空载 | 同图 5，高线口径 |
| 图 8 | 230 V RMS，5 Ω 负载 | 同图 6，高线口径 |
（图 5~8 为示波图位图，读数以原 PDF 图面为准；本库翻拍：img/evm_fig5_6_启动115V.png、img/evm_fig7_8_启动230V.png。）

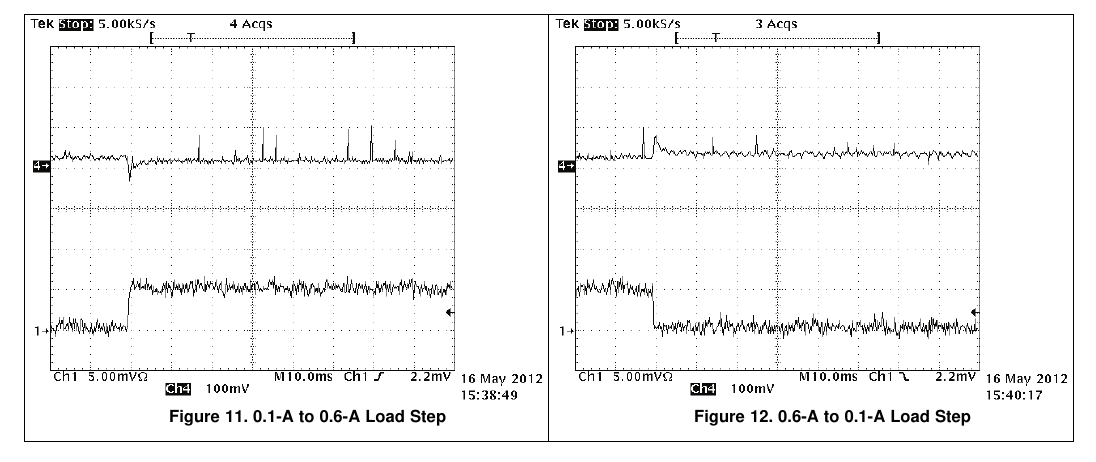

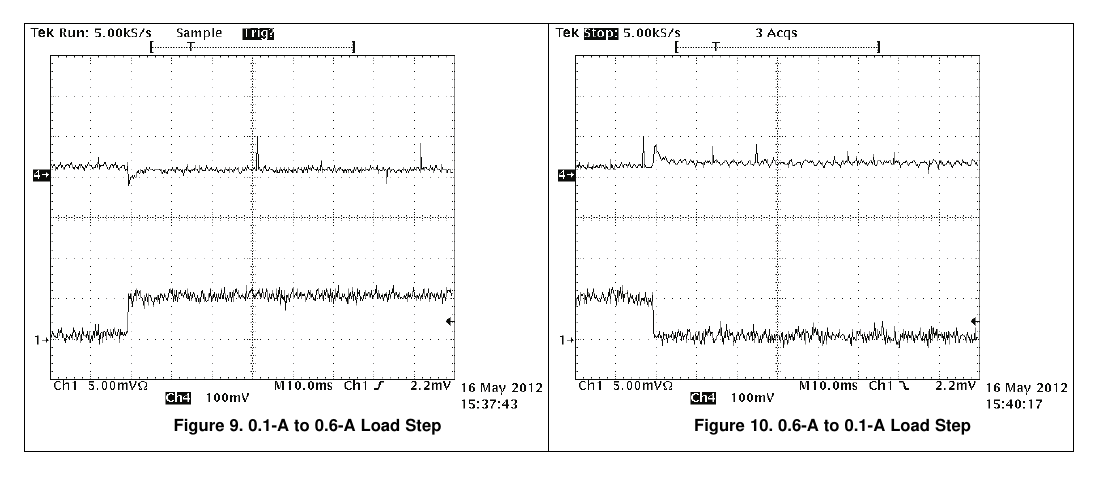

6.3 负载瞬态（图 9~12）
| 图 | 条件 | 内容 |
|---|---|---|
| 图 9 | 115 V RMS | 0.1 A→0.6 A 负载阶跃 |
| 图 10 | 115 V RMS | 0.6 A→0.1 A 负载阶跃 |
| 图 11 | 230 V RMS | 0.1 A→0.6 A 负载阶跃 |
| 图 12 | 230 V RMS | 0.6 A→0.1 A 负载阶跃 |
规格要求阶跃期间 V(OUT) 保持 4.1~6 V（表 §3）——由 C2/C3=1120 µF 后备支撑（03 篇 Step 3）。CH1=I(OUT)，CH4=V(OUT) 带 5 V 偏移〔译注：DS 图 25/26 同口径，逐图读数见原 PDF〕。

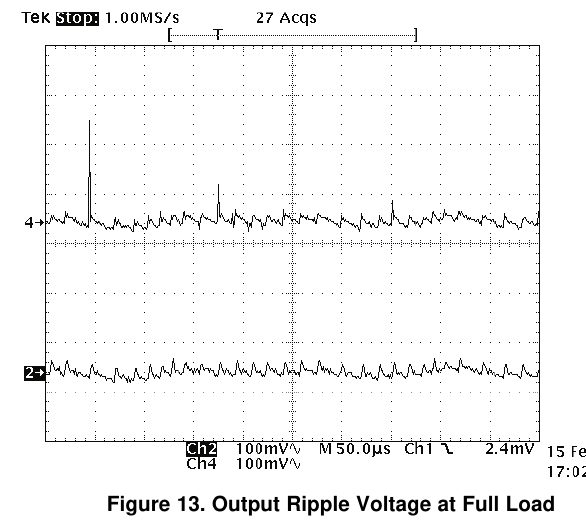

6.4 输出纹波电压（图 13）
原文两条说明（逐字翻译）：
- CH4 = EVM 输出端的 V(OUT)；
- CH2 = 在 1 m 线缆末端并联 1 µF 电容处测量的 V(OUT)——线缆末端输出纹波小于 50 mV。
〔译注〕DS 图 27（同板同测试）称 “3M of cable”——1 m（EVM）与 3 m（DS）口径不一致，结论一致：线缆电感+末端 1 µF 构成第二级滤波，受电端纹波比板上更低。图 13 示波图：CH2/CH4 均 100 mV/格，时基 50 µs/格（图面文字层读数）。
7 EVM 装配图与 PCB 布局（原文第 10~11 页，图 14~17）
| 图 | 内容 | 本库翻拍 |
|---|---|---|
| 图 14 | 顶视装配图（Top Assembly Drawing） | img/evm_fig14_15_顶视装配与PCB.png（左半） |
| 图 15 | 顶层 PCB 图（Top PCB Drawing） | 同上（右半） |
| 图 16 | 底视装配图（Bottom Assembly Drawing） | img/evm_fig16_底视装配.png |
| 图 17 | PCB 装配图（PCB Assembly Drawing） | img/evm_fig17_PCB布线.png |
布局要点与 DS §11.1 一致（04 篇 §3逐条翻译并解释）：可见 T1 居中、Q1/U1 紧邻、C7 贴 VDD 脚、R7/R9 贴 VS、C6/C9/R8 空位在图 14/16 中可见未贴装。
8 材料清单（List of Materials，原文第 12 页表，全表 21 行）
The EVM components list according to the schematic shown in Figure 2（元件清单按图 2 原理图）。
| 数量 | 位号 | 描述 | 料号 | 制造商 |
|---|---|---|---|---|
| 1 | C1 | 电容，陶瓷贴片，200 V，±10%，1206，1 nF | STD | STD |
| 2 | C2, C3 | 电容，电解，10 VDC，−55~125 ℃，±20%，560 µF | RHT1A561MDN1 | Nichicon |
| 2 | C4, C5 | 电容，电解，400 V，−25~85 ℃，±20%，4.7 µF | UVR2G4R7MPD | Nichicon |
| 0 | C6, C9 | 电容，陶瓷，25 V，X7R，±10%，0805 | STD | STD |
| 1 | C7 | 电容，陶瓷，50 V，X7R，±10%，0805，330 nF | STD | STD |
| 1 | C8 | 电容，陶瓷圆片，0.001 µF，500 VAC，1000 pF | 440LD10-R | Vishay-Sprague |
| 1 | D1 | 二极管，超快整流，1 A，600 V，DO-41，MURS160-13-F〔译注：描述栏印 “MURS160-13-F”，料号栏印 “1N4934”——原文两栏不一致，以原理图/描述栏 MURS160 为准〕 | 1N4934 | Fairchild Semi. |
| 1 | D2 | 二极管，肖特基，3 A，40 V，SMB | B340LB-13-F | Diodes Inc |
| 1 | D3 | 二极管，快恢复，400 V，1 A，SMA | RS1B-13-F | Diodes Inc |
| 1 | D4 | 二极管，TVS，82 V，600 W，SMB | SMBJP6KE82A-TP | Micro Commercial Co |
| 1 | D5 | 整流桥，600 V，0.8 A，玻璃钝化，4-SMD | HD06 | Diodes Inc |
| 1 | J1 | 接线端子，2 脚，6 A，3.5 mm | ED555/2DS | OST |
| 1 | J2 | 接线端子，3 脚，15 A，5.1 mm | ED120/3DS | OST |
| 3 | JMP1, JMP2 | 跳线，0.3 英寸长，PVC 绝缘，AWG 22〔译注：位号列印 “JMP1, JMP2” 但数量为 3，与原理图 JMP1/JMP2/JMP3 三只对照，疑漏 JMP3，原文如此〕 | 923345-03-C | 3M |
| 1 | L1 | 电感，径向，±10%，470 µH | RLB0608-471KL | Bourns |
| 1 | Q1 | MOSFET，N 沟道，600 V，2 A，4.8 Ω，IPAK | STD2HNK60Z-1 | ST Micro. |
| 1 | PCB | PWR068 | STD | STD |
| 1 | R1 | 电阻，贴片，1/10 W，1%，0805，Ω〔译注：阻值栏空缺——原理图 R1=487 Ω〕 | STD | STD |
| 1 | R2 | 电阻，贴片，1/10 W，1%，0805，3.01 kΩ | STD | STD |
| 1 | R3 | 电阻，TH 熔断功率型，3 W，10 Ω | PWR4522AS10R0JA | Bourns |
| 1 | R10 | 电阻，贴片，1/10 W，1%，0805，4.64 kΩ | STD | STD |
| 1 | R11 | 电阻，贴片，1/10 W，1%，0805，10 Ω | STD | STD |
| 1 | R12 | 电阻，贴片，1/10 W，1%，0805，10.0 kΩ | STD | STD |
| 1 | R13 | 电阻，贴片，1/10 W，1%，1206，2.05 Ω | STD | STD |
| 1 | R14 | 电阻，贴片，1/10 W，1%，0805，22.5 Ω〔译注：原理图同值电阻标号 R15（VDD 串联滤波），见 §4 译注 2〕 | STD | STD |
| 2 | R4, R5 | 电阻，贴片，1/10 W，1%，0805，5.11 M | STD | STD |
| 1 | R6 | 电阻，直插，1/4 W，5.11 M | STD | STD |
| 1 | R7 | 电阻，贴片，1/10 W，1%，0805，121 kΩ | STD | STD |
| 0 | R8 | 电阻，贴片，1/10 W，1%，0805〔译注：无值不贴——R8 为 CBC 线缆补偿电阻位，见 §4 译注 1〕 | STD | STD |
| 1 | R9 | 电阻，贴片，1/10 W，1%，0805，30.1 kΩ | STD | STD |
| 1 | T1 | 变压器，±10%，950 µH | 750312723 | WE（Würth） |
| 0 | TP1,TP2, TP3,TP4 | 测试点，红色，直插，色标 | 5000 | Keystone〔译注：数量 0 但实物板带 TP——原文如此；图 1 实物可见测试点〕 |
| 1 | U1 | 反激 PWM 控制器 | UCC28700DBV | TI |
9 TI 标准条款与重要声明（原文第 12~17 页，按 10 节忠实摘要）
〔译注〕原文第 12 页下半至第 17 页为 TI 评估模块标准条款（STANDARD TERMS AND CONDITIONS FOR EVALUATION MODULES）与重要声明，为 TI 所有 EVM 通用的法律文本。篇幅所限按节忠实摘要，法律效力以英文原文为准：
| 节 | 标题 | 要点（忠实摘要） |
|---|---|---|
| 1 | 交付（Delivery） | EVM 仅供产品/软件开发者在研发环境做可行性评估、实验或科学分析；无直接功能、非成品；不得直接或间接组装进任何成品/子组件；不得用于消费/家用；不得转售、转许可、出租、出借或作商业分销 |
| 2 | 有限保证与救济 | 不适用于软件（软件按其许可协议）；TI 保证 EVM 交付后 90 天符合 TI 公布规格；因使用方疏忽/误用/改动造成的缺陷免责；不符时 TI 可选择维修、更换或记账退款，维修件延续原保证期、更换件重新起算 90 天 |
| 3 | 监管声明 | 3.1 美国：非 FCC 认证 EVM 不得转售/营销，除非先取得 FCC 设备授权；Class A（商用环境）与 Class B（住宅环境）干扰声明全文照录于原文。3.2 加拿大：符合 Industry Canada 免许可 RSS 标准（含可拆卸天线条款）。3.3 日本：无线电波法合规要求（电波暗室使用/实验局许可/技术基准适合证明三种途径，附 TI 日本地址：东京都新宿区西新宿 6-24-1 西新宿三井ビル） |
| 4 | 使用限制与警告 | 4.1 不得用于功能安全/安全关键评估（包括生命维持应用）；4.2 使用前必须阅读用户指南及警告；4.3 运行不得超过推荐规格（超限可能致人身伤害/死亡/财产损失）；部分元器件正常工作即发热；仅限合格专业人员使用；接口隔离与漏电流限制由使用方负责；4.4 使用方负责判定并遵守适用法律法规及废弃回收义务 |
| 5 | 信息准确性 | TI 尽力准确提供 EVM 供应与功能信息，但不担保其准确、完整、可靠、即时或无误 |
| 6 | 免责声明 | 除上述有限保证外，EVM 及随附设计材料（含 EVM 设计本身）按“现状（AS IS）且含全部瑕疵”提供；TI 否认一切其他明示/默示保证（适销性、特定用途适用性、不侵权） |
| 7 | 使用方赔偿义务 | 使用方就任何不符合本条款的处置/使用引起的索赔、损害、损失、费用与责任，为 TI 及其许可方与代表抗辩、赔偿并使其免受损害——无论基于制定法、法规、侵权、合同或其他法律理论，即使 EVM 表现与描述/预期不符 |
| 8 | 责任限制 | 8.1 一般：TI 对任何特殊/间接/惩罚性/附带/后果性/惩戒性损害不负责（含拆除重装、替代采购、重测、机时、人工、商誉、利润、储蓄、使用、数据损失、营业中断）；诉讼时效 1 年。8.2 特别：TI 的累计责任以该批 EVM 实付总额为限；多项索赔不扩大该限 |
| 9 | 退货政策 | 除另有说明不提供退款/退货/换货；包装已拆封或损坏不可退货；价格/交付异议联系 TI；退货后 30 个工作日内全额退款（不含邮费包装费） |
| 10 | 管辖法律 | 德克萨斯州法律（不含法律冲突原则）；非专属管辖权在德州法院、执行地 Dallas County；任何美国或外国法院均可执行判决，TI 可在任何美国或外国法院寻求强制救济 |
重要声明（IMPORTANT NOTICE，原文第 17 页摘要）：TI 保留按 JESD46 更正/改进/变更并按 JESD48 停产的权利；买方下单前应获取最新信息，并核实其所依赖的信息现行且完整。TI 按销售条款担保元器件性能；除法律强制外不对每颗元器件的全部参数进行测试。TI 不承担应用协助或买方产品设计责任；买方对自己的产品与应用负全责。未经专项授权，TI 元器件不用于 FDA Class III（或类似生命攸关医疗设备）；除非特别指定，不用于军事/航空。（通信地址：Texas Instruments, Post Office Box 655303, Dallas, Texas 75265；© 2012–2015, Texas Instruments Incorporated）
10 修订历史（Revision History，原文第 12 页）
从 2012 年 7 月版到 A 版（2015 年 9 月）：
- 更改图 2 的引脚标签……第 5 页。 （注：先前版本的页码可能与当前版本不同。）
11 交叉校验汇总（本篇实贴值 vs 库内 00/03 篇设计值）
| 项目 | 00/03 篇（DS SLUSB41A 设计链） | 本篇（SLUU968 实贴） | 结论 |
|---|---|---|---|
| R_STR | 式 14 → 15.1 MΩ（C_DD=330 nF，T_STR=1 s） | R4/R5/R6=3×5.11 M=15.33 MΩ | ✅ 差 1.5% |
| R_S1 / R_S2 | 式 15/16 → 123.3 k / 30.06 k | R7=121 k / R9=30.1 k | ✅ 2% / 0.1% |
| R_CS | 式 23 → 2.01 Ω（N_PS=14） | R13=2.05 Ω | ✅（N_PS=14.3 时精确咬合） |
| R_LC | 式 17 → 4.65 kΩ（T_D=195 ns） | R10=4.64 kΩ | ✅ |
| C_OUT | 式 11 → 639 µF | C2/C3=1120 µF | ✅ 1.75× 裕量 |
| C_DD | 式 13 → 584 nF（全 C_OUT）/292 nF（单只口径） | C7=330 nF | ⚠️ 对应单只口径（03 篇 Step 5） |
| R_PL | 式 28 → 3.46 kΩ（η_SB=0.625） | R2=3.01 kΩ | ⚠️ 对应 η_SB≈0.56 保守假设 |
| 线缆补偿 | 式 5/18 → R_CBC 按需编程 | R8 不贴（CBC 悬空=−15 mV min） | ✅ EVM 最安全取向 |
| 匝比 N_PS/N_AS/N_PA | ≤14.1 / 3.58~3.74 / 3.65 | 反推 14 / 3.84 / 3.65（三链互洽） | ✅（03 篇 §4） |
| 满载效率 | DS 表 1：74%~76% | 图 4 实测：76%@115 V / 74%@230 V | ✅ |
| 待机 | 式 27~30 → 19.1 mW | 规格 ≤30 mW | ✅（裕量 36%） |
| 纹波 | DS 图 27：3 m 线缆末端 <50 mV | 图 13：1 m 线缆末端 <50 mV | ⚠️ 线缆口径不同，结论一致 |
| 输入范围 | DS 表 1：100~240 VAC | 原理图标注 90~265 VAC | ⚠️ 两口径并存（设计下限 90 VAC） |
精炼要点
| 要点 | 数值/结论 | 出处 |
|---|---|---|
| 板的定位 | 5 V/1 A USB 适配器评估板（25.4×68 mm，PWR068） | §2 |
| 测量守则 | TP1~TP4 开尔文连接 + 1 Ω 精密分流 | §5 |
| 实测背书 | 满载 76%/74%（115/230 V）、待机 ≤30 mW、线缆末端纹波 <50 mV | §6 |
| BOM 骨架 | R13=2.05 Ω（CC）/R7·R9（CV）/R10（线补）/3×5.11 M（启动）/R8 空位（线补） | §8 |
| 文档间三处口径差 | C_DD 口径、R_PL 保守度、线缆长度 1 m vs 3 m | §11 |
| 设计→实物咬合度 | 16 项交叉校验：12 项 ✓、4 项口径注记、0 项冲突 | §11 |
