TDK/EPCOS《NTC Inrush Current Limiters — Application notes》全文精译 — NTC 浪涌电流限流器
原文：TDK Electronics AG，《NTC Inrush Current Limiters，Application notes》，2019 年 7 月版，正文 7 页（页脚 Page 2 of 7 ~ Page 7 of 7，第 1 页为封面）。原文 PDF：
90_资料源/NTC_TDK-EPCOS_InrushCurrentLimiters.pdf（pdftotext 版同目录.txt）。本册是 01_TDK总技说全译（《NTC Thermistors — General technical information》，2018-01）的姊妹篇——总技说讲 NTC 器件全部特性（含 V/I 四段、热时间常数 τa/τc），本册专讲浪涌限流（ICL, Inrush Current Limiter）选型。 本篇为全文忠实精译：覆盖原文全部内容——1.1 浪涌限流原理、1.2 串联与并联、1.3 自热、1.4 负载降额、1.5 重启、1.6 最大允许电容、1.7 浪涌限流器选型要点（负载电容/稳态电流/所需浪涌抑制）、1.8 应用实例。图 1~7 逐图标注“见原 PDF 图 N（第 X 页）”。 文末“本库展开：浪涌限流器选型三步法”与“译者附注”为本库视角（原文无），素材取自本篇正文 + 01_TDK总技说全译 + 库内 EVM 文档，逐条标注来源。
译注约定：①本篇近乎无公式（唯一公式为嵌入图片，pdftotext 无法提取，已在 §1.7 标注「待核实」并给本库推导）；②图 1~7 均为曲线/装置示意图，逐图标“见原 PDF 图 N（第 X 页）”并附图内可读信息；图 1~7 共 7 张（本册全部插图）已从原 PDF 裁出并就地嵌入（img/ 目录下 icl_fig*.png…）；③原文内部交叉引用“§2.4 的降额”应为 §1.4，照录加译注；④数值一律照原文。
1. 利用非线性电压/电流特性（自热模式）的应用（原 PDF 第 2 页）
1.1 浪涌限流（Inrush current limiting，原 PDF 第 2 页）
开关电源、电动机或变压器等许多设备在开通瞬间会产生过大的浪涌电流（inrush current）——这可能会损坏其他元件或使保险丝熔断。把 NTC 热敏电阻与负载串联，就能以有吸引力的成本有效限制这些电流。
专为此应用开发的 NTC 热敏电阻，靠较高的冷态电阻在开通瞬间限制电流。电流负载使热敏电阻发热，阻值下降 10~50 倍，其消耗的功率也随之相应减小。与相同功耗的固定电阻相比，NTC 热敏电阻能更有效地处理更高的浪涌电流。

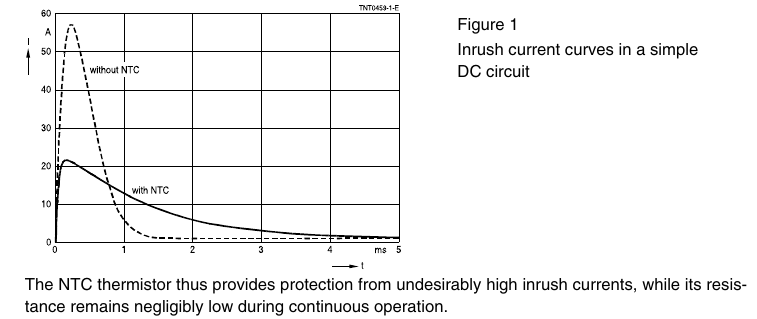

见原 PDF 图 1（第 2 页）：简单直流电路中浪涌电流曲线——带 NTC 限流（阻值下降）与不带 NTC 的对比示意。
NTC 热敏电阻由此提供对不希望的过高浪涌电流的保护，同时连续工作期间其阻值可忽略地低。
1.2 串联与并联（Series and parallel connection，原 PDF 第 2 页）
NTC 热敏电阻总是与待保护负载串联。若单只热敏电阻无法处理浪涌电流，可把两只或多只热敏电阻串联。
并联多只 NTC 热敏电阻是不允许的——因为负载不会均匀分配：承担电流最大的一只会发热，直到最终承受全部电流（可能导致器件损坏），而并联的其他热敏电阻仍保持冷态。

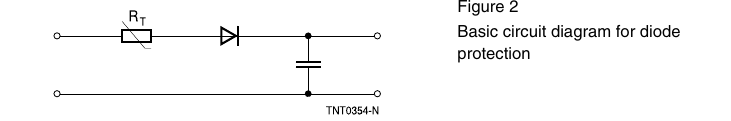

见原 PDF 图 2（第 2 页）：二极管保护的原理电路图（热敏电阻与负载串联、二极管与之并联用于旁路）。
图 3 给出一个典型的浪涌保护电路示例：

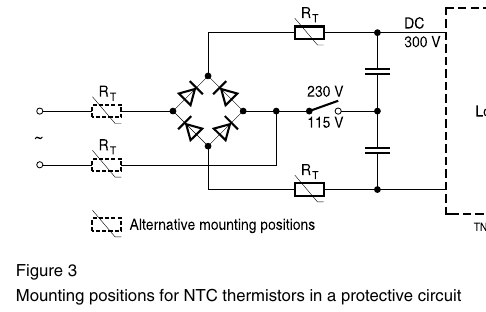

见原 PDF 图 3（第 3 页）：保护电路中 NTC 热敏电阻的安装位置——热敏电阻串在整流桥之后的母线正线或回线上，或直接串在交流输入线上。
选择最合适的 NTC 热敏电阻是有效电路保护的前提。第一个、也是最重要的判据，是连续工作时的最大电流——它由负载决定。
1.3 自热（Self-heating，原 PDF 第 3 页）
浪涌限流器工作时的自热取决于所加负载。虽然有部分热量被耗散掉，但 NTC 热敏电阻在极端情况下可能达到高达 250 ℃ 的平均温度。datasheet 标注的耗散系数 δ_th 是在静空气、T_A = 25 ℃、带夹紧触点的器件上测得的；测量条件改变（如气流扰动 = 风机提高耗散系数）会影响耗散系数。工作期间产生的热量也会通过引线耗散，因此安装 NTC 热敏电阻时要考虑到：最大负载时接触区域可能变得相当热。
1.4 负载降额（Load derating，原 PDF 第 4 页）
NTC 热敏电阻的功率处理能力不能在整个温度范围内被充分利用。电路尺寸设计时，下面的降额曲线给出在某环境温度（T_A）下电流须降低到何种程度的信息。

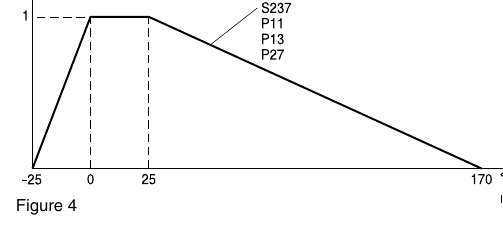

见原 PDF 图 4（第 4 页）：S237、P11、P13、P27 型的降额曲线——T_A = 环境温度 > 25 ℃；T_max = 170 ℃。

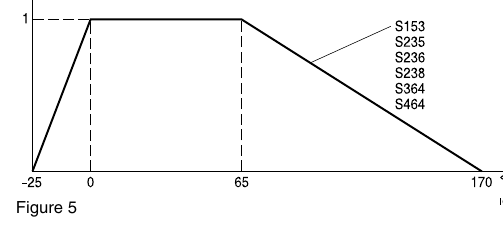

见原 PDF 图 5（第 4 页）：S153、S235、S236、S238、S364、S464 型的降额曲线——T_A = 环境温度 > 65 ℃；T_max = 170 ℃。
datasheet 标注的 I_max 值表示在 0 ℃~65 ℃ 温度范围内允许的最大连续电流（直流，或正弦交流的 RMS 值）。
1.5 重启（Restart，原 PDF 第 5 页）
负载关断后，热敏电阻缓慢冷却，阻值持续上升，但要 1~2 分钟后（视 ICL 型号而定）才达到完全阻值。因此某些应用在重启后旁路（bypass）热敏电阻可能有用——这样能更快恢复工作，系统性能也不受热敏电阻影响。
1.6 最大允许电容（Maximum permissible capacitance，原 PDF 第 5~6 页）
开通期间的电流远高于连续工作的额定电流。为评估这些电流浪涌的影响，TDK Electronics 采用如下按 IEC 60539-1 的标准程序：

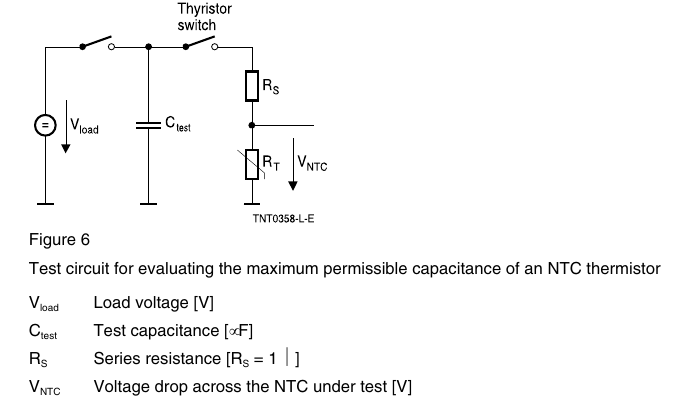

见原 PDF 图 6（第 5 页）：评估 NTC 热敏电阻最大允许电容的测试电路。图中：V_load = 负载电压 [V]；C_test = 测试电容 [µF]；R_S = 串联电阻 [R_S = 1 Ω]；V_NTC = 被测 NTC 两端压降 [V]。
测试电容 C_test 通过串联电阻 R_S 与 NTC 浪涌限流器放电。负载电压的选取要使放电开始时加在热敏电阻上的电压为 V_NTC = 375 V（对应 (230 V + ΔV)·√2）。

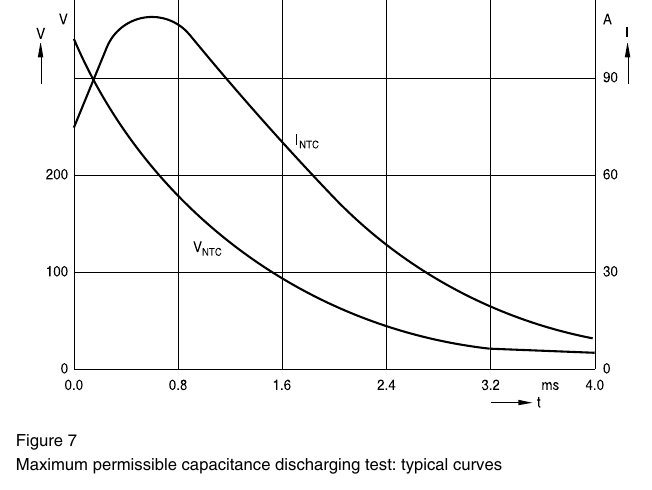

见原 PDF 图 7（第 6 页）：最大允许电容放电测试的典型曲线（放电电流/电压随时间的典型波形）。
可切换的最大电容取决于具体热敏电阻型号，由 datasheet 给出。
1.7 浪涌限流器选型要点（Notes on scaling an inrush current limiter，原 PDF 第 6~7 页）
选型浪涌限流器需要几项数据：
- 待保护设备的负载电容（决定元件最小尺寸）；
- 稳态电流（I_max）与最高环境温度；
- 对浪涌电流的所需抑制量（用于确定 NTC 浪涌限流器的 R25）。
待保护设备的负载电容：设备的高浪涌电流源于开通所需的更高能量——电源里能量需求主要来自负载电容，变压器里来自磁化能量。相应的开通动作以电流脉冲的形式加载到浪涌限流器上，因此必须知道这份能量才能选对元件；对给定电压可把它换算成电容。合适的 ICL 其最大允许电容（C_test）应高于应用中的电容值。
（译注：此处原文“按其他电压换算 C_test”的公式为嵌入图片，pdftotext 无法提取——「待核实，以原文 PDF 第 6 页为准」。我们的 C_test 数值对应 110 V 与 230 V 线路电压；若浪涌限流器用在其他电压（如电子电路的低压），合适的 C_test 很容易算出。[本库推导：浪涌限流器承受的是开通脉冲能量，能量守恒 E = ½·C·V²，保持同一能量等级时 C_test ∝ 1/V²，即 C_test(V₂) = C_test(V₁)·(V₁/V₂)²——属本库推断，待核实。] 所需 C_test 决定元件的最小尺寸。）
稳态电流与最高环境温度：选择元件使稳态电流不超过浪涌限流器的最大允许电流（I_max）。最大允许电流由 I_max 数值与最高环境温度下的降额（原文交叉引用“2.4”，应为 §1.4——照录加译注）合成得出。设计选型时要记住线路电压波动与设备自身不同工作状态（稳态电流）的可能性，并采取适当的预防措施。
所需浪涌抑制量：单凭所需 C_test 就能决定所需元件型号。在该型号内，最大稳态电流又决定了本应用能用的最高冷态电阻（R25）。浪涌限流器的冷态电阻（R25）越高，浪涌电流被抑制得越多。若某元件的限流效果不足，就选更大一号的型号。
1.8 应用实例（Application examples，原 PDF 第 7 页）
浪涌限流器主要用于工业电子与设备工程。应用实例：荧光灯、投影灯、卤素灯的浪涌限流，厨房电器的转速限制，电机与开关电源的软启动等。TDK Electronics 热敏电阻有多种尺寸与额定阻值，能最优匹配应用；产品线从**小型 S153（最大功率 1.4 W）**到目前最大的 S464（最大功率 6.7 W），最大连续交流电流可达 20 A。
本库展开：浪涌限流器选型三步法（本库视角，非原文内容）
以下为本库视角的工程归纳，事实底稿来自本篇上述章节（标注出处节号）与 01_TDK总技说全译（标注§号）。
- 三步选型法（对应 §1.7）：①由负载电容定最小尺寸——按 §1.6 的 C_test 判据，目标 C_test > 应用电容（能量口径 ½CV²，冷态上电最严苛）；②由稳态电流 I_max + 最高环境温度定“允许的最大 R25 上限”（§1.7 末段——I_max 指 0~65 ℃ 范围内、需按 §1.4 降额曲线在更高温度打折）；③由所需浪涌抑制量在约束内选 R25——R25 越高限流越强、但稳态压降/损耗越大，两者折中（§1.1）。
- 为什么并联被明令禁止（§1.2）：NTC 负温度系数自热使电流不均正反馈放大——电流大的一只更热、阻值更低、吸走更多电流直至独自承受全部 → 与正温度系数 PTC（并联自均流）恰好相反。
- 结构性弱点即 τc（§1.5 + 00 篇 §3.2.7）：掉电后要 1~2 分钟才恢复满阻值——“快速插拔/跳闸重启”时浪涌抑制能力大打折扣；对策：§1.5 建议的旁路开关/继电器（启动完成后短接 ICL，即库内 EVBUM2822 的 J11 短接法），或改用主动限流（PTC、继电器+电阻、电子预充电路）。
- 与 PTC/主动限流对比：NTC 的优点是便宜、无源、可吸收大能量脉冲（§1.1“比同功耗固定电阻更高效”）；缺点是持续电流下的稳态损耗（热态阻值仍非零）、冷却时间（τc）与自热 250 ℃ 高温（§1.3，接触区域发热、须注意安装与散热）；PTC 稳态损耗更大、吸能差；主动限流（继电器/预充电阻 + 旁路）零稳态损耗但贵、有机械寿命/控制电路。小功率适配器选 NTC（库内 65W 级 EVM 常见），大功率/服务器电源常用继电器预充或双级。
- 与库内 EVM 的对照：NCP1680/05_EVBUM2822精译_300W 的 J11（涌流限流器旁路）默认短接、RT2 位号留给 NTC ICL——正是 §1.5“重启后旁路”思路的实物化；NCP1680/05_EVBUM2886精译_图腾柱 用涌流旁路二极管（D101/D102 经母线给电容预充电）替代 NTC 路线——主动/被动两种上电浪涌对策同库可查。
- 做一个落地核算（本库示例，非原文数据）：某 65 W 适配器，母线 82 µF、220 V 上电峰值 ≈ 311 V。若不限流，充电电流只受整流桥+电容 ESR 限制、极易到几十安培；用冷态 R25 = 5 Ω 的 ICL，首波电流被限到 I ≈ 311 V/5 Ω ≈ 62 A、随后随阻值下降衰减；若目标把首波压到 30 A 以下，则需 R25 ≥ 311 V/30 A ≈ 10 Ω（本库推算，实际按 §1.6 C_test 判据校核该 R25 下能否吸收 ½·C·V² = ½·82 µF·311² ≈ 4 J 的脉冲能量——能量吸收能力看型号 datasheet）。这就是“§1.7 三步法”里第③步的算术：R25 是唯一同时决定浪涌抑制深度与稳态损耗的自由度。
译者附注（全库视角）
- 关键数字速查：阻值下降因子 10~50；自热极端平均温度 250 ℃；δ_th 按静空气、25 ℃、夹紧触点标定；I_max 定义域 0~65 ℃（更高温按降额曲线打折）；最高允许本体温度 T_max = 170 ℃；重启恢复满阻值 1~2 分钟（视型号）；C_test 按 IEC 60539-1 放电法、V_NTC = 375 V（=(230 V+ΔV)·√2）对应 110/230 V 线路；产品线功率 1.4 W（S153）~6.7 W（S464）、最大连续 AC 20 A；两类降额曲线：S237/P11/P13/P27 从 >25 ℃ 起降，S153/S235/S236/S238/S364/S464 从 >65 ℃ 起降。
- 与总技说的参数衔接：本篇“稳态损耗/自热”对应 00 篇 §3.2.5 的 P25、§3.2.3 的 δ_th；“冷却”对应 §3.2.7 的 τc（85 ℃→47.1 ℃ @25 ℃ 静空气）；“R25 越高限流越强”对应 §3.2.1 V/I 四段的下降段（dV/dI<0）。两册合起来才是完整的 ICL 选型资料。
- OCR/转写存疑点：①§1.7 的 C_test 电压换算公式为嵌入图片，未能提取（「待核实，以原 PDF 第 6 页为准」），本库推导 C_test ∝ 1/V² 为推断；②原文交叉引用“§2.4 的降额”应为 §1.4，照录加译注；③图 4/5 降额曲线的具体刻度以原 PDF 为准，译稿只转录图题与起降温度。
