XDPS2201 — 03 典型应用与设计计算

对标 TI 数据表“Application and Implementation”写法：Design Requirements 表 → 编号设计步骤（每步式子+代入+结果）→ 关键元件选型表。计算主干全部用 DS 原式（式号照 DS）；DS 未给出的（Cr、自举、热）按业界经验推算并标注“本库推算”。默认配置（表 5~21）本身即一份 65 W USB-PD 参考设计，本篇把它“反推”成完整设计流程。

本篇总结

1. 设计顺序与单管反激完全不同：先定匝比（由低母线调节能力倒逼，N·Vout<Vin(min)），再由 tTRANSnom 定 Lm，再由式 17 一次算死 RShunt——三步全是“控制器配置反过来圈定功率级”，这是数字混合反激的特有逻辑。
2. 匝比 N=2.83（DS 默认）：低母线 D≈0.63、高母线 D≈0.15；若照搬标准反激的 VOR≈100 V（N≈5）习惯，低母线 D>1 直接失调节——AHB 的匝比只有反激习惯的一半，代价是次级应力升到 ~152 V（选 200 V SR）。
3. Lm≈69 µH 由式 7 反推：Lm = tTRANSnom·N·Vout/IMAGpp，其中 IMAGpp = 2·Ioutnom/N 恰为恒等式——tTRANSnom=2.8 µs 是 IC 侧“锚”，变压器照此绕。
4. RShunt≈95 mΩ 无试凑空间（式 17）；CS 阈值全程随 Vin/模式重算（式 15~21），标称点 0.257 V、OCP1max 点 0.419 V，与 VCSOPmax=437 mV、OCP2=600 mV 构成完整的电压梯度。
5. Cr≈470~560 nF 薄膜电容（本库推算，纹波取 VCr_avg 的 10~18%）；ZVS 能量校验：IMAGnegmaxRVS=0.91 A 提供 28.5 µJ，可摆 ~0.4 nF 节点电容到 373 V——漏感 Lr 取 1~2% Lm 起步、按 ZVS 波形迭代。
6. 配置阶段=把设计值填回表 5~21：本例全部用 DS 默认值即可；若改功率档，须同步改 N/Voutnom/Ioutnom/tTRANSnom/kRvs 五个根参数。
7. 容差收尾：按表 22 推导关键阈值的 min/max，验证保护裕量（OVP 上限 22.9→23.3 V 仍低于 SR 管耐压；吸合下限 117 V 仍低于最低工作母线）。
8. 热预算：驱动 0.24 W + IC 静态 0.13 W ≈ 0.37 W，占 PTOT=0.63 W 的六成——管子 Qg 是第一敏感项（本库核算）。

1. Design Requirements（设计需求表）

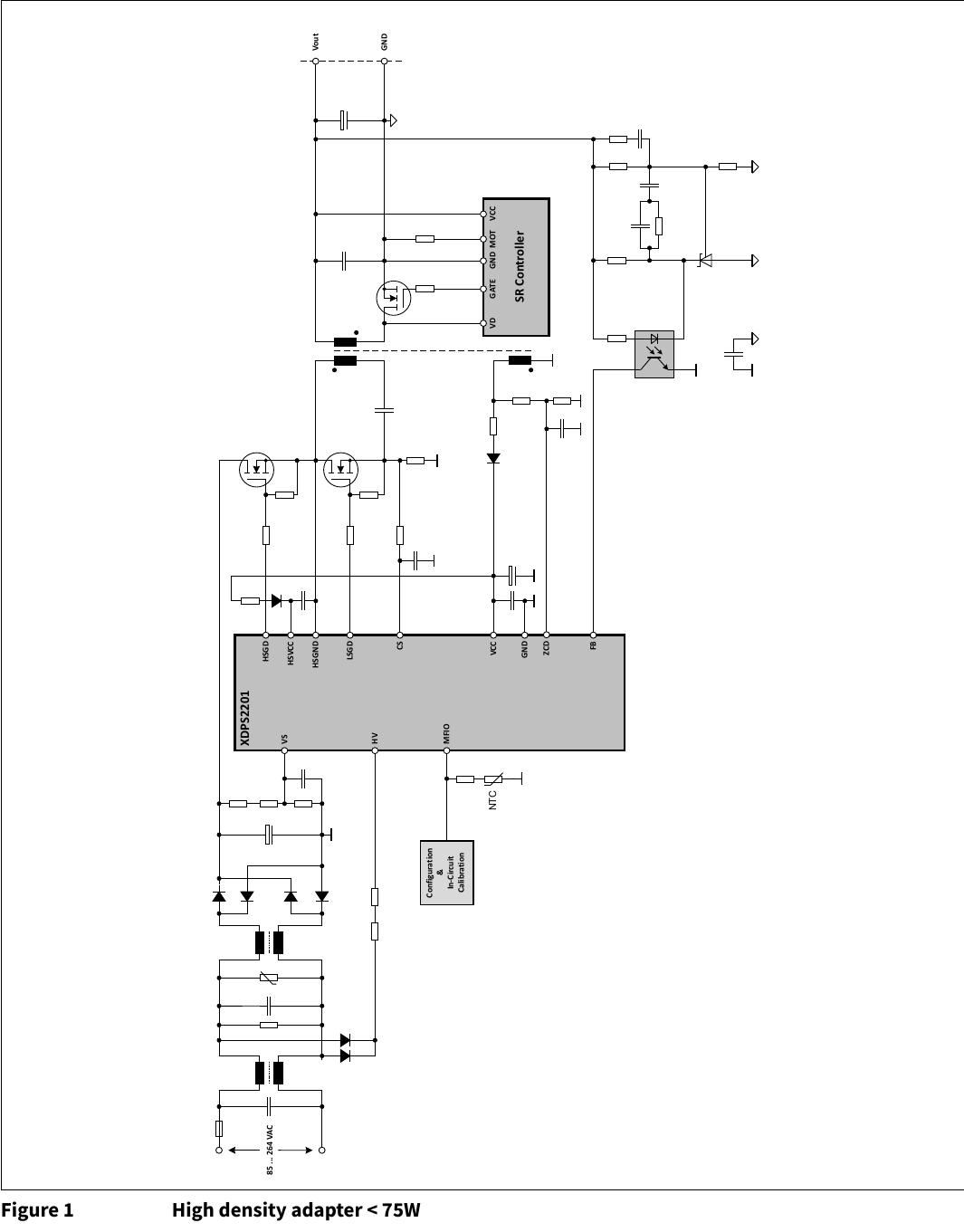

典型应用图（DS 图 1，翻拍）：

2. 编号设计步骤

步骤 1：母线与输入级

• 母线：Vin(min)=85×√2−纹波 ≈ 90 V DC；Vin(max)=264×√2 ≈ 373 V DC。
• 输入过压保护点按 DS 默认：VVSOVP×kRvs = 2.270×168.25 ≈ 382 V DC（≈270 VAC）——紧贴高线 373 V，压敏电阻/母线电容耐压选 450~500 V。
• 吸合点 0.737×168.25 ≈ 124 V DC（≈88 VAC）：设计若需 85 VAC 起机，必须下调 kRvs（改 VS 分压比并同步写配置）——默认配置的起机点是 ~88 VAC（本库分析）。

步骤 2：匝比 N（先于一切变压器参数）

依据（式 1，Lr≪Lm 近似）：D ≈ N·Vout/Vin。可调性要求 N·Vout < Vin(min)：

• N(max) = 90/20 = 4.5（D=1 极限）；取低线 D≈0.6~0.65 → N = D×90/20 ≈ 2.7~2.9 → N=2.83（DS 表 5 默认，自洽）。
• 校验 VCr_avg = N·Vout = 56.6 V（式 4）→ Cr 选 100 V 薄膜（≥1.8 倍裕量）。
• 次级应力：Vout + Vin(max)/N = 20+132 ≈ 152 V → SR 管选 200 V（比标准反激 N=5 时的 95 V 高一档，这是低匝比的代价）。
• 初级两管应力：各自承受 Vin(max)=373 V+谐振尖峰 → 500~650 V 超结/SiC；ZVS 消除开通振铃后 600 V 裕量充足（本库推算）。

步骤 3：磁化电流水平（式 5/10，全部由“标称点”锚定）

• 基准：ISET(反射输出电流) = 2·Ioutnom/N = 2×3.25/2.83 = 2.30 A。
• 负磁化（DS 表 6 默认百分比×基准）：IMAGnegnom = 17.4%×2.30 = 0.40 A；IMAGnegmaxCRM = 31.6%×2.30 = 0.73 A；IMAGnegmaxRVS = 39.5%×2.30 = 0.91 A。
• 正磁化（式 5 反解）：IMAGpos = ISET+IMAGneg = 2.30+0.40 = 2.70 A（标称点）；磁化摆幅 IMAGpp = 2.30 A（恒等式 IMAGpp=2·Ioutnom/N）。
• 含义：不管母线高低、不管什么模式，磁化电流摆幅不变，只是“摆的位置”随 Vin 平移——变压器 ΔB 恒定，磁芯设计一次到位。

步骤 4：Lm 与 tTRANSnom（式 7 反推）

• 式 7：tdemag = Lm·IMAGpp/(N·Vout)。令标称 tdemag = tTRANSnom = 2.8 µs（DS 表 6，IC 侧时序锚）： Lm = tTRANSnom×N×Voutnom/IMAGpp = 2.8 µs×56.6/2.30 ≈ 69 µH。 （等价闭式：Lm = tTRANSnom·N²·Voutnom/(2·Ioutnom) = 2.8 µ×8.01×20/6.5 ≈ 69 µH。）
• 变压器绕制目标：Lm≈69 µH，漏感 Lr 初值取 1~2% Lm ≈ 0.7~1.4 µH（+可选外置电感，DS §3.1：Lr 可以只是漏感）。
• 校验 tmag（式 6）：低线 (90−56.6)/69 µ = 0.48 A/µs → tmag = 2.30/0.48 ≈ 4.7 µs；高线 ≈0.50 µs。周期 8.5/3.6 µs → fsw ≈ 118/290 kHz（本库核算）。
• 若希望压低高线频率：加大 tTRANSnom（同时 Lm 按上式等比放大、IMAGpp 等比缩小）——但注意 ZVS 能量与 Cr 伏秒都要重算。

步骤 5：RShunt 与 CS 阈值核对（式 17/15/18~21）

• 式 17：RShunt = (N/2)×ISETnom%×VCSOPmax/Ioutnom = 1.415×0.5×0.437/3.25 ≈ 95 mΩ。取标称 95 mΩ（0.5 W 以上，本库推算：Irms≈1.6 A → 0.24 W，留倍余量）。
• 标称 CS 阈值（式 15）：VCS = 0.5×0.437 + 0.40×0.095 = 0.2185+0.038 = 0.257 V（对应 2.7 A 峰值）。
• 角落核对（式 18/20）：低线 0.257 V ↔ 高线 0.5×0.437+0.73×0.095 = 0.288 V（CRM）。
• 保护梯度：OCP1lev1 125% → 0.625×0.437+IMAGneg×RShunt ≈ 0.31~0.34 V；lev2 140% ≈ 0.33~0.36 V；OCP1max 160% ≈ 0.419 V < VCSOPmax=437 mV < OCP2=600 mV——梯度逐级拉开且都不越界（本库核算，式 51~59 口径）。

步骤 6：谐振腔 Cr 与 ZVS 校验（本库推算，DS 无直接公式）

• Cr 的职责：隔直（稳态电压 =VCr_avg=56.6 V）+ 参与谐振。按“充电段伏秒积分”估纹波：ΔVCr = Iavg·tmag/Cr，取 ΔVCr ≈ 10~18%×56.6 V（业界经验）→ Cr = 1.15 A×4.7 µs/8 V ≈ 0.54 µF → 选 470~560 nF/100 V 薄膜（CBB），实测定型。
• ZVS 能量校验（HS 开通侧，最恶劣=高母线）：½·Lm·IMAGnegmaxRVS² = 0.5×69 µ×0.91² = 28.5 µJ；摆满 373 V 需 ½·Cnode·Vin²，反解可摆节点电容 ≈0.41 nF。两管 Coss+杂散若超出此值 → ZVS 丢失 → 必须加大 IMAGnegmaxRVS% 或减小节点电容（选小 Coss 管/优化变压器绕法）。
• Lr 定型方法（业界经验）：先按漏感自然值绕，实测 ZV-RVS 波形（图 9 的相位 7 振铃）与 ZVS 裕量，必要时外置电感微调；Lr 变化会改变 LrCr 谐振半周期（相位 3/8 的形状），IC 时序闭环能吸收一部分，但能量裕量要留。

步骤 7：辅助绕组与 ZCD 分压（VZCDnom 锚定）

• LAUX 分压按 VZCDnom=1.3984 V @ Vout=20 V（DS 表 6）设计；辅助绕组匝数 = 次级匝数×(VAUX+VZCD 比例)/Vout 按常规折算（本库推算）。
• 由此各保护点折算到输出侧：OVP = 1.600/1.3984×20 = 22.9 V；UVP = 0.220/1.3984×20 = 3.1 V；模式切换点 0.74/0.81 V → 10.6/11.6 V。OVP 上限按 TC_V3a 推导 max = 1.005×1.600+0.091 = 1.698 V → 24.3 V，仍低于 200 V SR 管与 25 V 输出电容——裕量成立（步骤 10 的容差方法示范）。

步骤 8：VCC 电容与启动链

• RHV+2 二极管接母线；RHV 限制峰值充电电流（DS 表 26 注 50），典型 100~200 kΩ（本库推算，兼顾 600 V 侧损耗 <10 mW 量级与启动时间）。
• CVCC：窗口 = 从 VVCCon(20.5 V) 到 VVCCoff(8.4 V)，即允许压降 12 V；期间须覆盖硬件初始化 3.2 ms + 吸合检查 ~2 ms + 启动斜坡上升至辅助绕组接管（数 ms~数十 ms，IVCCop=11 mA typ + 驱动）。取 C ≥ I·t/ΔV ≈ 15 mA×15 ms/12 V ≈ 19 µF → 22~47 µF（本库推算）；同时不宜过大：锁存复位要求 VCC 跌破 8.4 V，CVCC 太大则拔交流后复位拖延（DS §3.4.1 注意事项）。
• 突发期校验：IVCCBMpsm0=0.7 mA，帧间隙无开关自供电 → VCC 缓跌；须保证稳态突发中 VCC > VVCCslpHVon=10.5 V（DS §3.2.4 注意事项），否则 HV 单元反复补电、待机指标报废。

步骤 9：配置填写（表 5~21 → 本设计）

步骤 10：容差等级收尾（表 22 方法，挑三个关键点）

• 吸合点（TC_V1b，VVSBIP=0.737 V）：min = 0.994×0.737−0.040 = 0.693 V → 116.6 V DC；max = 0.781 V → 131.4 V DC。母线设计须保证 ≥132 V（≈93 VAC）后 100% 起机，或下调 kRvs。
• OVP 点（TC_V3a，VZCDOVP=1.600 V）：max = 1.698 V → 24.3 V（如步骤 7）。
• OCP1max（TC_V2，0.419 V 设定）：±0.034 V → 峰值电流 2.7~3.5 A 抖动 ——RShunt 精度（1%）+此容差共同决定 OCP 精度，RShunt 别用 5% 件。

步骤 11：次级与 SR 协同

• SR 控制器最小导通时间 必须 < tZVSmin=600 ns（DS 图 29 注意+表 8 注，红线）；否则 ZVS 脉冲期间 SR 被触发、HS 开通直通。
• SR 管耐压 200 V（步骤 2）；关断点按 ZCS（谐振过零）天然实现，次级无硬关断振铃——EMI 比标准反激干净一档。

步骤 12：热与损耗预算（本库核算）

步骤 13：输出电容与突发纹波核算（式 40/41，本库核算）

• 突发帧内输出电流脉冲：IoutBM ≈ (tHB/tHBex)·½·N·(IMAGposRVS(+)+IMAGneg)。第一谷口径 tHBex≈4.6 µs、tHB≈3.6 µs（本库核算）→ IoutBM ≈ 0.78×1.415×2.30 ≈ 2.5 A——每包 2.5 A、平均 0.13 A（4% 负载）→ 帧占空比 ≈5%（式 41）。
• 输出纹波两项核算：①CRM 段开关纹波 ΔV≈IoutBM 峰×tLSon/Cout+ESR 项（常规口径）；②突发低频包络 ΔV_env = IoutBM×tBMon/Cout（帧内净充电量）。要求 5% 负载纹波 ≤100 mV 时，Cout（含 ESR）按 ②设计 ≥ 2.5 A×0.4 ms/0.1 V ≈ 1000 µF 量级固态/混合电容（本库推算，帧时长随 VFB 摆率实测迭代）。
• 校验退出冲击：快退出阈值 1.82 V 对应满请求——负载阶跃 0→满时先快退出再靠 OCP1max 160% 限流补电，Cout 还需满足 pd 跌落要求（USB-PD 瞬态响应口径，本库推算）。

步骤 14：输入母线电容（保持时间口径，拓扑无关）

• 保持时间 10 ms（半个工频周期掉波）：C ≥ 2·Pin·t/(Vin_high²−Vin_min_op²)。取 Pin=72 W、Vin_high=373 V、Vin_min_op=280 V：C = 2×72×0.01/(373²−280²) = 1.44/67400 ≈ 21 µF→ 取 2×15 µF/450 V（并考虑纹波电流与寿命降额，本库推算）。
• 混合反激不改变此口径（DS 无输入电容减免声明）；省的是变压器与开关损耗，不是母线电容（呼应 02 §3 的应力对比表）。

步骤 15：传导 EMI 计划（抖频与 ZCS 的红利）

• 频谱主峰：fsw 118~290 kHz 随母线摆动本身就有“天然扩频”效果；高线段（>177 VAC）抖频再叠 dJitterspread%=10% → 峰值再降 ~5~10 dB（业界经验量级，实测为准）。
• 次级 ZCS（谐振过零关断）消除二极管反向恢复尖峰——传导段 150 kHz~1 MHz 的典型“次级振铃峰”比标准反激干净一档（DS 拓扑属性推论）。
• 低母线段无抖频（VS<1.486 V 不使能）→ 传导测试的最差点在低母线，扫频覆盖要含 90 VAC（本库分析）。

步骤 16：改功率档时的配置联动清单

改任何一个根参数，按此表全链联动（本库整理）：

3. 关键元件选型表

4. 环路与模式交接（简述）

• 内环：峰值电流控制（CS 撞逐周期计算阈值）+PDC——近似一阶系统；外环：光耦→FB 控制律（式 13 线性区）。
• 补偿按重载 CRM 设计即可：模式切换由 IC 内部迟滞管理，ZV-RVS/突发段环路边际效应被“帧占空比控制”（式 41）天然平滑。
• RHP 零点约束比单管反激缓和（退磁期由时序主导、不受占空比突变的直接冲击，本库推断），带宽可适度放宽，实测为准。

4.1 变压器工艺要点（漏感即谐振电感，业界经验）

• 绕合松紧直接写进控制律：Lr=漏感是谐振腔成员（式 6/7 的 tmag/tdemag 不含它，但相位 2/5 的换向与相位 3/8 的振铃全看它），初样与量产的漏感散差建议控制 ±15% 内（本库经验值）；过大→换向变慢占用死区裕量，过小→ZVS 能量不足（步骤 6 的能量核算只与 IMAGneg、Cnode 相关，Lr 影响换向时间而非能量）。
• 三明治绕法（初级半包-次级-初级半包）压漏感与邻近损耗，但会抬高层间电容→节点电容增大→ZVS 能量核算变差——Lr 与 Cnode 是一对拔河的量，以实测 ZVS 裕量定稿，不要只顾压漏感。
• Aux 绕组屏蔽：LAUX 兼做 ZVS 时序与数字 OVP 传感器，建议与次级紧耦合（反射电压保真）、远离初级开关节点（耦合噪声会以 40 mV 量级闯进过零比较器）。

精炼要点
