Coilcraft Doc 1400《Choosing Inductors for Energy Efficient Power Applications》全文精译 — 电感效率：纹波、ESR 曲线的陷阱与总损耗

原文：Coilcraft Document 1400-1，Revised 07/16/20，《Choosing Inductors for Energy Efficient Power Applications——Energy efficiency can be as much about the inductors as the circuit topology》，共 4 页。原文 PDF：90_资料源/电感磁件_Coilcraft_ChoosingInductorsForEnergyEfficiency.pdf。 本篇为全文忠实精译（4 页逐节，公式/代入例/表格全保留）；图 1~4 逐标注“见原 PDF 图 N”。与 04_电感深潜 的“损耗双项核算”一节互为印证——本篇的“ESR 曲线误读”正是深潜篇“陷阱”清单的第一条原型。

译注约定（先读）

1. 原文 RMS 纹波公式在 PDF 中排版断行（Ip-p ÷ 2√3），已按数值例（0.03 A ÷ 3.464 = 0.0087 A）复原为 I_rms(纹波) = I_p-p/(2√3)——三角波 RMS 的标准结果，与 3.464 = 2√3 自洽；其余公式排版按上下文规范。
2. 图全部为曲线图，逐图标“见原 PDF 图 N（第 X 页）”；图 1~4 已全部从原 PDF 裁出并就地嵌入（img/ 目录下 coil_fig*.png…），曲线刻度仍以原 PDF 为准。

1. 开篇：效率一半在拓扑，一半在电感（原 PDF 第 1 页）

在高频 DC-DC 变换器里，电感的职责是滤除叠加在直流输出上的交流纹波电流。无论降压（buck）、升压（boost）还是既升又降的 SEPIC，都是靠电感把纹波抹平、给出“准直流”输出。

对电池供电应用，整个电源电路效率的提升直接延长电池续航——别在任务中途插充电器；而电感效率往往是设计中的主要考量。电感效率最高出现在磁芯损耗与绕组损耗之和最小的组合上，因此选最高效率电感的目标是：电感量足以抹平纹波电流，同时把损耗压到最低；并且电流通过时既不磁芯饱和、也不绕组过热。

准确预测电感的磁芯损耗与绕组损耗相当复杂。磁芯损耗取决于纹波电流峰-峰值、纹波频率、磁芯材料、磁芯尺寸与匝数——纹波要求是应用侧变量，材料/尺寸/匝数是电感侧变量。最常用的表征式是 Steinmetz 方程：

$$P_{core} = K \cdot f^x \cdot B^y$$

其中 P_core 为磁芯损耗功率；K、x、y 为磁芯材料常数；f 为频率；B 为磁通密度。B 由纹波电流决定（应用侧变量），且还是磁芯面积 Ae 与匝数 N 的函数——磁芯损耗因此既随应用、又随电感而变。

• 相比之下，直流绕组损耗简单直接：Pdc = Idc² × DCR——Pdc 为直流损耗（W）；Idc 为电感电流的直流（RMS）有效值；DCR 为绕组直流电阻。
• 交流绕组损耗更复杂：高频下趋肤效应（skin effect）与邻近效应（proximity effect）都会推高等效电阻。厂商给出的 ESR（等效串联电阻）或 ACR（交流电阻）曲线能反映一部分高频电阻增量，但这些曲线通常在极小电流下测得——不包含随电流变化的（磁芯）损耗，而且容易被误读。

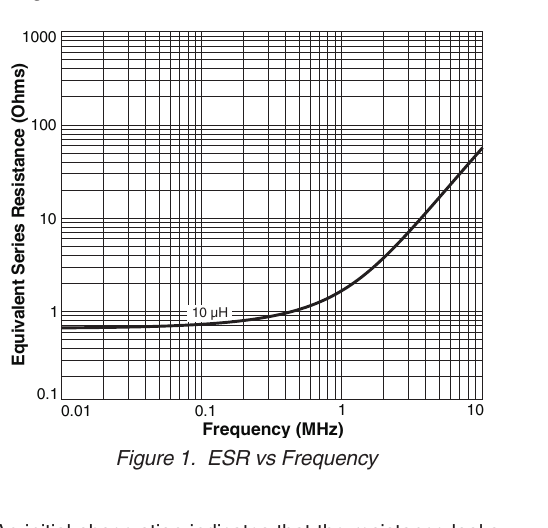

见原 PDF 图 1（第 1 页）：某 10 µH 电感的 ESR（Ω）–频率（MHz，0.01~10）曲线——0.1 Ω 量级平台延伸到约 1 MHz，1 MHz 以上陡升（10 MHz 附近达到 10~100 Ω 量级），纵轴对数 0.01~1000 Ω。〔这就是“误读示例”的主角。〕

初看会得出“1 MHz 以上电阻极高、这颗件在这个频段必然损耗巨大、不能用”的结论。但实践中，具有这类曲线的器件在真实变换器里的表现远好于曲线的暗示。为什么？往下看。

2. 一个 1.5 W 例子的两项账（原 PDF 第 1~2 页）

按 ESR 曲线直接算会得出荒谬结论。 设变换器输出 5 V / 0.3 A（1.5 W），用 10 µH Coilcraft 电感（ESR 曲线即图 1）。开关频率 250 kHz 时从图上读出 ESR（含交流与直流电阻）约 0.8 Ω。buck 的电感平均电流等于负载电流 0.3 A，于是：

$$I^2R = (0.3\ \mathrm{A})^2 \times 0.8\,\Omega = 0.072\ \mathrm{W} \;\Rightarrow\; 0.072/1.5 \approx \textbf{输出功率的 5%}$$

尚可接受。但若同一变换器跑 5 MHz，从曲线读出 R 在 10~20 Ω 之间，哪怕只取 R = 10 Ω：

$$I^2R = (0.3\ \mathrm{A})^2 \times 10\,\Omega = 0.9\ \mathrm{W} = \textbf{输出功率的 60%！}$$

按这个简单算法，设计者“显然”不该选这颗件——可实测却常常没这么糟。原因在于：ESR 曲线被乘到了全部负载电流上，而高频电阻只该作用于纹波电流那部分。

正确的两分法。 图 2 给出 CCM buck 的简化波形：纹波相对平均电流很小。设纹波峰-峰值约为平均电流的 10%（接上例）：

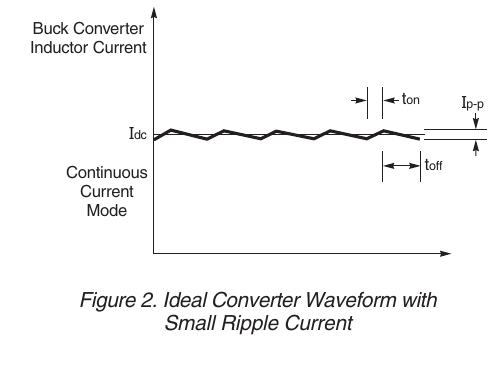

见原 PDF 图 2（第 2 页）：理想变换器波形（小纹波）——电感电流在 Idc 平台上叠加三角纹波（峰-峰 Ip-p，标注 ton/toff），“Continuous Current Mode”字样。

• Idc = 0.3 A，Ip-p = 0.03 A

损耗必须拆成两部分算：

① 低频（直流）损耗：用低频电阻（ effectively DCR，从图上读出 0.7 Ω）乘以“负载电流+纹波”的 RMS——纹波很小，RMS ≈ 直流负载电流：

$$\text{低频损耗} = I_{dc}^2 R = (0.3\ \mathrm{A})^2 \times 0.7\,\Omega = 0.063\ \mathrm{W}$$

② 高频（交流）损耗：R 取该频率的 ESR，I 只取纹波电流的 RMS。三角波纹波近似：

$$I_{rms(纹波)} = \frac{I_{p\text{-}p}}{2\sqrt{3}} = 0.03\ \mathrm{A} \div 3.464 = 0.0087\ \mathrm{A}$$

• 250 kHz（ESR≈0.8 Ω）：交流损耗 = (0.0087 A)² × 0.8 Ω = 0.00006 W；总损耗 = 0.063 + 0.00006 = 0.06306 W——比只按 DCR 算只多不到 1%。
• 5 MHz（ESR 取 10 Ω）：低频损耗仍 0.063 W；交流损耗 = (0.0087 A)² × 10 Ω = 0.00076 W；总损耗 = 0.06376 W——比 DCR 账高约 1.2%，而远不是当初预测的 0.9 W。

原文补了一句公道话：这个例子对 5 MHz 并不完全公平——真跑到 5 MHz 会选小得多的 L（DCR 也随之小得多）。

小结：电感损耗必须由 DCR 与 ESR 组合算出；对纹波远小于负载电流的 CCM 变换器，损耗是合理的。典型应用把纹波控制在负载电流的约 40% 或更小。但无论纹波多大，ESR 曲线都不包含随电流变化的磁芯损耗——而总损耗才决定电感的整体效率。

3. 厂商侧的优化与 XGL/XEL/XAL/XFL 对比（原 PDF 第 3 页）

电感厂商靠“低损耗材料 + 最小总损耗的绕组设计”优化效率：矩形“扁平”线（flat wire）可在同尺寸下给出最低 DCR，磁芯材料的进步带来高频下极低的交流磁芯损耗。例如 Coilcraft 的 XGL 系列模压功率电感为高频、高峰值电流应用优化：软饱和（soft-saturation）、2 MHz 及以上交流损耗最低、同尺寸 DCR 极低。

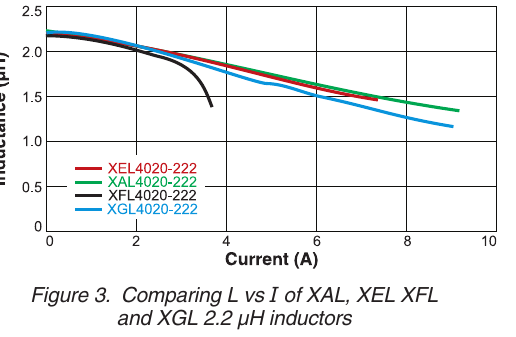

见原 PDF 图 3（第 3 页）：XGL/XEL/XAL/XFL 四系列 2.2 µH 的 L–I 曲线——XGL、XEL、XAL 在约 3 A 及以上电流仍保持电感量，XFL 最早跌落。

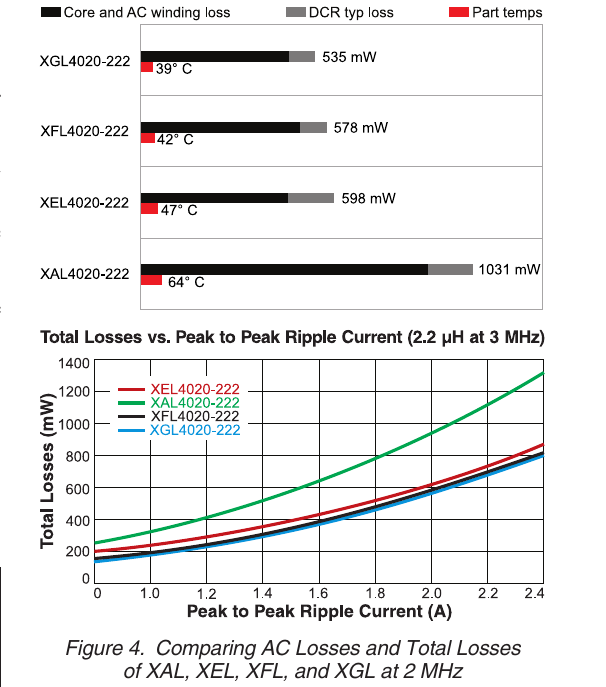

见原 PDF 图 4（第 3 页）：同一批电感 2 MHz 下的交流损耗与总损耗对比——XGL 凭创新结构同时做到最低直流与交流损耗。

表 1：XAL/XEL/XFL/XGL 对比（全录，2.2 µH 标称值）

要在高峰值电流下兼得最低直流与交流损耗，XGL 是首选。为加速选型，Coilcraft 开发了基于实测的工具，按每种应用条件计算磁芯与绕组损耗：结果同时包含随电流与频率变化的磁芯/绕组损耗，免去索取磁芯材料、Ae、匝数等专有设计信息、也免手算。其中 DC-DC Optimizer 按工作条件与所选纹波算出 L、峰值电流、峰-峰电流，再馈入 Power Inductor Finder 列出候选——列表含峰值电流下的电感量、电流额定、总损耗与预计件温，并核对峰值电流下电感量仍贴近设计值；还支持画 L–I 曲线对比硬饱和与软饱和，按总损耗排序、多重排序选出最高效率的件。

4. 折衷与结论（原 PDF 第 4 页）

电感损耗与磁芯尺寸、线径紧密相关：最低损耗往往对应更大体积，或硬饱和磁芯材料。体积、峰值电流下的电感量与效率之间总要逐项权衡——把全部电感信息放进可多重排序的完整列表，正是为了便利这种分析。

结论：追求最高效率，就是选在应用条件下总损耗最低的电感。总损耗计算复杂，但已内置于 Coilcraft 功率磁件工具中，让选型、对比与分析尽可能简单。

参考文献（照录）：①《XGL, XEL, XAL, or XFL? – Which Molded Power Inductor is Right for You?》Coilcraft 网页（coilcraft.com/en-us/other/xal-or-xfl-or-xgl/）；②Coilcraft DC-DC Optimizer（coilcraft.com/en-us/tools/dc-dc-optimizer/#/search）；③Coilcraft Power Inductor Finder and Analyzer Tool（coilcraft.com/en-us/tools/power-inductor-finder/#/search）。

译者附注（全库视角）

1. 本篇的要点：ESR/ACR 曲线只描述“电阻随频率”，高频电阻要乘纹波 RMS（Ip-p/2√3），不是乘负载电流——0.9 W 的“60% 损耗”误会就是这么来的；真正的电流相关损耗（磁芯损耗）要另按 Steinmetz/厂商工具算。纹波 40% 经验值与 04_电感深潜 §1 衔接；表 1 的 Isat(30%) 定义（电感量跌 30% 处的电流）是全库 Isat 口径的参照（不同厂商跌落百分比可能不同，见深潜篇 §2.2）。
2. OCR/转写存疑点：图 1/图 3/图 4 的具体坐标刻度以原 PDF 为准（本稿只转录图题与曲线趋势）；“XEL4020-222 与 XAL4020-222 的 DCR 同为 35.2 mΩ”按原文照录，未在原文中解释——「待核实」是否为原文排版重复。
