UCC2897A — 02 内部框图与工作原理
对标 TI datasheet《Detailed Description》+《Device Functional Modes》章节。依据 SLUS829G §8（功能描述，式 1~10）与 §9.2.2.6（斜坡补偿，式 27/28）；功率级机理部分（伏秒平衡、ZVS 换流、应力推导）为教科书共识推导，正文中以“本库推导”标注，与手册事实分开。手册原版图翻拍注明出处。
本篇总结
- UCC2897A 的全部工作围绕一个动作：主开关关断后、下一拍开通前的“谐振交接”——漏感（反激）/漏感+励磁（正激）电流把开关节点电压摆到钳位平台，钳位管接住并回收能量；钳位结束时反向励磁电流再把节点拉回零，主管 ZVS 开通。
- 钳位电容电压是“自伺服”量：任何扰动都会通过“励磁三角不对称→钳位电容净充放电→电压回位”自动收敛到伏秒平衡点（正激 V_CLAMP=V_IN/(1−D)）——本章给出完整推导和收敛速度的量级估算。
- 死区（DELAY）定值可算不可猜：t_DEL2 由“反向励磁电流在死区时间内必须放完节点电荷”决定：I_ZVS(min)=C_eq·V_CLAMP/t_DEL2；代入本库示例，死区从 126 ns 加到 181 ns 决定 1.38 W 容性损耗的去留。
- ZVS 象限与 ZCS（谷底开通）象限的分界就是“励磁电流 ≥ I_ZVS(min)”；正激 CCM 中励磁峰值与负载无关，所以分界≈CCM/DCM 分界——这解释了为什么定死区方案在轻载“退化但不失控”。
- 峰值电流模式 + 斜坡补偿在 ACF 里有三处特殊：D_MAX 设计到 70% 必须补偿；励磁分量叠加在 CS 上行斜率上；OFF 区间内部下拉管把 CS 拉零，钳位谐振不会误触发限流。
- ACF 专属保护是本 IC 的核心价值：软停止放电钳位电容（防带残压重启饱和）、双输出同步跳脉冲（防跳脉冲时钳位电压压饱和变压器）、二级打嗝 0.75 V——三条都源自“钳位电容是个能量库”这一拓扑本性。
- 定频定死区的代价：偏离设计点时 ZVS 退化为准谐振谷底开通（ZCS 象限），½C·V² 容性损耗回来一部分——这正是 NCP1568/UCC28781 变频自适应方案要解决的问题。
1. Overview：拓扑与控制器的分工
ACF 解决什么问题：正激/反激的主开关关断瞬间，变压器漏感能量无处可去，在开关节点激起高压振铃——传统 RCD 吸收把这部分能量烧成废热，且主管硬开通。有源钳位用一只小电容（C_CLAMP）+ 一只辅助开关（Q_AUX）给漏感能量修了一条“回收路”：能量在 C_CLAMP 与电感间来回交换而不是烧掉，并顺带把主管开通时格拉到零电压（ZVS）。
控制器分工：UCC2897A 负责让这出双簧“卡准拍”——它输出一对互补驱动（OUT 主/AUX 辅），中间夹着两个可编程死区；用峰值电流模式（CS+FB+PWM 比较器）决定每拍占空比；用一群保护（UVLO/线监测/打嗝/跳脉冲）兜住 ACF 特有的失效模式。功率级设计（匝比、Lm、C_CLAMP）是它的输入前提（DS §9.2 前言明确“控制器设计开始前，功率级设计必须完成”）。
2. 功能框图信号流走读

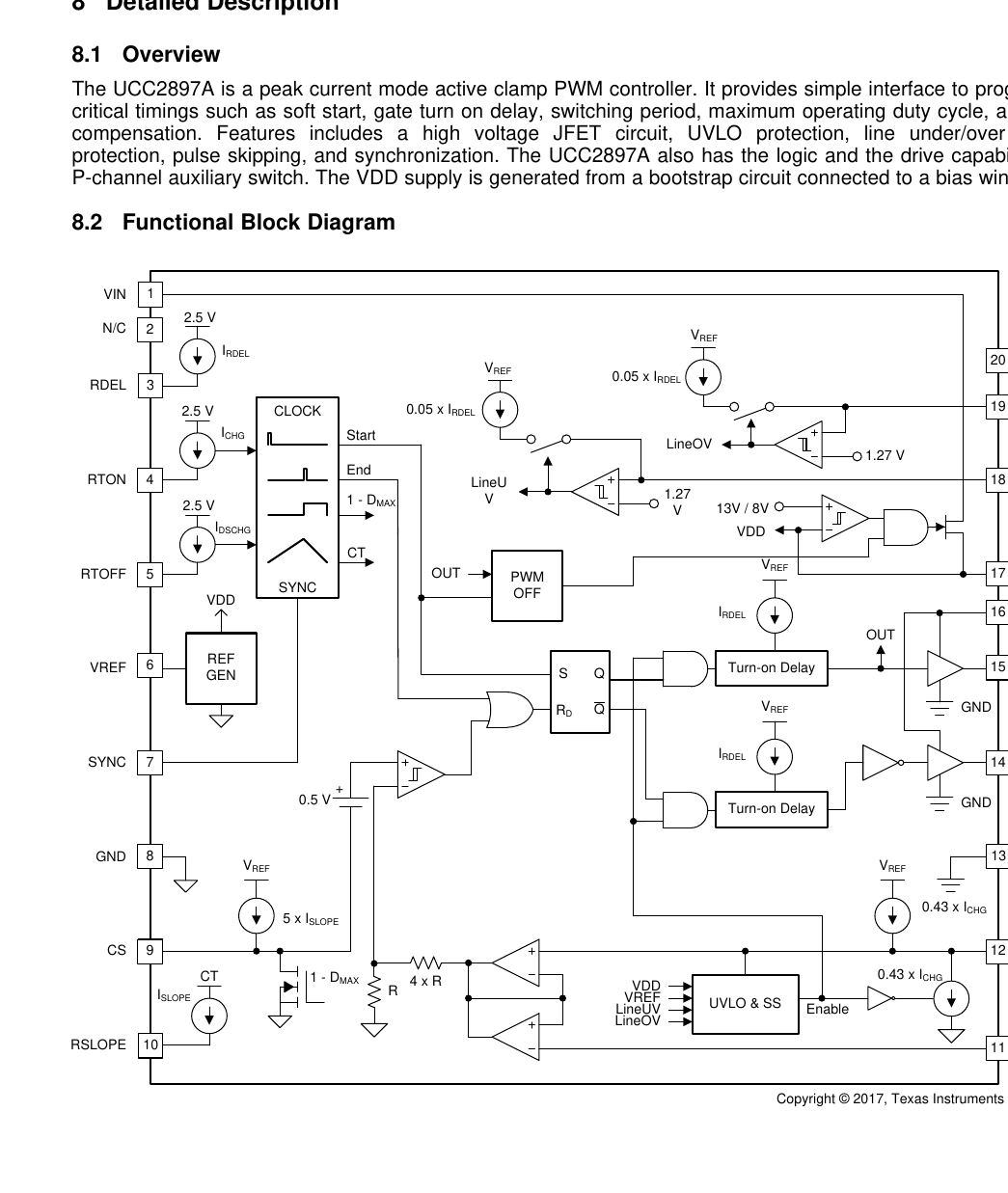

按信号流从左到右读（对应 DS §8.2 框图）：
- 定时振荡器（左列）：RDEL/RON/ROFF 三脚各自内部接 2.5 V 直流源，把外接电阻转成电流 I_RDEL/I_CHG/I_DISCHG，驱动片内定时电容 C_T。C_T 充电区间 = OUT 最大导通（D_MAX 限制），放电区间保证 OUT 关断。CLOCK 块发出 Start/End/(1−D_MAX) 三种节拍。
- 节拍→驱动（右列）：PWM 锁存器（S/RD/Q）的输出经两个 Turn-on Delay 单元（各由 I_RDEL 编程）分别驱动 OUT（N 管，高有效）与 AUX（P 管，低有效）——死区就是在锁存器翻转与驱动开通之间插入的延迟。
- 电流环（下部）：CS 脚信号（经 R_F）与“控制电压”（FB/SS 取低后 ÷4，再叠加 0.5 V 电平移位）在 PWM 比较器相交；5×I_SLOPE 电流源从 CS 脚流出形成补偿斜坡，幅度由 RSLOPE 编程；(1−D_MAX) 开关联动内部下拉管，在关断区间把 CS 拉零。
- 保护汇流（右下）：UVLO & SS 块综合 VDD（13 V/8 V 检测）、LineUV/LineOV（1.27 V 比较器 + 0.05×I_RDEL 迟滞电流）、FB 状态，产生 Enable 与 PWM OFF——所有保护最终都表现为“停止开关脉冲 + C_SS 缓放”。
3. 一个开关周期的时序解剖
以有源钳位正激为例（本库推导，机理与 DS §8.3.7 一致）：
OUT(主) ──┐ t_DEL1 ┌──────┐ t_DEL2 ┌────
└─────────┘ └─────────┘
AUX(辅) ┌─────────┐ t_OFF ┌───────── （低有效：低=导通）
┘ └───────┘
vDS主 0 ↗V_CLAMP═════════↘0 ↗0 （钳位平台→谐振回零）
i_Lm ↗ +I_m_pk ↘ … ↘ −I_m_pk ↗ （励磁三角，OFF 内反向）
| 段 | 区间 | 物理过程 | 谁在控制 |
|---|---|---|---|
| ①储能 | OUT 导通 | V_IN 加在 Lm 上，励磁电流线性上升；正激同时向次级传能 | 占空比由 CS/FB 决定 |
| ②主关断→辅开通 | t_DEL1 | 节点被 I_pk（负载分量+励磁分量）以 di/dt 给 C_eq 充电，向 V_CLAMP 摆 | 漏感/励磁 vs 节点电容 |
| ③钳位平台 | AUX 导通 | C_CLAMP 接管：正激在此完成磁复位（伏秒=V_IN·t_ON）；漏感与 C_CLAMP 微谐振 | V_CLAMP 自平衡（见 §4） |
| ④辅关断→主开通 | t_DEL2 | 反向励磁电流（−I_m_pk）把节点电荷抽走，vDS 从 V_CLAMP 谐振摆向 0 | 死区定值 vs I_ZVS（见 §5） |
| ⑤ZVS 命中 | 谷底 | vDS≈0 时 OUT 开通 → 容性损耗 ≈0 | R_DEL 定值质量 |
| ⑥循环 | — | 下一拍 | — |
关键认知：②④两个死区不是“防止直通”的保险（互补驱动本身已互锁），而是谐振交接的舞台——这是 ACF 与普通互补驱动拓扑（如半桥）在死区语义上的本质区别。
4. 钳位电容电压自平衡——为什么扰动后能自动回位（本库推导）
这是 ACF 最精妙的机制，DS 未展开推导，但 §8.3.3“钳位电容唯一的负载是功率变压器”一句正是它的注脚。
4.1 平衡点在哪里
正激 ACF：OFF 期间 Lm 承受电压 = V_CLAMP−V_IN（钳位平台减输入）。磁芯伏秒平衡：
V_IN × t_ON = (V_CLAMP − V_IN) × t_OFF → V_CLAMP = V_IN/(1−D) （式 A，本库推导）
代入 03 篇设计例（3.3 V/30 A，N_PS=6）：
| V_IN | D（CCM） | V_CLAMP | 主管 vDS 峰值 |
|---|---|---|---|
| 36 V | 63.3% | 36/0.367 = 98.1 V | ≈98 V |
| 48 V | 47.5% | 48/0.525 = 91.4 V | ≈91 V |
| 72 V | 31.7% | 72/0.683 = 105.3 V | ≈105 V |
全输入范围主管应力几乎恒定在 ~100 V（对比第三绕组复位正激 2×V_IN：144 V @72 V）——ACF 正激可以用 150 V 管覆盖 36~75 V 全范围，这是它省体积省钱的第一项核算。
反激 ACF：平衡对象换成漏感谐振，稳态钳位电压 = V_IN + n·V_OUT + ΔV_res，其中 ΔV_res ≈ I_PK·√(L_leak/C_CLAMP) 是漏感能量在谐振中抬高的部分（业界常用公式，标注为教科书共识；正激因 Lm≫L_leak，ΔV 项可忽略）。
4.2 为什么扰动会自动收敛
设 V_CLAMP 因扰动偏高 ΔV：
- 三角变陡：OFF 期励磁下行斜率变为 (V_CLAMP−V_IN+ΔV)/Lm，比平衡值多 ΔV/Lm；
- 三角下移：一个周期末，励磁电流（相对周期起点）净下降 ΔV·t_OFF/Lm——励磁三角整体向下漂移；
- 电容被抽电：三角下移后，OFF 区间励磁电流平均值为负（电流从钳位电容流出）→ C_CLAMP 每周期净放电 ΔQ ≈ ΔV·t_OFF²/(2Lm) → V_CLAMP 回落；
- V_CLAMP 偏低时全部反号。钳位电容电压被这个负反馈“伺服”在伏秒平衡点上。
4.3 收敛多快（时间常数）
每周期修正量与扰动之比 = t_OFF²/(2·Lm·C_CLAMP)——这就是自平衡伺服的“刚度”。代入本例（Lm=120 µH、C_CLAMP=15 nF、t_OFF=1.47 µs）：
t_OFF²/(2LmC) = (1.47 µs)²/(2×120 µH×15 nF) = 2.16/3.6 = 0.6 /周期
理想 L、C 无阻尼时该离散系统含一个近无阻尼的 Lm–C_CLAMP 谐振模（f₀=1/(2π√(Lm·C_CLAMP))≈119 kHz，谐振周期 8.4 µs≈2 个开关周期）；实际阻尼来自负载电流通路与绕组电阻，扰动在几个到十几个开关周期内衰减（精确衰减率依赖损耗模型，属推断；“扰动不发散、稳态回到平衡点”的结论可靠）。
工程含义（权衡）：C_CLAMP 越大→钳位电压纹波越小、主管 dv/dt 越缓，但伺服刚度越低（0.6→0.1/周期）、自平衡越慢，动态/启停时钳位电压偏离平衡点越久——“大钳位电容更稳”是错觉，它稳的是纹波、钝的是响应。这决定了 C_CLAMP 不能无脑取大（03 篇步骤 3）。
5. 主/辅互补驱动与 DELAY 定值法（式 1 + 换流计算）
两路输出的延迟由同一电阻编程（DS 式 1）：
t_DEL1 = t_DEL2 = 11.1×10⁻¹² × R_DEL + 15 ns
反解（DS 式 19/20）：R_DEL = (t_DEL − 15 ns) × 9.01×10¹⁰。注意 9.01×10¹⁰ = 1/11.1×10⁻¹²，两式自洽（本库复算 ✓）。R_DEL=10 kΩ → 模型 126 ns，EC 实测 110/115 ns——模型偏保守 ~10 ns，定值后按实测微调。
5.1 t_DEL2（辅关断→主开通）：ZVS 的生死线
死区内，反向励磁电流 I_m,valley 要把节点电容 C_eq 从 V_CLAMP 放到 0（本库推导）：
I_ZVS(min) = C_eq × V_CLAMP / t_DEL2
代入本库示例（C_eq = Coss(主)+Coss(辅)+变压器杂散 ≈ 1 nF，150 V 管典型值，本库估算；V_CLAMP=105 V；R_DEL=15 kΩ → t_DEL=181 ns）：
I_ZVS(min) = 1 nF × 105 V / 181 ns = 0.58 A
设计的励磁三角峰值 I_m_pk = V_IN×t_ON/Lm = 36 V×2.53 µs/120 µH = 0.76 A > 0.58 A ✓ ZVS 成立。 若改 R_DEL=10 kΩ（t_DEL=126 ns）：I_ZVS(min)=0.83 A > 0.76 A → 节点放到一半电压就开通。
5.2 t_DEL1（主关断→辅开通）：别让钳位迟到
主关断后节点被 I_pk≈5.8 A（负载折算 5 A + 励磁 0.8 A）正向摆到 V_CLAMP，摆渡时间 t_slew = C_eq·V_CLAMP/I_pk = 1 nF×105 V/5.8 A ≈ 18 ns。t_DEL1 只要 >t_slew+裕量即可；过长则节点过冲回摆、振铃损耗加大。UCC2897A 的 t_DEL1=t_DEL2 对称设计：按更苛刻的 t_DEL2 定值后，t_DEL1 天然满足（本例 181 ns ≫ 18 ns ✓）。
5.3 死区定值的完整决策链（工程顺序）
- 功率级定 Lm、C_CLAMP（03 篇步骤 2/3）→ 得 V_CLAMP 与 I_m_pk；
- 按 I_ZVS(min) ≤ I_m_pk 反解最小死区：t_DEL2 ≥ C_eq·V_CLAMP/I_m_pk（本例 ≥138 ns → 取 181 ns 留 30% 裕量）；
- 式 19/20 得 R_DEL = (181−15) ns×9.01×10¹⁰ ≈ 15 kΩ；
- 回头核母线迟滞：I_HYST=0.05×2.5 V/15 kΩ=8.3 µA（原 12.5 µA@10 kΩ）——迟滞窗口变了，03 篇步骤 8 的 R_IN1 要重算（联动陷阱，见 04 篇陷阱 6）；
- 两端工况实测（低压满载 ZVS 最易/高压轻载最难，见 §6），微调 R_DEL。
5.4 死区不当的两端代价
- 过短：节点未放到零就开通——容性损耗 ½C_eq·V_x²·f_SW。本例若 V_x=½V_CLAMP：½×1 nF×(52.5 V)²×250 kHz = 0.34 W；完全硬开通（V_x=105 V）则 1.38 W——对照满载 145 W 输出即 0.2~1 个效率点。
- 过长：节点放到 0 后，反向电流继续给 C_eq 反充 → vDS 跌破 0（体二极管导通续流，导通损耗小但反向恢复损失出现）；同时死区占掉可用占空比，最低输入时磁复位余量被压缩。
6. ZVS 象限与 ZCS 谷底象限的分界
ACF 的主管开通只有两种归宿（本库推导，与 UCC28781/NCP1568 文献的“象限”说法同源）：
| 象限 | 条件 | 主管开通状态 | 损耗 |
|---|---|---|---|
| ZVS 象限 | |I_m,valley| ≥ C_eq·V_CLAMP/t_DEL2 | vDS 完全放到 0 | 理想为 0 |
| ZCS/谷底象限 | 励磁电流不足 | 节点在剩余振铃的谷底开通（准谐振） | ½C_eq·V_valley²·f_SW |
分界物理量就一个：反向励磁电流够不够抽节点电荷。
- 正激 ACF：CCM 中占空比由电压比决定（D=(V_OUT+V_D)·N_PS/V_IN），与负载无关 → I_m_pk 与负载无关 → 满载到 CCM 临界负载全程 ZVS；反馈在轻载缩 t_ON（进入 DCM/跳脉冲）后 I_m_pk 随之缩小 → 跌入谷底象限。故正激 ACF 的 ZVS/ZCS 分界 ≈ CCM/DCM 分界——设计时只需核算 CCM 临界点的 I_m_pk。
- 反激 ACF：I_PK 正比负载 → 分界是一条负载线：P_ZVS(min) ≈ ½·Lm·(I_ZVS(min) 折算值)²·f_SW（本库推导口径）；轻载自然滑向谷底开通。
- 定死区的固有限制：UCC2897A 的 R_DEL 只能按最坏工况（通常是低压满载，I_m_pk 最大且 V_CLAMP 最低）定值；高压轻载落在谷底象限就接受部分 ZVS。变频自适应方案（NCP1568/UCC28781）的本质就是把“定死区”换成“调频率去追谷底”——这是两代 ACF 控制器的分水岭。
7. 三种钳位的损耗核算：关断能量去哪了（本库推导+业界共识）
以本例漏感能量 E_leak = ½·L_leak·I_pk² = ½×1 µH×(5.8 A)² = 16.8 µJ/拍（L_leak 取 Lm 的 1%≈1 µH，本库估算）为基准，f_SW=250 kHz：
| 方案 | 关断能量去向 | 每周期损耗 | 开通状态 | 主管应力 |
|---|---|---|---|---|
| RCD 钳位 | 烧在钳位电阻 R：P ≈ E_leak×f_SW + V_Csn²/R | ≥4.2 W（16.8 µJ×250 kHz，仅漏感项） | 硬开通（节点停在 V_Csn，Coss 能量全放掉） | V_IN+V_Csn，且 Csn 越大开通损耗越大 |
| LCD/谐振钳位 | 漏感-电容互振回收，但电压不受控、随工况漂 | 理论 ≈0，振铃按工况变化 | 视调谐，部分 ZVS | 可能过冲超标，按最坏点定管子 |
| 有源钳位（本 IC） | 漏感+励磁能量存入 C_CLAMP，经谐振送回输入/传给次级 | 理论 ≈0（只剩栅驱与电阻损耗） | ZVS（§5/§6 机制） | V_IN/(1−D)，恒定可预算（§4.1） |
三项核算合起来就是 RCD 正激与 ACF 正激 2~4 个效率点的差距来源（业界经验量级；DS 官方 EVM 峰值 93% @36 V 可作 ACF 侧的实测锚点）。代价：多一颗 P 管与驱动、死区要精确、控制更复杂——UCC2897A 用“三电阻定值”把最后一项复杂度压到了电阻档。
8. 峰值电流模式与斜坡补偿在 ACF 的特殊性（式 27/28）
基线：峰值 CM 在 D>50% 时出现次谐振振荡（一拍宽一拍窄），必须加补偿斜坡；补偿量 m = 补偿斜率/电感电流下行斜率，m≥0.5 保稳、m≈1 最优、m 过大趋近电压模式（DS §9.2.2.6）。
ACF 的三处特殊：
- D_MAX 天生 >50%：普通复位正激被 50% 锁死、反激通常 D<50%，UCC2897A 把 D_MAX 放开到 70%——斜坡补偿从“可选”变成“必选”；
- CS 上行斜率含励磁分量：正激 ON 期原边电流 = 负载折算分量（斜率 (V_IN/N_PS−V_OUT−V_D)/(L_OUT·N_PS)）+ 励磁分量（斜率 V_IN/Lm）。本例 R_CS=75 mΩ 时：励磁斜率 36/120 µH×0.075=22.5 mV/µs、负载斜率 27.5 mV/µs——励磁占了近一半信号，限流点随 V_IN 漂移比普通拓扑更明显（峰值 CM 固有，ACF 放大），R_CS 余量要留；
- OFF 区 CS 被内部下拉管拉零（DS §8.3.1.7）：检测只在 ON 区间有效——钳位谐振期间 CS 上的任何摆动都不会误触发限流。这是 ACF+峰值 CM 能共存的隐藏前提。
补偿网络两个电阻：R_F/C_F 滤波（式 26，C_F 50~270 pF）+ RSLOPE 编程（式 27：dI_S/dt = 5×2 V/(t_ON×R_SLOPE)，2 V 是定时电容斜坡峰-峰、5 是内部电流镜倍率；式 28 反解 R_SLOPE）。注意 DS EC 表把斜坡参数写作 m=R_CS/R_SLOPE（±10%），与式 28 的 m（补偿/下行斜率之比）不是同一个量的口径——TI 原文如此，设计按式 27/28 计算，EC 行只说明斜坡量 ∝1/R_SLOPE、容差 ±10%。
9. 软启动与软停止（SS/SD，式 7/14）
软启动：C_SS 由 I_SS=0.43×I_RON 充电（式 7；R_ON=75 kΩ → 14.5 µA，与 EC 表 ±14.5 µA 一致 ✓），SS 电压与 FB 取低控制占空比——启动期间限流点随 SS 电压爬升。有效窗只有 2.5~4.5 V（2 V），式 14 的分母是 2 不是 5：C_SS = I_SS×t_SS/2。注意 DS 明示 t_SS 是“到达限流点的时间”，不是输出爬到额定的时间（后者还取决于负载与输出电容；要精确控爬升须闭环斜坡基准）。
软停止（soft-stop）——ACF 的应急保护机制（DS §8.3.3）：
- 危险场景：输入掉电（LINEUV）时若立即停脉冲，钳位电容还停在最高电压（~V_IN/(1−D)），而它的唯一泄放负载是变压器——高压可滞留数秒；此时若重启，主占空比窄、辅管导通时间长，钳位高电压单方向伏秒灌入变压器 → 饱和炸管。
- UCC2897A 的解法：保护期间 OUT/AUX 继续互补开关，C_SS 以 I_SSD 缓放——占空比随 SS 电压逐渐收窄，钳位电压因伏秒自平衡（§4）跟着占空比一路下移，从不让高压长时间单独挂在变压器上。软停止把“放电钳位电容”变成了受控过程。
- 这解释了为什么 SS/SD 必须是“双功能”脚：它是软启动与软停止共用的时间轴。
10. 保护功能逐个讲物理机理
10.1 UVLO + 高压 JFET 启动（DS §8.3.2，图 19）
三个阶段（DS 图 19，标注值为典型）：
- 点火：上电 JFET 导通，I_DD-ST（4~11 mA @36 V）给 C_BIAS+C_HF 充电；VDD 到 12.7 V → UVLO 使能、JFET 立即关断、VREF 5 V 出现。此时还需 CS<限流、V_FB>2.5 V、母线在窗口内三个条件齐备才有脉冲。
- 储能窗口：JFET 已关、自举偏置未建立——VDD 靠 C_BIAS 撑过整个软启动（式 17/18 的来源）。VDD 负载 >4 mA（min 口径）则撑不住，表现为启动打嗝循环（04 篇陷阱 2）。
- 待机保活：电源待机、开关暂停、自举断粮——JFET 周期性把 VDD 从 10 V 补回 12.7 V（图 19 中间段循环），保证随时可重启。掉电则相反：开关持续到 VDD 跌破 8 V 才罢手，回启动态等输入重建。
10.2 线路欠压（LINEUV）：窗口+迟滞+软停止三合一
1.268 V 精确阈值（±4% 全温）监测分压后的母线；迟滞电流 0.05×I_RDEL 流入分压下臂，使“关断点”精确低于“开通点”（式 21~25 联立，03 篇步骤 8）。触发后进入 §9 的软停止流程——母线欠压保护同时完成了钳位电容的安全放电，这是 ACF 系统级正确性的一部分，不只是“低压别工作”。
10.3 线路过压（LINEOV）
与 LINEUV 完全同构（同一 R_DEL 编程迟滞）。触发时立即禁用栅驱动+C_SS 缓放；恢复条件：V_SS 降到 0.5 V 且过压消失 → 常规软启动重扫（DS §8.3.4）。OUT/AUX 停脉冲的三选一条件：UVLO 关断 / V_SS<2.5 V / FB<2.5 V——三张网兜住所有停机路径（DS 原文列举）。
10.4 二级过流：0.48 V 逐周期 → 0.75 V 打嗝
- 第一级 0.48 V：每拍生效，CS 一越限当拍关断——限制单拍能量。
- 第二级 0.75 V（器件选项表；EC 表无行、仅图 12 温度曲线——TI 原文口径）：持续严重过流把 CS 顶穿 0.75 V → 进入打嗝：停止开关+C_SS 缓放+延迟重试。物理动机：短路/深过载时若只靠逐周期限流，变换器仍以最大电流连续传导，原边与变压器持续满耗；打嗝把平均占空比压到百分之几，热应力降到可长期承受。重启走软启动，磁芯无饱和风险。打嗝的内部细节 DS 未展开，SLUA532 给出 EVM 级实现参考（待核实内部具体判据时序）。
10.5 双输出同步脉冲跳过（DS §8.3.5，图 22）
普通控制器轻载跳脉冲只跳主管。ACF 里这会出大事：主跳辅不跳 → AUX 长时间导通 → 钳位电压（直流平台）持续压在变压器上 → 磁通单向累积 → 下一拍反向饱和。UCC2897A 把 AUX 脉冲与 OUT 一一配对：主跳辅也跳（图 22 中段），同时保住钳位电容电压电平（不因跳拍漏电偏移）。这是“互补驱动”在跳脉冲工况下的补丁，普通 PWM 芯片改 ACF 常漏掉这一点。
11. 同步（SYNC，式 10）
- 双向：独立运行时输出 ~5 V、150 ns 脉冲（在定时电容峰值、即 OUT 关断时刻发出——两片并联时输出沿天然错开，不叠 EMI，机理推断）；输入阈值 3 V/1.6 V，同步沿为上升沿。
- 脉宽双限：>50 ns（可靠触发）且 <(1−D_MAX)×T_SYNC（式 10）。超限后果：定时电容被外部高电平钉住出现平顶，平顶期间双输出同关——与 ACF 互补驱动不相容（主关辅也关 = 节点悬空振铃）；同步信号持续为高则两路输出全关（DS 原文明示）。
- 两片 SYNC 直连 = 同相同步，且各自 D_MAX 可不同——多路输出阵列的廉价方案。
- 布局纪律：SYNC 对地电容被 DS 点名禁止（同步沿是速度关键路径，任何电容都拖慢沿、压缩有效脉宽）。
12. 副边整流管电压应力——为什么 ACF 适合低压大电流输出（本库推导）
正激续流管（截止期承受）：V_FW = V_CLAMP/N_PS = V_CLAMP×(V_OUT+V_D)/(D·V_IN) = (V_OUT+V_D)/(D(1−D))（用 CCM 关系 V_IN/N_PS=(V_OUT+V_D)/D 代入 §4.1 式 A）。代入 3.3 V 输出、D=0.65：V_FW = 3.8/(0.65×0.35) = 16.7 V → 30 V SR 管余量近一倍。
对比传统三绕组复位正激（1:1 复位、D≤0.5）：理想值 2×(V_OUT+V_D)/D ≈ 16.9 V（D=0.45）——理想应力两者相当，差别在振铃：传统方案漏感无钳位，续流管实际承受 1.5~2 倍理想值（业界经验），要选 60~100 V 管或加吸收电路；ACF 把漏感振铃抑制在钳位平台，30 V 管可用满额定。所谓“副边应力减半”的准确含义是省去振铃裕量（≈理想值的一倍），而非理想值本身减半——按此选管才能吃满 ACF 的收益。
反激 SR：V_DS(SR) = V_OUT + V_IN/n + ΔV_res/n，无振铃尖峰 → 一次侧 650 V 应用中 20 V 输出的 SR 常能从 150 V 降到 100 V 档（示例量级，业界经验）。R_DS(ON) 随耐压下降而骤降 → 低压大电流输出（3.3~20 V/数十安）的导通损耗直接受益——这就是 ACF 在高密度、低压大电流场合被偏爱的完整核算：ZVS 省开关损耗 → 高频化省磁性体积；钳位省吸收电路；SR 降规格省导通损耗。
13. Device Functional Modes（DS §8.4）
模式转换图（DS 图 27）文字版：
┌──────────── 正常工作 ────────────┐
│ │
VDD<12.7V │ 母线越下界 母线越上界 │ FB<2.5V(轻载/瞬态)
─────────► UVLO(JFET on) LINEOV ◄──────────┼──────────► 脉冲跳过
▲ LINEUV ◄────────┘ │
│ VDD>12.7V 且三条件齐备（CS<限流，FB>2.5V，母线在窗内）
└──────────────── 自举偏置建立后 ───────────┘
- 各保护模式共享同一套动作：停脉冲 + C_SS 缓放（软停止）；恢复统一走软启动；
- 脉冲跳过不是故障态而是轻载常态（§10.5）；LINEOV/LINEUV 是自恢复的窗口保护；
- UVLO 是唯一“整机关断+JFET 接管”的模式（点火/待机保活见 §10.1）。
精炼要点
| 要点 | 数值/条件 | 为什么重要 |
|---|---|---|
| 自平衡点 | V_CLAMP=V_IN/(1−D)（正激） | 主管全范围应力 ~100 V 可预算；磁复位自动完成 |
| 自平衡刚度 | t_OFF²/(2LmC_CLAMP)≈0.6/周期（本例） | C_CLAMP 越大平衡越慢——“大电容更稳”是错觉 |
| ZVS 门槛 | I_ZVS(min)=C_eq·V_CLAMP/t_DEL2 | 死区定值的唯一物理依据；本例 0.58 A vs 励磁 0.76 A |
| 容性损耗 | ½C_eq·V²·f_SW：完全硬开通 1.38 W（本例） | 死区从 126→181 ns 的收益核算 |
| 象限分界 | 正激 ≈CCM/DCM 边界 | 定死区方案轻载退化的准确位置 |
| RCD 损耗对照 | ≥½L_leak·I_pk²·f_SW=4.2 W（本例） | ACF 效率收益 2~4 点的来源 |
| 斜坡三特殊 | D>50% 必补；励磁叠加；OFF 区 CS 拉零 | ACF 峰值 CM 与普通拓扑的三处不同 |
| 软停止 | C_SS 缓放+互补开关继续 | 钳位残压饱和炸管的系统性预防 |
| 打嗝两级 | 0.48 V → 0.75 V | 短路期热应力从“连续满限流”降到“间歇重试” |
| 跳脉冲 | 主辅成对跳 | ACF 轻载不饱和的芯片级补丁 |
| SYNC 禁忌 | 脉宽 >(1−D_MAX)·T_SYNC 或持续高 → 双输出同关/全关 | 多片并联与布线的硬约束 |
| 副边应力 | V_FW=(V_OUT+V_D)/(D(1−D))≈16.7 V（本例） | 省去振铃裕量才是“应力减半”的真相 |
