UC3842 — 02 内部框图与工作原理

依据：TI SLUS223H §7 详细描述（图 7-1 框图、图 7-3/7-4 内部电路、§7.3 特性描述、§7.4 功能模式），式 (1)~(8) 编号照录。框图/电路图均为手册原版翻拍。标注「本库推导」的推导过程为手册之外的工程展开，可复算验证。

本篇总结

1. 全芯片行为可归结为要点：“时钟把开关打开，电流把开关关上”——振荡器决定每拍起点（置位锁存器），初级电流斜坡触及误差电压即提前结束导通（复位锁存器）。电压外环只负责告诉内环“这条电流斜坡允许多高”。
2. 电流模式对输入电压的前馈是结构自带、无需额外代价的：导通时间 ton = LP×ΔI/VIN，输入升高斜坡变陡、更早触及阈值，占空比一拍之内自动收窄——不等电压外环反应。这就是 DS 特性表“Automatic Feedforward Compensation”的物理含义。
3. D>50% 的 CCM 反激必须斜坡补偿：扰动逐周期按 |m2−Se|/(m1+Se) 的比例交替翻转放大（次谐波振荡，本库按式推导并代入官方实例数字验证）；TI 的 QP=1 准则给出 Se=44.7 mV/µs，恰在“死拍补偿”（m2/2=31.5）与“完全补偿”（m2=63）之间——补偿深度有明确依据，并非无规律可循。
4. 逐周期限流是电流模式的结构性附带功能：ISENSE 阈值钳位 1.0 V 与 COMP 无关，环路坏掉也炸不了管（但注意斜坡补偿注入会压低有效限流点，见 §4.3）。
5. PWM 锁存器“复位优先”同时带来两项保证：双脉冲抑制（一拍最多一个脉冲）与确定的最小关断时间——这是电流模式能稳定运行、多管拓扑不直通的硬件保证。
6. COMP<约 1.4~1.8 V → 阈值归零（图 6-2 实测曲线），这是“拉地关断”的机理；内部精确算式手册未公布，工程近似 VTH ≈ (VCOMP−1.7 V)/3（25 ℃，读自图 6-2）。
7. UVLO 的 6 V 迟滞 + 0.5 mA 启动电流是一对孪生设计：没有宽迟滞，高阻启动电阻维持不了 11 mA 的工作电流；没有低启动电流，迟滞窗口里存的能量也不够。

1. Overview：为什么 1984 年要发明这颗芯片

动机先行：在 UC3842 之前，开关电源用电压模式控制——误差电压与锯齿波比较定脉宽。两个控制法的本质差异一张表看清：

三个痛点各得一个结构级解法：① 电流内环天然对输入前馈；② 限流=比较器阈值钳位，逐周期、硬件速度；③ 逐周期控制电流峰值，磁通失衡可被逐拍纠偏（配合 3844/45 的 50% 钳位）。代价也有：D>50% 需斜坡补偿、对噪声敏感（电流信号本来就不大）——这两条手册都给了硬件对策。

为什么 40 年经久不衰（本库归纳，业界共识）：

• 架构正确：PCM 框架（时钟置位+电流复位+锁存）至今仍是绝大多数隔离电源控制器的骨架，学它=学通用框架，知识长期适用；
• 分档即生态：UVLO 两档（16/10 V 与 8.4/7.6 V）×占空比两档（100% 与 50%）= 四个型号覆盖离线/DC-DC×反激正激/推挽的全部组合，同一套设计流程复用四次——后来者（UCC3802、UC3845A）全部保持这个分档与管脚；
• 管脚兼容的众多克隆型号：8 脚 SOIC/DIP 的 pin-out 成为事实标准，onsemi/ST/Fairchild KA3842/国产 clone 全部 pin-to-pin——供应链风险被“第二三四五六货源”消解，采购来源不致受限；
• 失效模式已被充分掌握：40 年的海量装机让每个陷阱都有文献、有公式、有修法（04 篇十陷阱即沉淀）——新器件省的是芯片成本，付出的是学习成本，保守行业（工业/医疗/军工）因此长期选用成熟芯片。

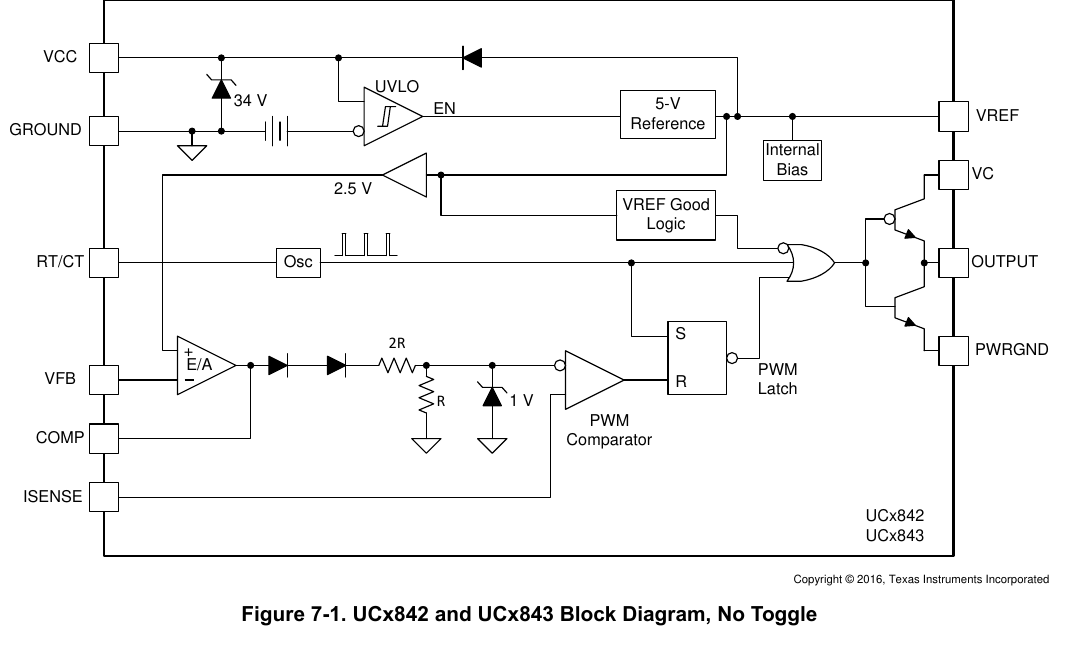

2. 功能框图文字走读（按信号流）

按上电顺序和控制信号流各走一遍：

上电链路（自下而上，五级依次衔接）：

1. VCC 上升（启动电阻给 CVCC 充电）；
2. UVLO 比较器在 16 V（typ）放行——框图中央的“ON/OFF Command”同时完成三件事：关断 5 kΩ 的 VREF 下拉、给内部偏置上电、解除输出封锁；
3. 5 V 带隙基准建立（µs 级）；
4. “VREF Good” 逻辑放行 2.5 V 基准与 EA；
5. 振荡器起振、比较器使能。放行之前：VREF 脚被内部 5 kΩ 拉地、OUTPUT 高阻（仅微小灌电流）、整机 <1 mA。上电顺序是硬件强制的——基准没好之前时钟和驱动绝不动作，这不是软件约定。

控制链路（自外而内，三层比较关系）：

• 外环：VFB（反相输入）vs 内部 2.5 V → EA（90 dB）→ COMP——“输出差多少”；
• 折算：COMP → 两管压降（约 1.4 V）→ R:2R 分压 + 1 V 基准 → 比较器反相侧——“允许的电流阈值”；
• 内环：ISENSE → 3 倍放大 → 比较器同相侧 vs 上述阈值——“电流到了吗”；
• 执行：比较器输出 → PWM 锁存器复位端（复位优先）→ 图腾柱。

时序链路：振荡器（RRT/CCT）→ 时钟脉冲（放电段结束沿）→ 锁存器置位端 → 图腾柱输出。3844/45 在振荡器与锁存器之间插 T 触发器，隔周期放行。

五个模块各司其职：UVLO 控制准入、振荡器提供时钟、误差放大器设定目标、PWM 比较器终止导通、锁存器保证一拍一脉冲。

3. 功能模块详解（对照 TI §7.3 编号）

3.1 欠压锁定 UVLO（DS §7.3.5）

• 输入：VCC 电压。内部动作：双阈值比较器 + 迟滞；UVLO 期间输出级偏置到高阻态、VREF 经 5 kΩ 拉地。输出/阈值：UCx842/844 开 16 V / 关 10 V（typ）；UCx843/845 开 8.4 V / 关 7.6 V。
• 为什么两档阈值：离线启动靠 100 kΩ 级高阻电阻从母线取电，电源“内阻”极大，必须宽迟滞（6 V）给 CVCC 积累能量；DC-DC 输入已稳压，VCC 可低阻抗直供，窄迟滞（0.8 V）即可，且 8.4 V 阈值适配 12 V 母线。
• 打嗝重启是 UVLO 的隐藏功能（本库展开）：输出短路等故障使环路要求大电流 → CVCC 被工作电流（11 mA 级）放空 → 跌破 10 V → UVLO 关断、回到 0.5 mA 待机 → RSTART 慢慢再充 → 再开。整个“打嗝”循环不需要任何外部电路——低占空比的平均输入功率让故障态器件不超温。这是离线电源“短路自保护”最经典的无源实现，也是检修时“打嗝≠启动电阻坏”的机理依据。
• 能量核算（本库推导）：过阈值瞬间芯片电流从 0.5 mA 跳到 11 mA（typ）+驱动电流。CVCC=120 µF 时从 16 V 掉到 10 V 可维持 120 µF×6 V/16 mA ≈ 45 ms——软启动和辅助绕组接管必须在这 45 ms 内完成，这是启动电路设计的全部约束来源。

3.2 振荡器（DS §7.3.6，式 1/7/8）

• 输入：RRT（VREF→RT/CT）设定充电电流，CCT（RT/CT→GND）积累电压。内部动作：CCT 充到内部上门坎（约 2.7 V，手册给出）后恒流放电（典型 6 mA，图 6-1 曲线 7.4~9.2 mA），放电期间时钟信号封锁输出为低。输出：fOSC = 1.72/(RRT×CCT)，锯齿幅度 1.7 Vpp，死区 = 放电时间。
• 死区与最大占空比：DS 建议死区 ≤ 振荡周期的 15%，DMAX = 1 − tDT×fOSC（式 7，42/43 档）；44/45 档再被 T 触发器钳到 50%（式 8）。本库交叉验证：CCT=1 nF 查图 6-9 得死区≈0.65 µs，110 kHz 时 DMAX=92.8%，与电气表 min 92% 互洽。
• 死区的两难与选择（本库展开）：死区由 CCT 与内部放电电流共同决定——CCT 加大抗扰强但死区线性变长（图 6-9：1 nF→0.65 µs、3.3 nF→~1.5 µs、10 nF→~3 µs），占用可用占空比。15% 上限的用意：死区再大，CCM 反激的可用 D 被压到极限以下（15% 死区 @110 kHz → DMAX=85%），低压满载就进不了稳定工作点。110 kHz 的最佳工作区：1~3.3 nF 死区占 7~17%——官方实例取 1 nF（7.2%）配 DMAX 需求 92.8%>0.627×…… 工作点 D=0.627 留足余量。
• 为什么 RRT≥5 kΩ：RRT 兼任内部电路偏置，太小则内外阻抗比例失衡，频率随温度/工艺漂移（DS 明示的少数“机理外泄”处）。
• 为什么 CCT≥1000 pF：高占空比时 RT/CT 电压正上升接近 2.7 V 上门坎，功率管关断尖峰耦合进来会提前翻转振荡器（抖频）。CT 加大抗扰强，代价是死区变长——典型设计 1~3.3 nF。
• 同步（DS §7.3.7）：CCT 经小电阻接地（图 7-9 标 24 Ω），该电阻为同步脉冲输入端；自由频率设为同步流的约 80%，0.5 V 以上脉冲将 CCT 电压抬过上门坎。保留本地斜坡，斜坡补偿不受影响。
• 选值工作流（DS §8.2.3 口径）：先选 CCT（1~3.3 nF，兼顾抗扰与死区），再查图 6-10 的 RRT-f 曲线或按式 (1) 反算 RRT——反过来先定 RRT 会发现死区不合适又得重选。这也是 03 篇第 9 步“先 CT 后 RT”的由来。

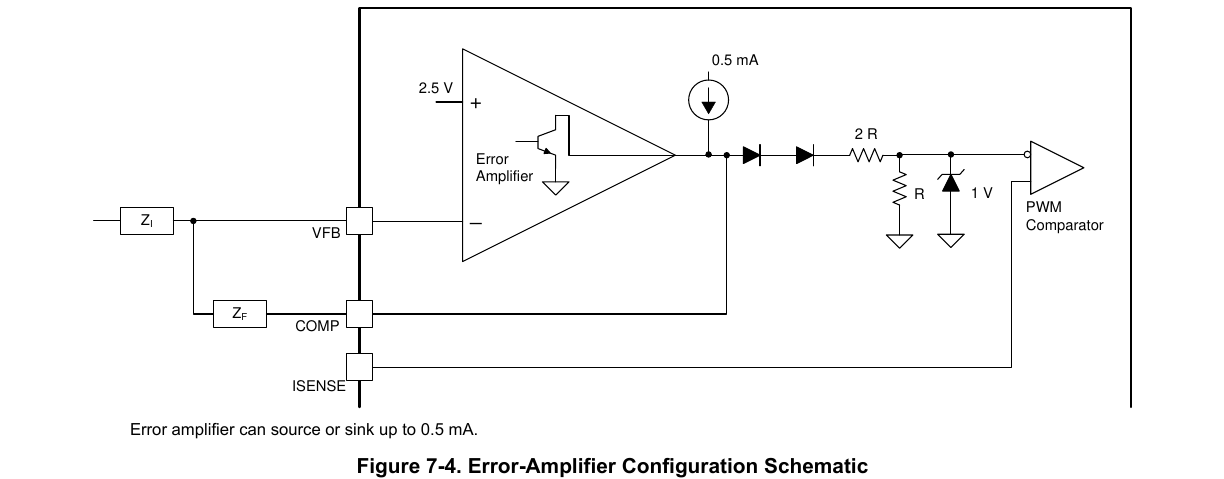

3.3 误差放大器（DS §7.3.4，图 7-4）

• 输入：VFB（反相）与内部 2.5 V（同相，微调基准）。内部动作：90 dB 开环增益放大误差；输出为集电极开路 + 0.5 mA 电流源。输出：COMP，可源 −0.8 mA typ / 可灌 6 mA typ，VOH≈6 V、VOL≈0.7 V。
• 为什么“灌强拉弱”：这是个精心安排的不对称。次级光耦方案里，光耦三极管只需要“往下拉”COMP 对抗 0.8 mA 源电流——光耦不必出大电流就能收窄占空比，CTR 余量压力小；而 COMP 上拉靠内部电流源慢慢充，环路不会过冲。同时开集结构允许外部把 COMP 硬拉到地（EA 内部限流不受伤）——关断口由此结构附带提供。
• 精度核算：隔离方案中 EA 只是中间级（输出精度由次级 TL431 决定）；初级侧调节时 2.5 V 门坎 ±3.2%（384x）直接乘进输出精度——这是“隔离用 TL431、非隔离才信 EA”的分界线。
• COMP→阈值的传递：图 7-4 显示 COMP 经约两个二极管压降、R:2R 分压并叠加 1 V 基准后进比较器；内部阻值手册未公布。工程读法用实测曲线（下一节）。

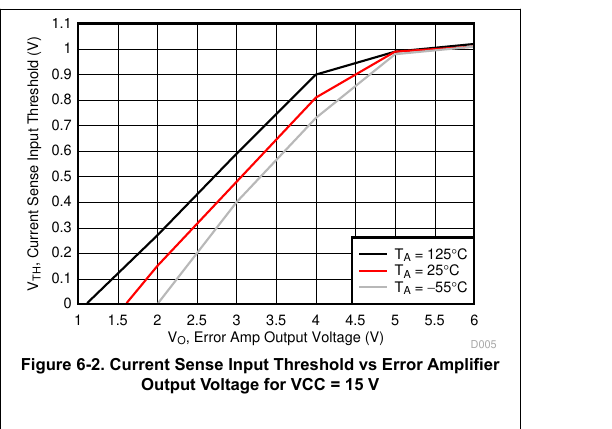

3.4 电流检测比较器（DS §7.3.3，图 7-3，图 6-2）

• 输入：ISENSE 引脚电压（RCS 采样），内部 3 倍放大（2.85~3.15）。内部动作：与 COMP 折算阈值比较，越限→复位锁存器。输出/阈值：引脚阈值随 COMP 单调上升，上限钳位 1.0 V（0.9~1.1 V，VCOMP=5 V）；VCOMP 降到约 1.8 V（25 ℃）以下阈值归零。
• 工程近似（本库读图）：25 ℃ 曲线在 1.8~4.8 V 区间近似线性，平均斜率约 0.33 V/V，即 VTH ≈ (VCOMP − 1.7 V)/3（VCOMP≥1.7 V 有效，上限 1.0 V 钳位）。内部精确算式未公布（待核实），此近似覆盖从零占空比到满限流的全行程，做环路增益估算够用。
• COMP 电平 ↔ 芯片状态速查（本库按图 6-2 + §7.3.8 整理）：

这张表是现场检修最实用的判读依据：示波器看一眼 COMP 直流电平，就能区分“环路在调节”与“环路已到上限”。

• 噪声与延迟：ISENSE 偏置 −2 µA；前沿尖峰须 RCSF/CCSF 滤波（时间常数 ≪ 最小导通脉宽，DS §8.3）；从越限到栅极关断 150 ns typ / 300 ns max——高峰值电流设计的限流过冲核算 = 电流斜率 × (延迟+滤波极点)。
• 温度族的读法（图 6-2 三条曲线的工程含义）：125 ℃ 曲线阈值起点最低（约 1.0 V COMP 等效即出非零阈值）、−55 ℃ 起点最高（约 2.0 V）——同一 COMP 电平下热机比冷机电流阈值高/低会移动最多 0.2~0.3 V 的 ISENSE 等效值（读图估计）。限流点做温度循环验收的理由正在于此（04 篇陷阱 10）。
• 电压模式改造：往 ISENSE 注入 CCT 锯齿波（图 7-13 给了三极管斜坡电路），比较对象从“真电流”变成“人工锯齿”——这颗电流模式芯片可整体跑电压模式（DS §7.3.11）。环路补偿按电压模式来，但因 EA 是低输出电阻型而非跨导型，细节有差。

3.5 PWM 锁存器（DS 特性表“双脉冲抑制”）

• 输入：时钟（置位）、比较器输出（复位）。内部动作：S/R 锁存器，复位优先。输出：一拍一脉冲。
• 为什么复位优先：① 比较器复位后，ISENSE 上的噪声/振铃若再次抖动比较器，没有复位优先就会重开一个脉冲 → 同周期双脉冲 → 电流失控上升；② 时钟置位与比较器复位同时到达时“关断赢”，保证每个开关周期都有一段确定的关断时间——单管拓扑给磁复位留时间，多管拓扑不直通。
• 推挽/多管应用说明（业界经验，手册未展开）：UC3842 是单路输出，直接推挽需外加分相触发器与两路驱动（或选双路输出的 UC3846/UC3825 类）；3844/45 的 50% 钳位 + 外部分相是老派做法。单路输出正是 8 脚成本结构的取舍。

3.6 输出级（DS §7.3.1.6）

• 输入：锁存器 Q 端。内部动作：双极图腾柱。输出：±1 A 峰值 / 200 mA 平均，UVLO 期间主动拉低（高阻 + 微小灌流）。
• 为什么强调“关断时保持低电平”：UVLO/故障期间若栅极悬空或为高，MOSFET 在 VCC 未稳时半导通烧管。主动拉低 + 栅源泄放电阻（业界 10 kΩ）双保险。
• 边沿与频率：25 ns typ 边沿在 1 nF 栅电容上对应约 2.5 A 瞬时充电流——±1 A 峰值意味着实际驱动一个 Qg=45 nC 的管子在 110 kHz 余量充足（45 nC×110 kHz=5 mA 平均），瓶颈是平均电流 200 mA 与双极边沿在更高频段的开损。

3.7 扩展功能速览（DS §7.3.8/§7.3.10/§7.3.12）

• 关断技术：ISENSE 抬过 1 V 或 COMP 拉到地以上两管压降以下 → 比较器输出高 → 复位优先 → 输出保持低直到下一个时钟（条件撤除后也最多延迟一拍恢复）。外部 SCR 可做锁存关断：拉死 COMP 或 ISENSE，循环 VCC 低于 UVLO 下阈值即可复位（基准掉电 SCR 才能复位——这是“为什么锁死保护要断电重启”的硬件根源）。
• 外部软启动：VREF→RSS→CSS，节点经三极管抬 COMP；上电 COMP 随 CSS 缓慢上升，占空比从零渐宽（图 7-12）。芯片无内置软启动——1984 年的 pin 预算给了电流环。
• 斜坡补偿：见 §4.3 与图 7-11（img/fig7-11_斜坡补偿.png 引用于 03 篇）。

3.8 COMP 的三种接法：一个引脚三种系统架构（本库归纳）

COMP 的开集+电流源结构在系统层面给出三种标准接法，环路的精度与复杂度由接法决定：

为什么 VFB 必须接地（易错点）：不接地时 EA 会按“2.5 V 门坎”自行把 COMP 往高推，与光耦往下拉形成对抗——环路线性度被破坏，实测表现为占空比对负载的响应迟钝且非线性。接地后 EA 同相/反相同为虚地关系，COMP 完全由光耦电流决定（经 RCOMPp/CCOMPp 网络定增益与极点，见 03 篇）。

4. 控制律展开推导（本库推导，代入官方实例数字）

官方实例参数（与 03 篇一致）：LP=1.5 mH，RCS=0.75 Ω，fSW=110 kHz，VBULK=75~375 V，NPS=10，VOUT+VF=12.6 V。

4.1 占空比公式：电流模式的“控制律”

导通期初级电流以斜率 m1 = VIN/LP 上升，采样电压以 m1×RCS 上升。触及阈值条件（忽略滤波与斜坡补偿的稳态影响）：

VIN/LP × ton × RCS = VTH        （VTH = ISENSE 引脚阈值，由 COMP 决定）
⇒ ton = VTH × LP / (RCS × VIN)
⇒ D   = VTH × LP × fSW / (RCS × VIN)

代入：满限流 VTH=1.0 V、VBULK=75 V → D = 1.0×1.5e-3×110e3/(0.75×75) = 2.93（>1，说明限流钳位下低压满载时电流指令已被 COMP 推到上限，实际工作点 D=0.627 对应 VTH = 0.627×75×0.75/(1.5e-3×110e3) = 0.214 V——注意这是斜坡补偿后信号平衡点的等效值，见 §4.3，COMP 折算阈值约 0.9 V 量级被注入斜坡“占用”了相当部分）。这个式子的价值在下一节。

读式三则：① D∝1/VIN 的比例关系是下一节前馈的全部来源；② 分子里的 VTH 是“可编程量”——它由 COMP 控制，这正是电压外环的执行入口；③ 公式不区分 CCM/DCM：DCM 时谷值恒为 0，CCM 时触及阈值的条件不变（峰值被钳住的是峰值），差别只在谷值由能量平衡决定。

4.2 输入前馈：为什么一拍修正

从上式直接读：D ∝ VTH/VIN。输入电压阶跃时，若 VTH（即 COMP）不动：

• VBULK 75 V → 375 V（×5），同一 VTH 下 D 自动 ÷5：ton 从 5.7 µs 收到 1.14 µs（本库按 ΔI=0.285 A 复算：75 V 时斜率 0.05 A/µs 上升 5.7 µs，375 V 时斜率 0.25 A/µs 上升 1.14 µs）。
• 物理图像：内环控制的量是电流峰值，而“每周期送入磁芯的伏秒”自动随 VIN 调整。电压外环只需要慢慢修“峰值该多高”的残差，不用管“输入变没变”。
• 对比电压模式：同样的输入阶跃要先在输出上造成误差、再被慢速电压环察觉，毫秒级才收住；电流模式一拍（9 µs）内完成电流侧修正。这就是“音频敏感度低、输入纹波抑制好”的量化来源，也是离线反激在 100/120 Hz 母线纹波下输出纹波小的一个原因。

4.3 次谐波振荡与斜坡补偿深度（推导 + 官方数字验证）

机理推导：设某周期起点电流扰动 δI0。导通期斜率 m1（信号侧含注入斜坡，见下），触及阈值的时刻提前/推迟 δt = −δI0/(m1+Se)（Se 为注入 ISENSE 节点的补偿斜坡斜率，把指令变成“下坡线”等效于斜坡加法）。周期末扰动（本库按触及阈值-放电两段推导）：

δI1/δI0 = (Se − m2)/(m1 + Se) = −(m2 − Se)/(m1 + Se)

其中 m2 为放电斜率折算到采样侧。无补偿（Se=0）时 |δI1/δI0| = m2/m1 = D/(1−D)——D>50% 即 |比值|>1，扰动逐拍交替放大，表现为奇偶周期占空比一宽一窄的次谐波振荡，纹波激增、最坏时限制功率能力。

为什么 DCM 天然免疫（本库展开）：DCM 里每拍电流从零开始、由时钟清零重建，扰动没有跨拍传递的载体——δI0 无从累积，所以 D<50% 或纯 DCM 不装斜坡补偿也能稳。这也解释了轻载（自动进 DCM）时欠补偿系统“自行稳定”的现象：症状只在 CCM 深处出现。

代入官方实例（本库复算）：

• 上升斜率（ISENSE 引脚）：Sn = VBULK,min×RCS/LP = 75×0.75/1.5e-3 = 37.5 mV/µs（DS 式 40 印 0.038 V/µs；注意 DS 式面写 VIN(min)=85 V 按 0.0425 算，与其数值链矛盾，译注已甄别，以 75 V 数值链为准）。
• 放电斜率：m2 = NPS×(VOUT+VF)×RCS/LP = 10×12.6×0.75/1.5e-3 = 63 mV/µs。校验：m2/Sn = 1.68 = D/(1−D) = 0.627/0.373 ✓ 自洽。
• TI 准则（QP=1，式 37~39）：MC = (1/π+0.5)/(1−D) = 0.818/0.373 = 2.19（D=0.627）→ Se = (MC−1)×Sn = 1.19×37.5 = 44.7 mV/µs（DS 式 41）。代入稳定性比值：(63−44.7)/(37.5+44.7) = 0.22 → 扰动一拍衰减到 22%，兼得稳定与保留电流模式特性。
• 参照系（业界常用准则对比）：死拍补偿 Se = m2/2 = 31.5 mV/µs（一拍归零， Erickson 教材口径）；完全补偿 Se = m2 = 63 mV/µs（电流模式退化为电压模式特性，瞬态变慢、限流变钝）。TI 的 44.7 恰在两者之间、偏向保守——补偿深度有据可依：下限 Se>(m2−m1)/2 稳定，实用取 (0.5~1)×m2，QP=1 准则是明确的取值点。

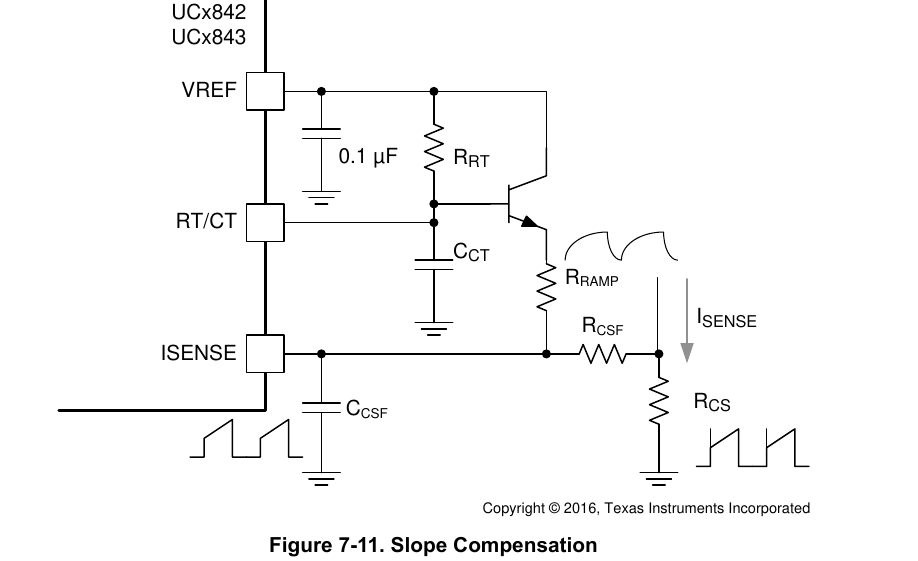

• 注入网络（DS 式 42~44，图 7-11）：振荡器锯齿斜率 SOSC = 1.7 V/(D/fSW) = 1.7 V/5.7 µs = 298 mV/µs，经 RRAMP/RCSF 分压注入：RCSF = RRAMP/(SOSC/Se−1) = 24.9 k/(6.66−1) ≈ 4.4 k → 实取 4.2 kΩ（回代 Se=43 mV/µs，−4%，可接受）。CRAMP=10 nF 交流耦合隔直，不给电流采样加直流偏置。
• 一个被普遍忽略的副作用（本库推导）：注入斜坡加在采样信号上，满限流（COMP 达到 5 V、阈值 1.0 V）时的真实峰值电流 = (1.0 V − Se×ton)/RCS = (1.0 − 0.0447×5.7)/0.75 ≈ 0.99 A，比 1.36 A 的运行峰值还低——官方实例在最坏工况下实际工作在限流钳位上（这也解释了它为什么把 CCM 边界设在 10% 负载）。自己的设计请把限流点按 1.2~1.3 倍运行峰值反算，并把“斜坡占用阈值”这项核算算进去。
• 图 7-11 的缓冲管：图上 RT/CT 与 RRAMP 之间画有 NPN 射随器（外部可选）；TI 设计实例（图 8-2）未装，RRAMP=24.9 kΩ 直接挂 RT/CT——与“RRAMP 取远大于 RRT”的文字建议只有 1.6 倍之差，频率会有轻微偏移（幅度待实测）。要频率准：加缓冲管，或装缓冲后实测校 RRT。

4.4 一个开关周期的完整时序（实例走读，本库展开）

以官方实例参数（LP=1.5 mH、RCS=0.75 Ω、110 kHz、T=9.09 µs）走一遍五段：

1. 放电段结束 → 时钟沿 → 锁存器置位：CCT 放电完毕（死区 0.65 µs 已过），时钟脉冲置位锁存器，OUTPUT 拉高，MOSFET 开通。此刻 ISENSE 上还残留上一拍的前沿尖峰——这就是滤波器存在的理由。
2. 导通段（CCM 满载低压）：初级电流从谷值 1.075 A 以 0.05 A/µs（=75 V/1.5 mH）线性上升；RCS 把它变成 0.8~1.0 V 的斜坡；注入斜坡（44.7 mV/µs）叠加其上共同升至阈值线。同时 CCT 在充电，为下一拍计时。
3. 触及阈值 → 比较器翻转 → 锁存器复位：采样信号（电流斜坡+注入斜坡）达到 COMP 折算阈值 → 复位优先 → OUTPUT 拉低。从触及阈值到栅极实际放电有 150 ns typ 延迟——电流再上升 0.008 A（75 V 时），这段是“限流点余量”的一部分。
4. 关断段（能量倒送）：初级 VDS 抬到 VBULK+NPS×(VOUT+VF)=75+126=201 V 再加漏感尖峰（RCD 吸收抑制）；次级二极管导通，次级电流以 (VOUT+VF)/L_sec = 12.6 V/(1.5 mH/100) = 0.84 A/µs 下降（折算回初级 0.084 A/µs × RCS = 63 mV/µs，即 §4.3 的 m2 ✓ 三处数字自洽）。
5. 放电段（死区）：CCT 恒流快速放电，输出封锁为低，时钟沿等待。DCM 时电流先降到零、VDS 出现谐振钟形（QR 控制器就是检测这个谷底，见 30_经典IC精读/02_准谐振QR 分类）。

时序校核的工程意义：T=9.09 µs 里导通 5.7 µs、关断 2.74 µs、死区 0.65 µs——三个数字分别由电流环、能量平衡、振荡器放电电流决定。改任何一个元件都会同时牵动三项核算：换 CCT → 死区与频率同变；换 LP → 导通斜率与 CCM 边界同变；换 RCS → 限流点与斜坡补偿同变。这就是 03 篇设计流程必须按顺序走的原因。

4.5 从电流越限到栅极关断：全链路延迟核算（本库推导）

保护动作不是瞬时的，全链路 = 比较器延迟 + 滤波器极点 + 驱动边沿：

t_total ≈ tDLY(150 ns typ / 300 ns max) + τ_filter(0.42 µs 实例) + t_fall(25 ns)
        ≈ 0.6 µs（typ）…… 高线时电流仍在爬
过冲 ΔI ≈ m1 × t_total：VBULK=375 V 时 0.25 A/µs × 0.6 µs ≈ 0.15 A（≈11% of 1.36 A）

设计含义：① 限流点余量必须 ≥ 过冲，否则磁芯在延迟窗口里进入饱和（饱和后斜率更陡、过冲更大——正反馈到炸管）；② τ_filter 与 tDLY 相互制约：滤波重了尖峰不误触发但过冲大，滤波轻了反之——DS 只给“τ 远小于最小导通脉宽”的定性线，定量要自己在最坏输入电压下做这项核算；③ tDLY 是 max 300 ns 的工艺参数（双极），选型时不能当零。

5. Device Functional Modes（工作模式与切换条件，DS §7.4 全口径）

6. 保护机制逐个拆解（触发→动作→锁死/自恢复→设计意图）

一个值得体会的设计哲学：UC3842 把“可恢复”的（UVLO、逐周期）做进芯片，把“锁死”的留给外部（SCR+断电）——1984 年的集成度下，这是“芯片管住每个周期的物理量，系统级锁死交给系统”的分工，也塑造了此后所有 PWM 控制器的保护框架。
