Infineon AN184200《Gate-drive design guide for Infineon high-voltage CoolGaN™ Transistors》全文精译 — E-mode GIT 的栅驱动设计指南

原文：Infineon Technologies AG 应用笔记 AN184200，V 1.0，Edition 2026-08-31（首版），《Gate-drive design guide for Infineon high-voltage CoolGaN™ Transistors — Practical guidelines for optimizing performance and reliability in SMPS using HV CoolGaN™》，共 17 页（正文页脚 1~16 + 免责声明页；原文未署名作者）。原文 PDF：90_资料源/GaN_CoolGaN_GateDriveDesignGuide.pdf。 本篇为全文忠实精译：覆盖原文全部章节——文档说明（范围与目的/目标读者/要点，第 1 页）、产品族与目标应用（第 2 页）、§1 引言（第 4 页）、§2 驱动 CoolGaN™ 的基础（GIT vs SGT，图 1~4，第 5~6 页）、§3 栅驱动设计考量（RC 接口，式 1~3 与栅下拉电阻 RGS，第 7~8 页；§3.1 大功率设计实例、§3.2 小功率设计实例，式 4~6，图 5~10，第 8~12 页）、§4 总结（第 13 页）、§5 相关资源（第 14 页）、参考文献（第 15 页）、修订历史（第 16 页）。 重要：原文式 (1)~(6) 为分式排版，pdftotext 提取为斜体 Unicode 串；译稿已对照原 PDF 版面逐式重建，所有代入数字照录并独立复算（见文末译者附注）。

本篇与库内文档的关系

本篇是库里 GaN 功率器件层的“原厂驱动宪法”第一篇：§2 的 GIT 持流驱动 vs SGT 压驱之分，是 GaN 与隔离驱动基础教程 §2.1“GIT 10 V 档另论”一句的原厂逐句展开——E-mode GaN 与 Si MOSFET 驱动的分水岭就在“栅极要持续灌电流”这一条上；§3 的 RC 接口与两个设计实例（20 A 全桥 LLC、4.5 A 反激）给出从 datasheet 曲线到 CC/RSS 取值的完整换算链。姊妹篇 01_600V驱动速查全译.md（AN_2107）用同一套物理给出逐件调参速查表：本篇讲“为什么、怎么算”，01 篇讲“查表即用”。

译注约定（先读）

1. 器件型号 IGT65R055D2 / IGD70R200D2S 按原文照录（CoolGaN™ 600 V 分立器件）；其 ID,pulse、Qg 等参数均出自原文引用的各自 datasheet [2][3]（本库未存档这两份 DS，需补档后回填 min/typ 全表）。
2. 术语首现：GIT（栅注入晶体管，Gate Injection Transistor）、SGT（肖特基栅晶体管，Schottky Gate Transistor）、2DEG（二维电子气）、栅持流（gate holding current，维持 2DEG 沟道导通的持续栅电流）、VF（栅开通正向电压）。
3. 元件命名对照（译者对照，非编造）：本篇 §3 记 RC 接口四元件为 Ron / Roff / Rss / CC；姊妹篇 AN_2107 记同一电路为 Rss / Rtr / CC——Ron↔Rtr_on、Roff↔Rtr_off，功能一致（开通/关断瞬态速度调谐电阻）。
4. 图全部为矢量插图，逐图标“见原 PDF 图 N（第 X 页）”并附图内可读信息；本次已将图 1~10 全部按原 PDF 页面 150 dpi 截取（含完整图题）并嵌入下文对应位置（img/gan_fig01~10_*.png，共 10 张）；RC 接口电路的 ASCII 重绘见 01 篇（两篇图 5/图 2 为同一电路）。

文档说明（About this document，原 PDF 第 1 页）

范围与目的（Scope and purpose）

GaN 晶体管具备快开关能力与卓越品质因数（FOM, Figure of Merit），相比传统硅器件能带来显著更高的效率与功率密度。然而这些优势也引入新的设计挑战，尤其体现在栅驱动架构与 PCB 布局上。因此，基于 GaN 的功率级需要与硅 MOSFET 根本不同的栅驱动概念。

本应用笔记聚焦英飞凌 CoolGaN™ 晶体管的栅驱动设计考量。CoolGaN™ 是一种增强型（E-mode）GaN 器件，需要栅持流（gate holding current）在导通期间维持二维电子气（2DEG）沟道的形成并维持导通。为支持用户与工程师开发稳健、实用的栅驱动方案，本应用笔记：

• 解释英飞凌 CoolGaN™ 技术的工作基础；
• 讨论关键且现实的栅驱动设计取舍；
• 提供为英飞凌 CoolGaN™ 晶体管量身定制的清晰、分步（step-by-step）栅驱动设计流程。

此外，本文详细研究并讨论了两个实用设计实例，演示如何为 CoolGaN™ 晶体管设计栅驱动电路，突出“在保证足够安全裕度与可靠性的同时实现卓越性能”的最佳实践。

目标读者（Intended audience）

开关电源（SMPS, Switched-Mode Power Supply）与电力电子设计工程师、技术人员，以及希望用 HV CoolGaN™ 晶体管实现可靠、最优系统性能的电子系统开发者。

要点（Keypoints）

• 深入理解 CoolGaN™ 晶体管 datasheet 中的规格、参数与特性曲线，以此启动实用的栅驱动设计；
• 以现实的视角理解设计挑战与取舍，包括寄生元件、热效应及相关因素；
• 验证栅驱动设计是否满足整体系统预期；
• 从多个视角给出优化性能与可靠性的进一步考量。

关于本产品族（About this product family，原 PDF 第 2 页）

产品族：英飞凌高压 CoolGaN™ 产品族提供先进的 GaN 功率晶体管，为消费电子、工业系统、企业设备与 AI 数据中心电源等各类应用提供灵活、可扩展的方案。CoolGaN™ 提供多样的规格与封装，实现卓越开关速度、高功率密度与更低能量损耗——带来更小、更轻、更紧凑、可靠性与导热更好的系统。

目标应用：AI 数据中心与服务器电源（PSU）；通信电源；开关电源（SMPS）；适配器与充电器；电视/显示器电源；家电；储能系统（ESS）；LED 照明系统设计。

目录结构（原 PDF 第 3 页，导航性内容）：1 引言；2 驱动 CoolGaN™ 的基础；3 栅驱动设计考量（3.1 设计实例 1：大功率；3.2 设计实例 2：小功率）；4 总结；5 相关资源；参考文献；修订历史；免责声明。

1. 引言（Introduction，原 PDF 第 4 页）

与传统硅基功率器件相比，GaN 的到来标志着功率半导体进入变革性阶段——快开关能力、低损耗、高功率密度。GaN 技术通过缩小无源元件体积、削减热设计开销、带来更高效率与功率密度，在严苛法规与性能要求下依然实现大幅性能提升，覆盖宽泛的电力电子应用。在市售 GaN 器件中，英飞凌 CoolGaN™ 凭领先技术提供 best-in-class 性能。

一个稳健、高性能的系统，很大程度上取决于功率器件栅驱动电路的正确设计——对宽禁带器件尤其如此，它在整体系统性能与可靠性中扮演关键角色。本应用笔记给出优化英飞凌 CoolGaN™ 晶体管性能的设计原则、取舍与方法论的全面综述，为有效、实用的设计落地提供详细指引。

2. 驱动英飞凌 CoolGaN™ 晶体管的基础（原 PDF 第 5~6 页）★GIT vs SGT 专章

英飞凌基于其创新的高压 CoolGaN™ 平台提供领先的增强型（E-mode）氮化镓高电子迁移率晶体管（HEMT, High-Electron-Mobility Transistor），该平台利用栅注入晶体管（GIT）技术带来卓越的高性能与高电压能力。CoolGaN™ HEMT 具有专利的混合漏极（hybrid-drain）架构，旨在交付高电流密度、出色的稳健性与稳定的动态 RDS(on) 行为，在严苛的电力电子应用中支撑高效率、可靠性与性能。

图 1 与图 2 给出 CoolGaN™ 晶体管与一只可比的采用肖特基栅晶体管（SGT）结构的 E-mode GaN HEMT 的等效电路。GIT 与 SGT 的栅结构存在微妙差异，导致二者对栅驱动电路设计的要求截然不同：基于 SGT 的 GaN HEMT 通常被视为压驱器件（类似 MOSFET），而 GIT 器件被视为流驱器件（类似 BJT）。CoolGaN™ 器件的一个显著特征是栅源之间存在一只等效二极管，它赋予器件一种独特特性——正向开通电压（VF）效应。这只等效二极管带来独特的栅驱动行为，要求更细致的栅驱动设计方法，才能充分用足器件收益并确保可靠运行。以下各节详细讨论关键栅驱动设计考量。

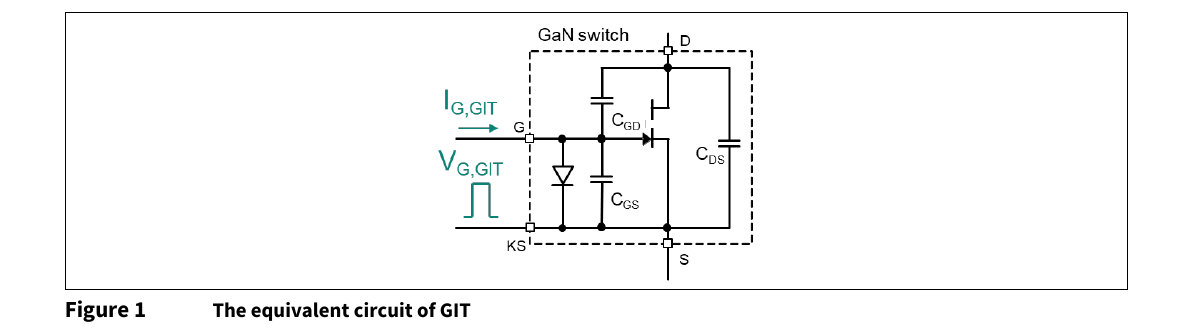

见原 PDF 图 1（第 5 页）：GIT 等效电路——栅极含栅注入结构，栅源之间画有等效二极管（决定 VF 钳位行为），漏源为受栅控的 2DEG 沟道。

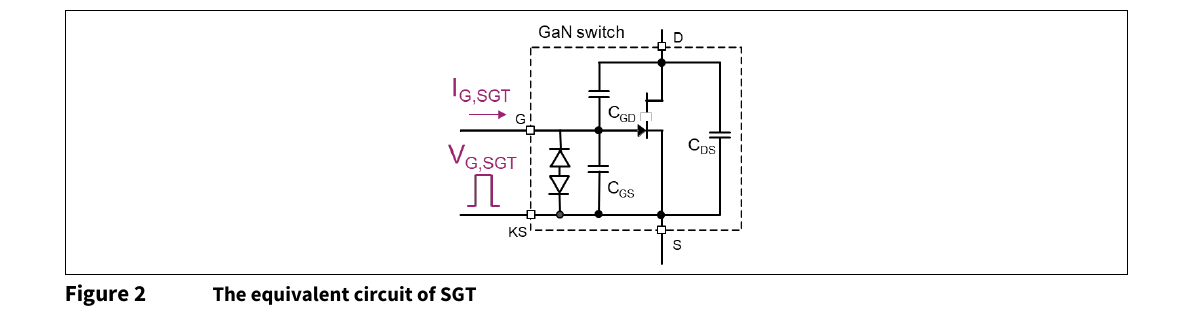

见原 PDF 图 2（第 5 页）：SGT 等效电路——肖特基栅结构，栅极表现为电容性输入（无持流要求），与 MOSFET 类比。

图 3 与图 4 分别给出 GIT 与 SGT 器件的理论栅驱动电压与电流波形，凸显驱动这两类器件的关键差异。如图 3：GIT 的栅压（VG,GIT）被钳位在正向电压（VF）处，而 SGT 的栅压（VG,SGT）紧随栅驱动电压高电平（VH）。此外，图 4 表明：GIT 需要持续的开通电流（IG,GIT_ON）来维持 2DEG 沟道——这是 GIT（IG,GIT）与 SGT（IG,SGT）栅驱动电流行为的关键差异。这些差异要求为英飞凌 CoolGaN™ 晶体管定制栅驱动电路设计方法，详见下文。

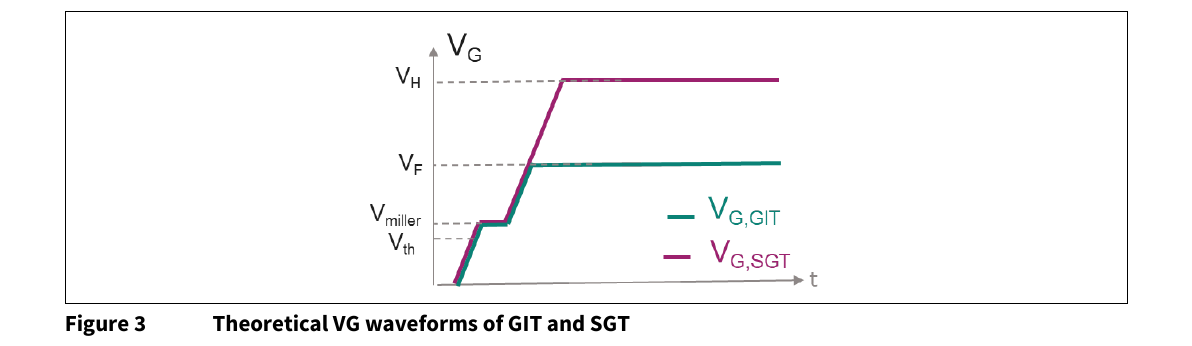

见原 PDF 图 3（第 6 页）：GIT 与 SGT 的理论 VG 波形——驱动器输出方波（高电平 VH）下，GIT 波形削顶在 VF（二极管钳位），SGT 波形贴着 VH 走。

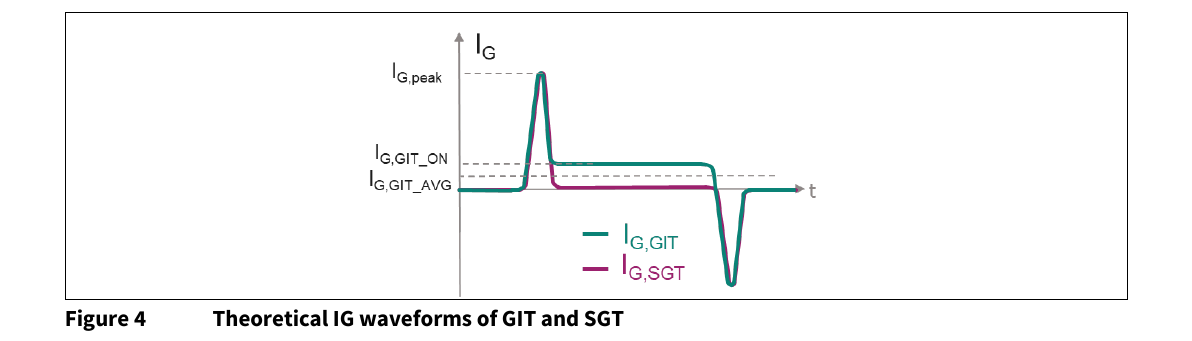

见原 PDF 图 4（第 6 页）：GIT 与 SGT 的理论 IG 波形——GIT 在整个导通期间持续流过 IG,GIT_ON（平台电流），SGT 仅在开关瞬态有充放电电流尖峰，导通期电流≈0。

译者按（分水岭简述）：Si MOSFET 的栅是电容——“充完就完事”，导通期栅电流为零；GIT 的栅像一只压在 VF 上的二极管——“边灌边导通”，导通期必须持续供给 mA 级持流（ISS），否则 2DEG 沟道无法维持。这就是本篇式 (3) 的 RSS 与 01 篇“稳态持流通路 Rss”存在的全部理由，也是 E-GaN 与 Si MOSFET 驱动架构分道的起点。

3. CoolGaN™ 晶体管的栅驱动设计考量（原 PDF 第 7~12 页）

英飞凌 CoolGaN™ 晶体管的独特之处要求量身定制的栅驱动设计方法——需要细致地规划栅驱动电压与栅驱动电流两者。设计概念基于 CoolGaN™ 技术独特的 VG 与 IG 特性，可适用于各类栅驱动电路，包括但不限于 RC 接口（RC Interface）。本节聚焦 RC 接口的设计考量并给出详细分析；其他栅驱动电路拓扑的研究正在进行，结果将在未来的白皮书与应用笔记中发表。

英飞凌白皮书“Gate drive configurations for GaN power transistors” [1] 证明：RC 接口（图 5）可同时支持 GIT 与 SGT 两种技术。在 [1] 的基础上，以下各节为 HV CoolGaN™ 晶体管建立面向系统的 RC 接口设计，详述实际实现中的约束与优化。

**RC 接口由四个外部元件组成：Ron、Roff、Rss 与 CC。**开通与关断的开关速度（dv/dt）以及栅驱动峰值电流，由 Ron 与 Roff 决定——通常按整体系统性能与信号质量要求设计并微调。电容 CC 在开通时提供高速峰值栅驱动电流，并在关断栅极拉低时产生负栅驱动电压。电阻 RSS 提供持续开通电流（ISS = IG,GIT_ON），维持 CoolGaN™ 器件处于导通态。

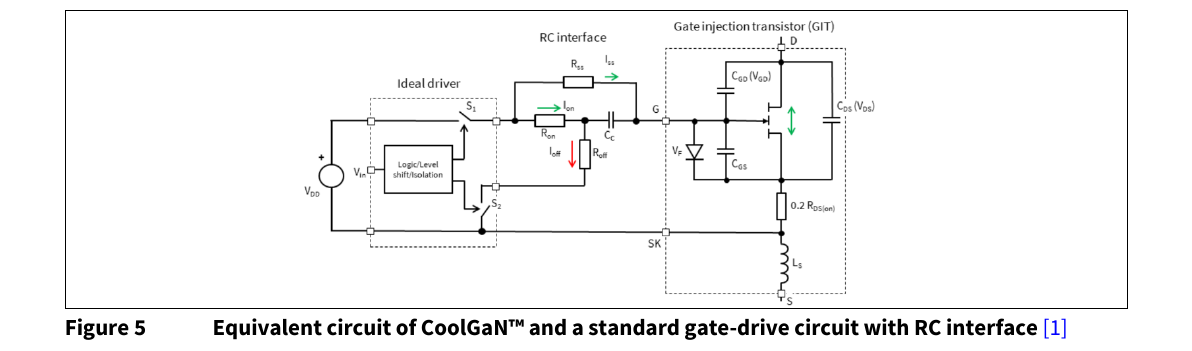

见原 PDF 图 5（第 7 页）：CoolGaN™ 等效电路与带 RC 接口的标准栅驱动电路 [1]——驱动器输出经 Ron/Roff（瞬态速度）+ CC（耦合电容/电荷泵）与 Rss（持流通路）接到 GIT 栅极；栅源等效二极管（VF）钳位栅压。电路拓扑与 01 篇图 2 相同（元件名对照见译注约定 3）。

CC 与 Rss 用以下公式设计：

$$C_C \geq k \times \frac{Q_g}{V_{DD} - V_F} \qquad \text{（式 1，单极性供电，原 PDF 第 7 页）}$$

$$C_C \geq \frac{Q_g}{V_{DD} - V_F} \qquad \text{（式 2，双极性供电，原 PDF 第 7 页）}$$

$$I_{SS} = \frac{V_{DD} - V_F}{R_{SS}} \qquad \text{（式 3，GIT 稳态驱动电流，原 PDF 第 8 页）}$$

其中 k 为常数，典型范围 2~4；Qg 为栅电荷；VDD 与 VF 分别是：栅驱动信号的高电平（VH）或供电电压，以及 GIT CoolGaN™ 器件的开通栅正向电压。采用双极性栅驱动供电时，建议减小 CC 以防止过大的负栅驱动电压 [1]。

式 (1)~(3) 构成 GIT 栅驱动电路设计的基础，也是下节设计实例的出发点——实例将展示这些公式与设计方法的实际应用。

栅下拉电阻 RGS：对高压 CoolGaN™ 开关管，建议设置栅下拉电阻，防止驱动器开路、焊接不良等故障时的意外开通。GaN 阈值电压低，泄漏电流或米勒感应电流即可触发器件；RGS 把栅源电压钳在阈值以下——无电状态（unpowered）时尤其如此。传统硅管用 10 kΩ；GaN 泄漏低，允许更高取值（约 50 kΩ~100 kΩ），以平衡钳位效果与损耗。具体取值取决于所用栅驱动器与启动要求；若驱动器已预上电或内置下拉，则无需外加。

栅驱动分步设计流程（按原文 §3/3.1/3.2 的步骤整理，译者编号）

1. 明确应用与最大工作电流（例 1：全桥 LLC，20 A；例 2：反激，4.5 A——§3.1/3.2 首段）；
2. 选定 CoolGaN™ 器件并通读 datasheet：取 ID,pulse 额定值及其对应栅电流 IG,GIT_ON 与结温条件（例 1：36 A @ 26 mA、Tj=125 ℃；例 2：9.7 A @ 7.1 mA、Tj=125 ℃）、Qg，以及 ID~IG,GIT_ON 输出特性曲线与 RDS(on)~IG,GIT_ON 曲线（图 6/7 或图 9/10）；
3. 对最大工作电流做 80% 降额：要求 ID,pulse ≥ 工作电流/0.8（例 1：20 A → ≥25 A；例 2：4.5 A → ≥6 A）；
4. 由特性曲线查出同时满足 ID,pulse 与 RDS(on) 两项要求的最小栅电流 IG（例 1：约 13 mA；例 2：约 1.77 mA，已含生产离散）；
5. 用比值 k_ID,pulse/ID,peak 快速估算不同 IG,GIT_ON 下的 ID,pulse（式 4，理想且无热积累条件；例 1：k = 36/68 ≈ 0.529，IG = 13 mA → ID,pulse ≈ 34 A）；
6. 叠加生产离散：半导体生产的偏差与分布，相对典型值约 ±20%~±30%；按 ±20% 计则 ID,pulse 至少再留 20% 裕量（例 1：34 A × 0.8 = 27.2 A ≥ 25 A ✓）；
7. 计入非理想因素：源侧 RDS(on) 上的额外压降可达器件总 RDS(on) 的约 20%（图 8）及元件容差——建议在已选 IG,GIT_ON 之上再加 10%~20% 裕量（大功率建议更大；经验法则：工作电流超过器件额定最大 ID,pulse 的 50% 即算大功率/大电流应用）；
8. 由式 (1)（双极性供电则式 (2)）定 CC、式 (3) 定 RSS（k 取 2~4；VDD、VF 已知）；
9. 按需加栅下拉电阻 RGS（50~100 kΩ；驱动器预上电或内置下拉则省略）。

3.1 设计实例 1：大功率设计的 CoolGaN™ 栅驱动实现（原 PDF 第 8~11 页）

本节逐步走查一个大功率设计流程，逐阶段细察设计方法与考量。设计目标：大功率全桥 LLC 变换器，规定最大工作电流 20 A；选用英飞凌 CoolGaN™ IGT65R055D2 器件。

正确设计栅驱动电路的前提是通读 CoolGaN™ IGT65R055D2 的 datasheet [2]——它提供设计过程所需的关键参数与特性。要最大化性能并最优利用 CoolGaN™ 技术，必须在**最小化栅驱动功耗、优化 RDS(on) 性能、达到期望的脉冲漏极电流能力（ID,pulse）**三者之间取得细致平衡。

图 6 与图 7 给出栅驱动电路设计的必备信息：CoolGaN™ IGT65R055D2 在高温工作条件下的典型输出特性（ID vs. IG,GIT_ON）与漏源导通电阻（RDS(on) vs. IG,GIT_ON）。此外，最大脉冲漏极电流额定值 ID,pulse = 36 A 规定于 IGT65R055D2 datasheet 表 2 [2]，对应栅电流 IG,GIT_ON = 26 mA（结温 Tj = 125 ℃）[2]。

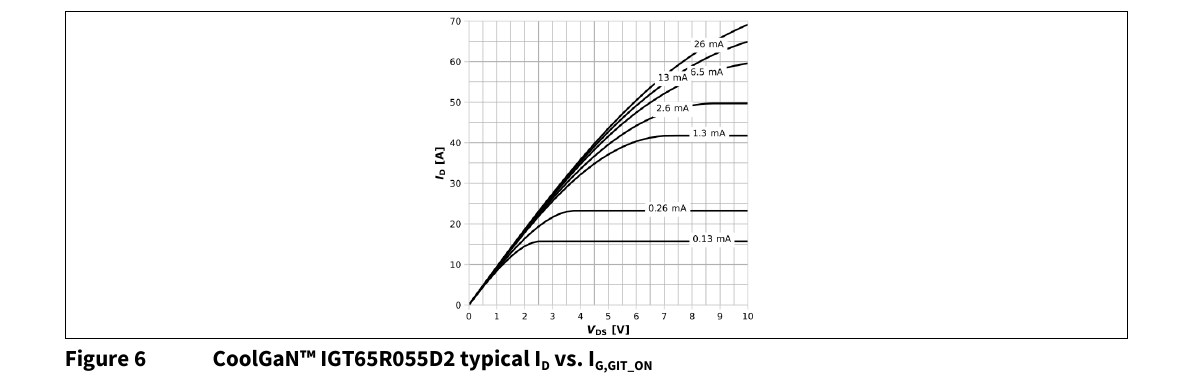

见原 PDF 图 6（第 9 页）：IGT65R055D2 典型 ID vs. IG,GIT_ON 曲线——漏极电流随持流栅电流增大而抬升；36 A 额定点对应 26 mA，13 mA 处约 34 A。

见原 PDF 图 7（第 9 页）：IGT65R055D2 典型 RDS(on) vs. IG,GIT_ON 曲线（高温条件）——持流不足时 RDS(on) 明显上升，栅电流增大到一定值后 RDS(on) 趋于饱和低位。

一般做法是对最大工作电流施加适当降额（derating），确保足够安全裕度与可靠性——即要求 ID,pulse 大于 25 A（对最大工作电流 20 A 施加 80% 降额）。基于图 6 与图 8 所示特性[译注：图 8 为等效电路图，给不出 ID~IG 数据，此处疑为图 7 之误，「待核实」；正文数字链与图 6 吻合]，该要求对应最小栅电流 IG ≈ 13 mA。

此外，可用比值（k_ID,pulse/ID,peak）快速估算不同 IG,GIT_ON 电流下的 ID,pulse 值（假设理想且无热积累条件），是各种工况下近似 ID,pulse 的便捷方法。该比值按下式计算：

$$k_{ID,pulse/ID,peak} = \frac{I_{D,pulse\_max}}{I_{D,peak\_max}} \qquad \text{（式 4，ID,pulse 与 ID,peak 之比，原 PDF 第 9 页）}$$

其中 ID,pulse_max 与 ID,peak_max 可从图 6 与 datasheet 最大额定值表取得：对 CoolGaN™ IGT65R055D2，两者分别为 36 A 与 68 A [2]，故 k_ID,pulse/ID,peak ≈ 0.529。据此比值与图 6 可估算不同 IG,GIT_ON 下的 ID,pulse——例如 IG,GIT_ON = 13 mA 时，理想 ID,pulse ≈ 34 A。

然而，计入非理想效应与热积累后，可达的 ID,pulse 将低于该理想估算值。再者，考虑半导体生产的偏差与分布，相对典型值约有 ±20%~±30%。设偏差为 ±20%，意味着 ID,pulse 至少需要 20% 的额外设计裕量来覆盖生产离散的最坏情形。本例中 ID,pulse,−20% = 34 A × 0.8 = 27.2 A，仍足以覆盖 25 A 的需求。

为 GaN 器件设计栅驱动电路时，还必须考虑额外的非理想特性，包括 RDS(on) 源侧的额外压降——可达器件总 RDS(on) 的约 20%（图 8），以及其他元件容差——它们都会显著影响电路的性能与可靠性。

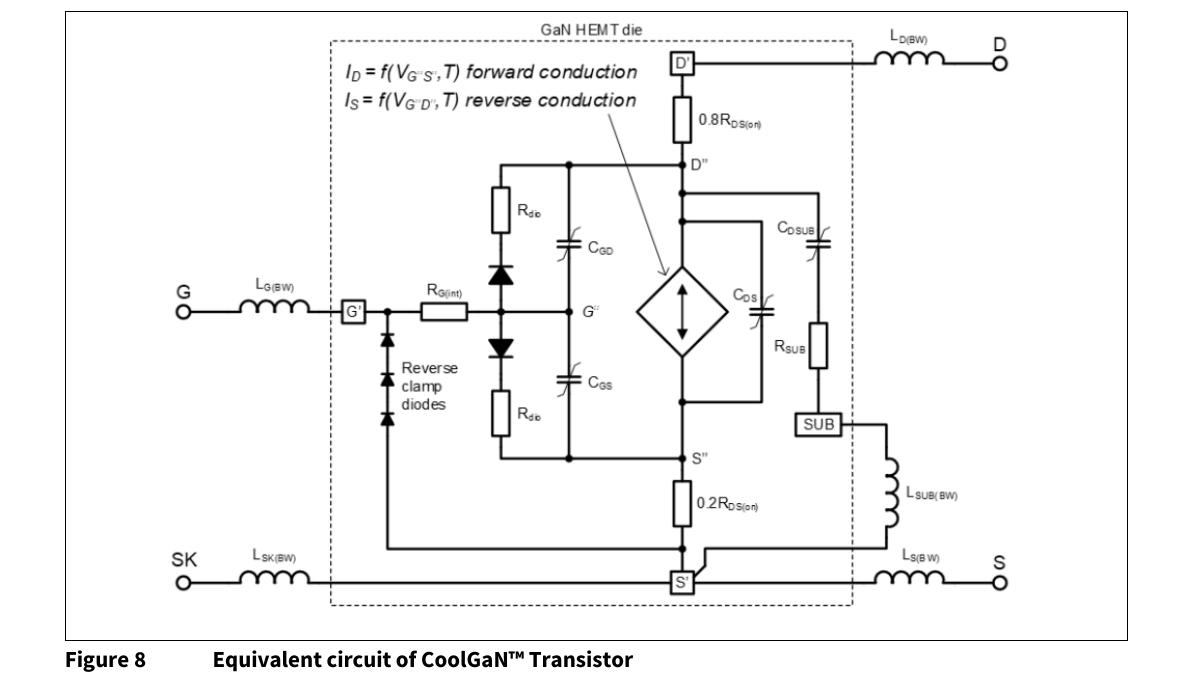

见原 PDF 图 8（第 10 页）：CoolGaN™ 晶体管等效电路——标出源侧电阻分量（占总 RDS(on) 约 20%）与漏侧电阻分量，说明“为什么持流不足时实际导通损耗比标称 RDS(on) 更大”。

作为一般准则，为计入非理想元件、确保可靠且最优的性能，建议在已选 IG,GIT_ON 值之上再加适当裕量（至少 10%~20%）；大功率应用建议更大裕量。经验法则：工作电流超过器件额定最大 ID,pulse 的 50% 即可视为大功率/大电流应用；低于该阈值则为低功率/低电流应用。

基于前述讨论，为满足 20 A 最大工作电流的大功率全桥 LLC 应用，需要栅电流 IG = 13 mA，以保证 IGT65R055D2 的 ID,pulse 与 RDS(on) 两项规格同时达标。再考虑非理想因素、保证可靠最优的性能，建议在上述 IG 基础上再加 15% 裕量，得到建议的最小栅电流 IG ≈ 15 mA。据此，所需 CC 与 RSS 可由式 (1) 与式 (3) 确定：

（取 k = 4，VDD = 9 V，VF = 3.5 V；IGT65R055D2 的 Qg = 4.7 nC [2]）

$$C_C \geq 4 \times \frac{4.7\,\mathrm{nC}}{9\,\mathrm{V} - 3.5\,\mathrm{V}} \approx 3.42\,\mathrm{nF}\,;\qquad R_{SS} = \frac{V_{DD} - V_F}{I_{SS}} = \frac{9\,\mathrm{V} - 3.5\,\mathrm{V}}{15\,\mathrm{mA}} \approx 367\,\Omega \qquad \text{（式 5，耦合电容与电阻，原 PDF 第 11 页）}$$

3.2 设计实例 2：小功率设计的 CoolGaN™ 栅驱动实现（原 PDF 第 11~12 页）

本例选取低功率反激变换器应用，最大工作电流 4.5 A，选用 CoolGaN™ IGD70R200D2S。其特性见图 9 与图 10：高温（Tj = 125 ℃）下的典型输出曲线（ID vs. IG,GIT_ON）与漏源导通电阻（RDS(on) vs. IG,GIT_ON）。此外，按 IGD70R200D2S datasheet [3]，最大脉冲电流额定值 ID,pulse = 9.7 A（表 2），对应栅电流 IG,GIT_ON = 7.1 mA（Tj = 125 ℃）。

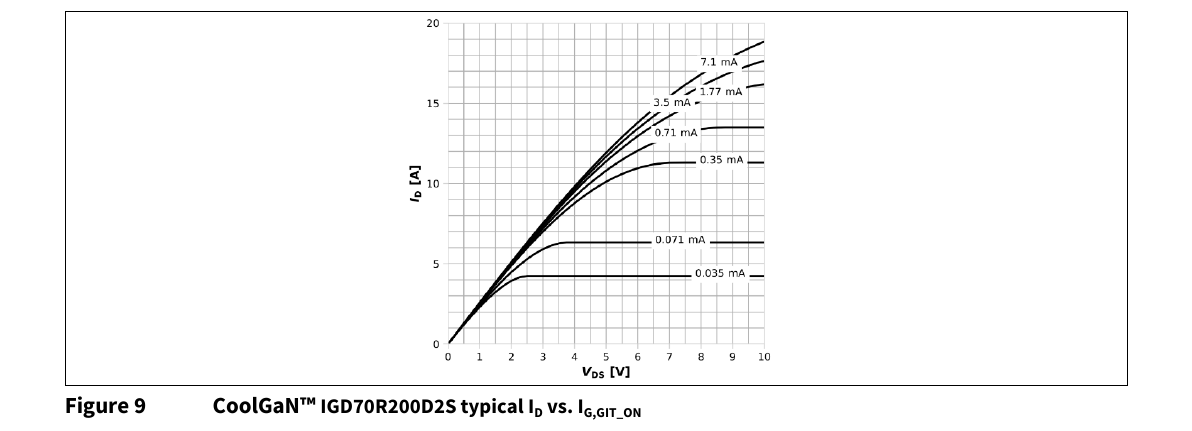

见原 PDF 图 9（第 11 页）：IGD70R200D2S 典型 ID vs. IG,GIT_ON 曲线——9.7 A 额定点对应 7.1 mA。

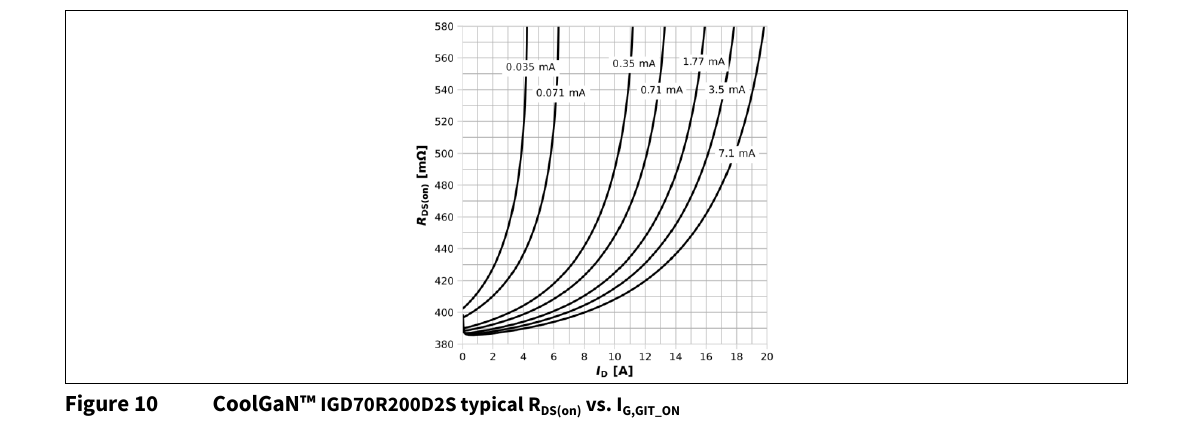

见原 PDF 图 10（第 12 页）：IGD70R200D2S 典型 RDS(on) vs. IG,GIT_ON 曲线（Tj = 125 ℃）。

对 4.5 A 最大工作电流施加 80% 降额，要求 ID,pulse > 6 A。比值 k_ID,pulse/ID,peak 由图 9 与 IGD70R200D2S datasheet [3] 数据导出；在额外考虑 20% 生产离散后，所需最小栅电流约 1.77 mA。

进一步计入非理想元件、确保可靠最优性能，建议再加 10%~20% 裕量。应用到上述计算值，得到本设计建议的最小栅电流 IG ≈ 2 mA。据此选定的栅电流，所需 CC 与 RSS 由式 (1) 与式 (3) 计算：

（取 k = 4，VDD = 12 V，VF = 3.5 V；CoolGaN™ IGD70R200D2S 的 Qg = 1 nC [3]）

$$C_C \geq 4 \times \frac{1\,\mathrm{nC}}{12\,\mathrm{V} - 3.5\,\mathrm{V}} \approx 0.47\,\mathrm{nF}\,;\qquad R_{SS} = \frac{V_{DD} - V_F}{I_{SS}} = \frac{12\,\mathrm{V} - 3.5\,\mathrm{V}}{2\,\mathrm{mA}} = 4.25\,\mathrm{k}\Omega \qquad \text{（式 6，耦合电容与电阻，原 PDF 第 12 页）}$$

4. 总结（Summary，原 PDF 第 13 页）

本应用笔记对为英飞凌 CoolGaN™ 器件量身定制的、基于 RC 接口的栅驱动电路，给出了关键考量与设计方法的详细理论讨论。设计方法由两个覆盖不同功率等级应用的详细设计实例支撑，有效演示了设计原则的实际应用。

此外，本笔记强调了在真实条件下评估栅驱动设计的重要性——包括非理想元件与寄生效应对整体性能的影响。所述方法为启动基于 RC 的栅驱动器设计提供了清晰、易上手的基础；要达到最优的效率、稳健性与可靠性，可能还需进一步的细化与应用特定的优化。

如需进一步的技术指引或针对具体设计的讨论，请咨询英飞凌技术支持。

5. 相关资源（Related resources，原 PDF 第 14 页）

• GaN transistors (GaN HEMTs)（GaN 晶体管产品页）
• Developer Community（开发者社区）

参考文献（References，原 PDF 第 15 页，全译）

1. Infineon Technologies AG: Gate drive configurations for GaN power transistors; Available online（白皮书，栅驱动配置）
2. Infineon Technologies AG: CoolGaN™ IGT65R055D2 Final datasheet; Available online
3. Infineon Technologies AG: CoolGaN™ IGD70R200D2S Final datasheet; Available online

修订历史（Revision history，原 PDF 第 16 页，全译）

（原文第 17 页为版权页与 Important Notice：© 2026 Infineon Technologies AG；本 AN 内容仅为产品实现的提示，不构成对特定功能、状态或质量的描述或担保；数据仅供经技术培训的人员使用；条款示意照录，以原 PDF 为准。）

译者附注（全库视角）

1. 记忆锚点：GIT = “边灌边导通”——栅压被钳在 VF（本篇两例均取 3.5 V），导通期必须持续供 ISS（例 1：15 mA @ RSS≈367 Ω；例 2：2 mA @ RSS=4.25 kΩ）；CC 按 Qg 充当“电荷泵”，同时负责开通峰值电流与关断负压。选 RSS 的本质是选 ISS，选 ISS 的本质是选 ID,pulse 与 RDS(on) 的达标线（式 4 比值 + 80% 降额 + ±20% 离散 + 10~20% 非理想裕量，四层叠加）。
2. 代入数字复算（译稿独立复核）：式 5：4×4.7/5.5 = 3.418 ≈ 3.42 nF ✓；5.5 V/15 mA = 366.7 ≈ 367 Ω ✓。式 6：4×1/8.5 = 0.4706 ≈ 0.47 nF ✓；8.5 V/2 mA = 4250 Ω = 4.25 kΩ ✓。式 4：36/68 = 0.5294 ≈ 0.529 ✓；34×0.8 = 27.2 A ✓；13×1.15 = 14.95 ≈ 15 mA ✓；1.77×1.1 ≈ 1.95 ≈ 2 mA ✓。
3. 与 01 篇（AN_2107）的数字互证：AN_2107 表 1 给 55 mΩ 档参考 ISS 10~12 mA / RSS 470 Ω（VDD=8 V），与本篇例 1（IGT65R055D2，55 mΩ 档，ISS=15 mA @ VDD=9 V）同按式 (3) 换算——本篇 ISS 取更高，源于叠加了 15% 非理想裕量与大电流（20 A）工况；两篇的 VF 取值一致（3.5~4 V 档）。
4. OCR/转写存疑点：① §3.1“基于图 6 与图 8 所示特性”推导 13 mA——图 8 为等效电路图（只标源侧电阻占比），给不出 ID~IG 数据，疑为图 7 之误，「待核实」；② “80% derating is applied to the maximum operating current 20 A” 的口径为“工作电流相对器件能力降额 80%”，即要求能力 ≥ 20/0.8 = 25 A，原文措辞照译；③ 原文式 (4) 下标排版为 kID,pulse/ID,peak，式 (5)/(6) 将两个算式并排一行，均按 PDF 版面重建。
5. 本库缺口：IGT65R055D2 与 IGD70R200D2S 两份 datasheet 未存档——图 6/7/9/10 的曲线细节、ID,peak=68 A 的测试条件（脉冲宽度/占空比）均以原 DS 为准，补档后在 README.md 登记更新。
