目的（PURPOSE，原 PDF 第 1 页）
电流采样在电路里干两件事：一是测“多少”（how much）——例如 DC/DC 电源里为省电而掌握外围负载的功率管理；二是判“太多”（too much）——故障条件。电流超限时，软件或硬件联锁（interlock）发出信号关掉应用，如电机堵转、电池短路。因此必须选对技术、做稳健的设计，才能承受住故障时的极端工况：测量元件既要维持精确的电压信号，又要防止 PCB 损坏。
测量方法（MEASUREMENT METHODS，原 PDF 第 1 页）
“多少”与“太多”的信号可用以下测量方法获得：
- 电阻（直接）：a. 采样电阻
- 磁（间接）：a. 电流互感器；b. 罗氏线圈；c. 霍尔效应器件
- 晶体管（直接）：a. RDS(ON)；b. 比例式（ratio-metric）
每种方法都有使其有效或可接受的优势，也都有可能关系到整机可靠性的代价。它们又可归为两大类：直接法直接接入被测电路、测量元件暴露在线电压下；间接法提供隔离——这往往是设计安全所必需的。
1. 电阻：采样电阻（原 PDF 第 1 页）
电阻是直接测量法，优点是简单、线性：采样电阻串入被测电流通路，电流流过把少量功率转化成热，这个功率转换就产生了电压信号。除了简单与线性，采样电阻还经济性更好，且 TCR 稳定，< 100 ppm/℃（0.01%/℃），不存在雪崩倍增或热失控的隐患。此外，< 1 mΩ[译注：原文印“< 1 m is available”，Ω 字符在文本层丢失，按上下文补为 mΩ] 的低阻金属合金采样产品具有出色的浪涌承受能力，可在短路和过流事件中提供可靠保护。
2. 磁：电流互感器（原 PDF 第 2 页）
电流互感器（CT）有三大优点：与线电压隔离；无损测量；大信号电压带来抗噪能力。这种间接法需要变化的电流——交流、瞬态或开关直流——来产生变化的磁场，磁耦合到次级绕组；次级测量电压可按初次级匝比缩放。说它“无损”，是因为电路电流只流过铜绕组、电阻损耗极小（图 2）——但仍有少量功率消耗于负载电阻（burden resistor）损耗、磁芯损耗与初次级直流电阻。

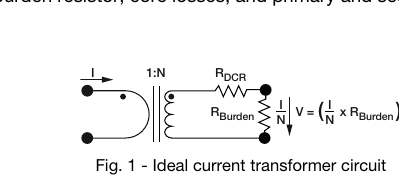

见原 PDF 图 1（第 2 页）：理想电流互感器电路——初级电流 I，1:N 匝比，次级接 R_Burden，输出 V = (I/N)·R_Burden[译注：公式按图面转录]。

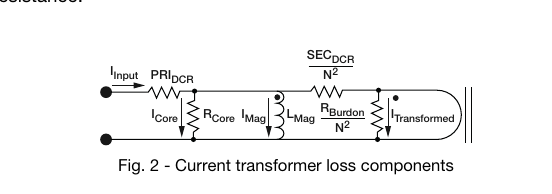

见原 PDF 图 2（第 2 页）：CT 损耗分量模型——初/次级 DCR、磁化电感 L_Mag 与磁化电流 I_Mag、磁芯电阻 R_Core、负载电阻（图面印作 RBurdon）；I_Transformed = I/N² 方向的匝比缩放[译注：图面混排，符号归属以原 PDF 为准]。
2. 磁：罗氏线圈（Rogowski Coil，原 PDF 第 2 页）
罗氏线圈与 CT 相似：也是在被隔离导体感应出正比于电流的次级电压。区别在于空心（air core）设计——CT 依赖高磁导率磁芯（如叠片钢）耦合次级；空心设计电感更低，信号响应更快、信号电压非常线性。由于其构造，常作为临时测量手段卡在既有线缆上，如手持式仪表；可视为 CT 的低成本替代。

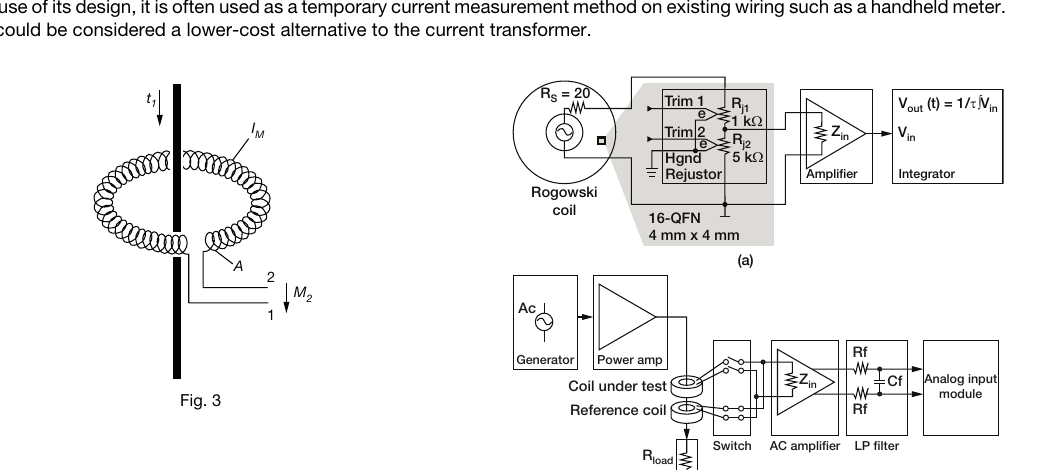

见原 PDF 图 3（第 2 页）：罗氏线圈及调理电路——线圈 IM/Ac/M2 参数、16-QFN 4 mm×4 mm 封装内 Rejustor（5 kΩ 微调）+ 放大器 + 积分器（Vout(t) = (1/τ)∫Vin，RS = 20 Ω、1 kΩ/5 kΩ 微调网络）；(b) 为被测线圈与基准线圈对拍框图（信号发生器+功率放大器、开关、AC 放大器、LP 滤波）[译注：图面文字残缺，以原 PDF 为准]。
2. 磁：霍尔效应（原 PDF 第 3 页）
载流导体置于磁场中（图 4），在垂直于磁场与电流方向上出现电位差，其大小正比于电流；无磁场而有电流时无电位差；磁场与电流同时存在时，载流子与磁场相互作用使电流分布改变，产生霍尔电压（图 5）。
优点：能以低功耗测量大电流。缺点一堆，足以限制使用：非线性温漂需要补偿；带宽有限；小电流量程需要大失调电压、引入误差；对外磁场敏感；ESD 敏感；成本高。

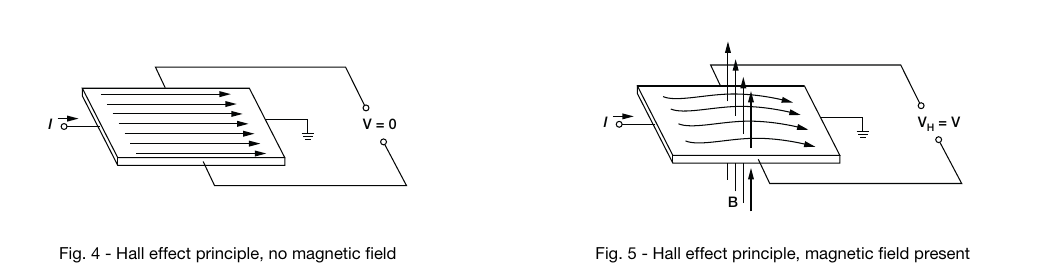

见原 PDF 图 4（第 3 页）：霍尔效应原理，无磁场，V = 0。 见原 PDF 图 5（第 3 页）：霍尔效应原理，有磁场 B，VH = V。
3. 晶体管：RDS(ON) 漏源导通电阻（原 PDF 第 3 页）
晶体管被视为“无损”过流检测法：它本来就是电路里的标准控制元件，不需要再加电阻或别的耗能器件就能给出控制信号。晶体管 datasheet 给出漏源导通电阻 RDS(ON)，功率 MOSFET 典型值在 mΩ 量级[译注：原文“in the m range”，Ω 字符丢失]；它由多个分量串联而成——从引线（图 6）到半导体裸片、再到构成沟道特性的各段电阻。据此，流过 MOSFET 的电流可由 I_Load = V_RDS(ON) / RDS(ON) 确定。
RDS(ON) 的每个组成部分都会贡献误差：界面电阻的微小变化 + TCR 效应。TCR 可以部分补偿——测温后按预期阻值变化修正测量电压。但 MOSFET 的 TCR 可高达 4000 ppm/℃——温升 100 ℃ 相当于阻值变 40%。总体上，这种方法的信号精度约 10%~20%；视精度要求，拿来做过流保护可以接受。

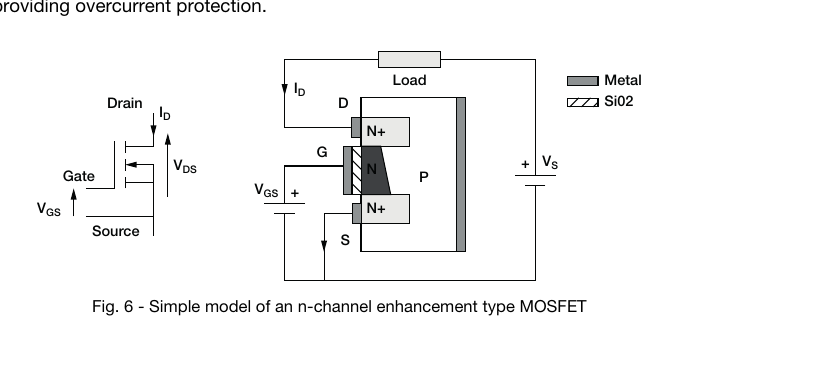

见原 PDF 图 6（第 3 页）：n 沟增强型 MOSFET 简化模型——Drain/Gate/Source、N+ 源漏、P 体区、SiO₂ 栅氧、沟道与 VGS/VDS 标注。
3. 晶体管：比例式——电流检测 MOSFET（Ratio Metric，原 PDF 第 4 页）
MOSFET 由成千上万个并联晶体管单元构成以降低导通电阻。电流检测 MOSFET 划出一小部分并联单元，栅、漏与主器件共接，源极独立（图 7）——构成第二只隔离的“感测”晶体管。导通时，感测管电流与主电流成固定比例。
按产品不同，精度公差从 低至 5% 到宽至 15%~20% 不等。这 generally 不适合通常要求 1% 测量精度的电流控制类应用，而是为过流与短路保护而生。

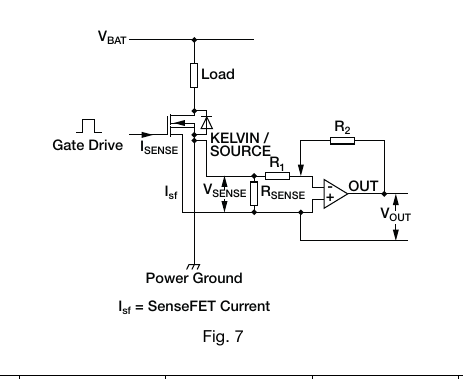

见原 PDF 图 7（第 4 页）：电流检测 MOSFET 接法——VBAT、负载、栅极驱动、KELVIN/SOURCE 端、R2/R1 分压、ISENSE = Isf（SenseFET 电流）、VSENSE/RSENSE 缓冲后输出 VOUT。
六方法对比表（原 PDF 第 4 页，全录）
| 测量方法 | 测量精度 | 隔离 | EMI（防篡改抗性） | 稳健性 | 尺寸 | 成本 |
|---|---|---|---|---|---|---|
| 电阻（直接） | ||||||
| 采样电阻 | 高 | 无 | 高 | 高 | 小 | 低 |
| 晶体管（直接） | ||||||
| RDS(ON) | 低 | 无 | 中 | 中 | 小 | 低 |
| 比例式 | 中 | 无 | 中 | 中 | 小 | 中 |
| 磁（间接） | ||||||
| 电流互感器 | 高 | 有 | 中 | 高 | 大 | 中 |
| 罗氏线圈 | 高 | 有 | 中 | 高 | 大 | 中 |
| 霍尔效应 | 高 | 有 | 高 | 中 | 中 | 高 |
4. 电阻技术选项（原 PDF 第 4~5 页）
作者按“从最不稳健到最稳健”的顺序讲电阻技术对电流采样的影响：
薄膜（Thin Film）：一般不用于电流采样，此处为完整性而讲。它属于精密应用——阻性层厚度只有 0.0000012″~0.000004″；在合适应用里相当耐浪涌，但不是为本文所说的大电流场合设计的。
厚膜（Thick Film）：Vishay RCWE、RCWL 典型厚度 0.0005″~0.002″——约为薄膜的 100 倍。厚度即质量：更能承受相对大的电流、把热量摊到基板上、更能应付瞬态。厚膜的另一优点是灵活：激光调阻 + 浆料配方使其阻值范围宽、标准值齐全。代价：做不到薄膜那么紧的公差。
Vishay Power Metal Strip®（实体合金）：WSLP、WSL3921、WSL5931、WSR、WSHM、WSBS、WSMS……因大电流承载质量而拥有最强的浪涌能力；阻值可低至 0.000005 Ω（5 µΩ）[译注：原文印“0.000005 ”，Ω 丢失]、低 TCR，是大电流电源或故障电流极端场合的最佳选择。它的阻值档不如厚膜宽——合金电阻率有限、要 hit 高阻值得保最小合金厚度。
5. 产品专项特性（原 PDF 第 5~7 页）
5.1 四端 / 开尔文构造（原 PDF 第 5 页）
大电流应用要求极低阻值来压功耗，同时电压信号还得高过底噪。典型 < 25 mΩ[译注：原文“< 25 m”，Ω 丢失] 的低阻值，常常需要四端器件——把电流通路与电压感测位置分开，消除两类误差：贴板后的接触电阻，以及在板铜箔的高温漂（3900 ppm/℃）。WSK、WSK0612、WSL2726、WSLP2726、WSLT2726、WSL4026、WSLP4026、WSLT4026、WSL3637 均为四端构造。

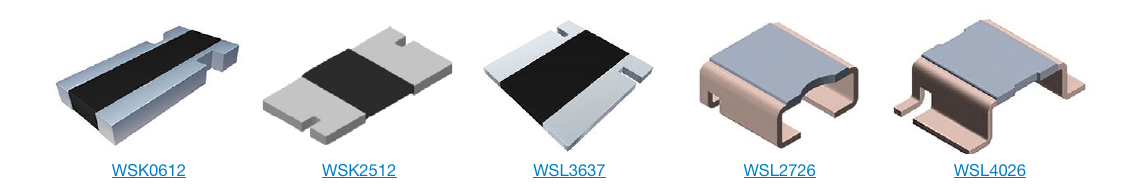

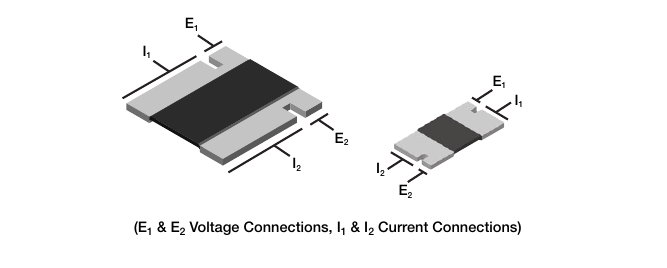

见原 PDF 图（第 5 页）：WSK0612/WSK2512/WSL3637/WSL2726/WSL4026 封装俯视图；及 Power Metal Strip 产品总览中的开尔文引脚定义图——E1、E2 为电压连接，I1、I2 为电流连接。
5.2 高温（原 PDF 第 5~6 页）
霍尔与晶体管测量在高温下都会出现非线性误差、长期稳定性受损：温度升高使有源器件载流子增多；电阻方案则完全建立在固定的冶金属性上。Vishay Dale 的专有工艺使其产品可在高达 275 ℃ 下长期稳定工作；同等额定温度下还能跑到比别家更高的额定功率。

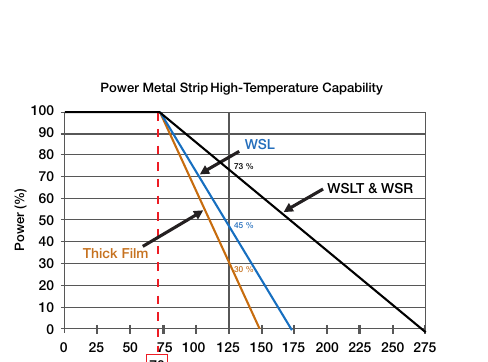

见原 PDF 图（第 6 页）：Power Metal Strip 高温能力曲线——横轴 0~275 ℃，纵轴功率（%）0~100：WSL 250 ℃ 处仍有 73%；WSLT 与 WSR 45%；厚膜 30%[译注：图面还叠“70”字样于横轴附近，归属以原 PDF 为准]。
5.3 热性能：电阻构造在热设计上的四大优点（原 PDF 第 6~7 页）

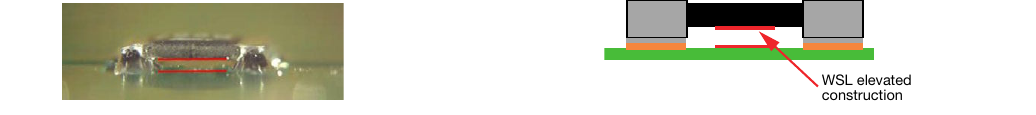

1. PCB 材料不劣化——标准 FR4 只额定到 130 ℃；贴板平放的功率电阻在功率冲击时可能烤坏板材、或拉低整板上限温度。**抬升式（elevated）**电流采样让焊点更凉，如 WSL2726/WSL4026：热点被放进气流里，把最多的热量散给空气而不是 PCB，保护电路板免受热点直烤（WSL 低外形仍有板间隙；原文配 WSL 抬升构造实物图）。
2. 不拖累邻近的功率/半导体器件——一部分热散进空气而非 PCB，邻近热敏器件的寿命、功率能力、LED 光输出寿命、精度……说白了就是可靠性都受益。另外 Power Metal Strip 的**低热 EMF（< 3 µV/℃）**保证邻近发热元件造成的电阻体温度梯度不引入误差：标准厚膜电阻热 EMF 典型 40~50 µV/℃，乘以 100 ℃ 温升可引入多达 5 mV 的误差——足以超出测量电路允许的误差限。
3. 热膨胀系数（CTE）失配——Power Metal Strip 的全金属焊接构造把焊点应力降到最低。FR4 的 CTE 约 18 ppm/℃，陶瓷约 5 ppm/℃（更硬、更难跟着板子胀缩）；全生命周期热循环的交变应力会让焊点疲劳开裂、长期可靠性受损。Power Metal Strip 全金属构造 CTE 约 13 ppm/℃，与 FR4 的 18 ppm/℃ 明显更匹配——CTE 失配应力大幅减小。这就是该系列自 1993 年以来一直被汽车、军用、工业市场采用的原因。
4. 焊点应力——WSL2726/WSL4026 的抬升构造带来更大的可挠性，吸收发热金属与散热板材之间热膨胀差产生的应力；平贴板的表贴陶瓷电阻会把剪切力加到焊点上，导致失效或性能漂移。高热循环应用里，柔性端子（compliant terminations）优于其他类似的全金属构造。

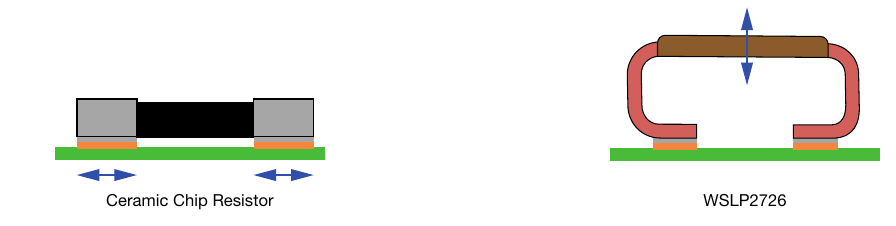

见原 PDF 图（第 7 页）：陶瓷贴片电阻 vs WSLP2726 的受力示意——两者热膨胀失配下力的消散路径对比。
相关资料（RELATED INFORMATION，原 PDF 第 7 页）
| 资料类型 | 内容 | 链接 |
|---|---|---|
| 产品总览 | Power Metal Strip® 表贴电流采样电阻 | www.vishay.com/doc?49581 |
| 视频 | Power Metal Strip 电阻热 EMF（产品演示） | www.vishay.com/videos/resistors/power-metal-strip174-resistor-power-coefficient-product-demo |
| 应用笔记 | Vishay Dale 线绕电阻的脉冲承受能力 | www.vishay.com/doc?49076 |
| 产品总览 | 分流器、电流分流器与电流采样电阻 | www.vishay.com/doc?49159 |
（原文页脚：Revision: 31-Aug-15，Document Number: 30304；免责声明见原 PDF。）
