TDK/EPCOS《NTC Thermistors — General technical information》全文精译 — NTC 热敏电阻总技术说明

原文：EPCOS AG（TDK 集团成员），《NTC Thermistors, General technical information》，2018 年 1 月版，正文 15 页（页脚 Page 1 of 15 ~ Page 15 of 15；原文未印独立文档号，属 EPCOS 数据册“总技术信息”章节）。原文 PDF：90_资料源/NTC_TDK-EPCOS_GeneralTechnicalInfo.pdf（配套姊妹篇《NTC Inrush Current Limiters》同目录存档，本篇未译）。 本篇为全文忠实精译：覆盖原文全部 3 章——定义、制造、特性（零功率特性：R-T 关系/B 值/温度系数/公差/零功率测量；带电特性：热平衡方程/V-I 特性四段/传感器自热/耗散系数/介质行为/最大功率/热时间常数 τa/冷却时间常数 τc/热容量/老化与稳定性）。公式 (1)~(17) 全录（pdftotext 中公式为嵌入图片，译稿逐式对照原 PDF 页面转录），图 1~8 逐图标注。 文末“浪涌限流应用要点”一节为本库展开（原文无此节），素材全部取自本篇正文事实 + 库内 EVM 文档，逐条标注来源。

译注约定：①单位与下标按上下文规范转写（R_T、T_R、δ_th、C_th、τ_a、τ_c 等）；原文温度单位印刷为“İC”（pdftotext 乱码，实为 °C），译稿径写 ℃。②原文笔误保持原样加译注：§3.1.2 首句“Fomula 2”（应为 Formula 2）照录。③图全部为矢量曲线图/装置示意图，逐图标“见原 PDF 图 N（第 X 页）”并附图内可读信息；图 1~8 共 8 张已全部从原 PDF 裁出并就地嵌入（img/ 目录下 ntc_fig*.png…）。

1. 定义（原 PDF 第 2 页）

按 IEC 60539 的定义，NTC（负温度系数，Negative Temperature Coefficient）热敏电阻是阻值随温度升高而下降的热敏半导体电阻器。其电阻温度系数为 −2%/K ~ −6%/K，约为金属的 10 倍、硅温度传感器的 5 倍。

NTC 热敏电阻的阻值变化既可由外部因素引起（环境温度变化），也可由内部因素引起（流过器件的电流造成的自加热）——一切实际应用都基于这一行为。

NTC 热敏电阻由多晶混合氧化物陶瓷制成。其导电机制相当复杂：外赋（extrinsic）导电与本征（intrinsic）导电都可能发生。多数 NTC 具有尖晶石（spinel）结构，呈现**价态导电（valence conduction）**效应。

2. 制造（原 PDF 第 2 页）

EPCOS 热敏电阻由严格筛选与检验过的原材料生产。起始材料为锰、铁、钴、镍、铜、锌等金属的氧化物，可加入化学稳定氧化物以获得更好的特性重现性与稳定性。

氧化物研磨成粉、与塑性黏结剂混合后压制成形。标准形状有三种：圆片（Disks）——在制粒机上以极高压力压成圆形扁平件；芯片（Chips）——陶瓷材料压制或拉制后切割成形；多层片式 SMD NTC——陶瓷多层工艺生产，分带内电极与不带内电极两种。

素坯在 1000 ℃~1400 ℃ 高温烧结成多晶热敏电阻体。圆片通过在平面上烧渗银浆形成接触电极。按应用需要加装引线、涂覆包覆或装入各种外壳。最后，热敏电阻要经过一道专门的老化（aging）工序，以保证电气参数的高稳定性——否则多晶材料内的固态反应甚至可能在室温下使 NTC 阻值发生变化。

本手册“质量与环境”章的流程图给出了各加工步骤及制造过程中的大量质量保证措施。

3. 特性（原 PDF 第 3 页）

流过热敏电阻的电流可能引起足够的加热，使热敏电阻温度高于环境。由于自热效应并非总可忽略（有时甚至是期望的），必须区分带电负载的热敏电阻与空载热敏电阻两种特性。空载特性也称“零功率特性（zero-power characteristics）”。

3.1 空载 NTC 热敏电阻

3.1.1 电阻-温度关系（原 PDF 第 3 页）

阻值对温度的依赖可用下式近似：

$$R_T = R_R \cdot e^{B\left(\dfrac{1}{T} - \dfrac{1}{T_R}\right)} \qquad \text{（式 1，原 PDF 第 3 页）}$$

• R_T：温度 T（K）下的 NTC 阻值（Ω）；R_R：额定温度 T_R（K）下的 NTC 阻值（Ω）
• T：温度（K）；T_R：额定温度（K）；B：B 值（K），NTC 热敏电阻的材料常数；e：欧拉数（e = 2.71828）

这一指数关系只能粗略描述实际特性——仅在额定温度/阻值附近的有限区间内有足够精度。实际应用需要更精确的 R/T 曲线描述：要么采用更复杂的模型（如 Steinhart-Hart 方程），要么以表格形式给出电阻/温度关系。本手册“标准化 R/T 特性”章给出实测 R/T 表——这些标准化曲线在整个规定温度范围内以足够多的测量点、以最高精度实验测定，并以 1 ℃ 步距提供。

3.1.2 B 值（原 PDF 第 4~5 页）

B 值由陶瓷材料决定，代表 R/T 曲线的斜率。可由式 (1) 表达（原文印作“Fomula 2 indicates…”，笔误照录）：

$$B = \frac{T \cdot T_R}{T - T_R} \cdot \ln\frac{R_R}{R_T} \qquad \text{（式 2）} \qquad B = \frac{T_1 \cdot T_2}{T_2 - T_1} \cdot \ln\frac{R_1}{R_2} \qquad \text{（式 3，任意两温度 T₁、T₂，原 PDF 第 4 页）}$$

本数据册的规格大多以 **25 ℃（T₁）与 100 ℃（T₂）**的阻值为基准，即标注 B25/100；SMD NTC 另附 B25/50 与 B25/85 供参考；玻璃封装 NTC 还引用 B0/100、B25/200、B100/200、B200/300。把各温度组合代入式 (3) 得（式 4a~4g，系数照录）：

• $B_{25/100} = 1483.4 \cdot \ln\frac{R_{25}}{R_{100}}$（式 4a）；$B_{25/50} = 3853.9 \cdot \ln\frac{R_{25}}{R_{50}}$（式 4b）；$B_{25/85} = 1779.7 \cdot \ln\frac{R_{25}}{R_{85}}$（式 4c）
• $B_{0/100} = 1019.3 \cdot \ln\frac{R_0}{R_{100}}$（式 4d）；$B_{25/200} = 806.1 \cdot \ln\frac{R_{25}}{R_{200}}$（式 4e）
• $B_{100/200} = 1765.6 \cdot \ln\frac{R_{100}}{R_{200}}$（式 4f）；$B_{200/300} = 2711.9 \cdot \ln\frac{R_{200}}{R_{300}}$（式 4g，原 PDF 第 4 页）

[本库代入核对：25 ℃=298.15 K、100 ℃=373.15 K，(298.15×373.15)/(373.15−298.15) = 1483.4 ✓；25/50 档 (298.15×323.15)/25 = 3853.8≈3853.9 ✓；0/100 档 (273.15×373.15)/100 = 1019.3 ✓；其余四档同法复算均与印刷系数一致。]某 NTC 的 B 值可这样测定：在 T₁、T₂ 两点测阻值，代入相应式 (4) 即得。常见 NTC 材料的 B 值范围为 2000 ~ 5000 K。图 1 给出 R/T 特性随 B 值的变化。

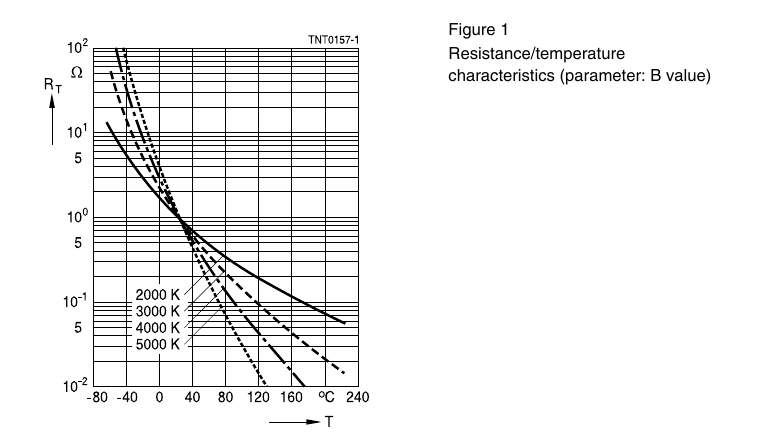

见原 PDF 图 1（第 5 页）：R/T 特性曲线族（参数 B 值 = 2000/3000/4000/5000 K 四条；纵轴 R_T 10⁻²~10⁵ Ω 对数，横轴 −80~+240 ℃）——B 越大曲线越陡，高温段衰减越快。

[本库代入示例：一只 100 kΩ、B25/100 = 4050 K 的 NTC（与 NCP1681 EVM 用的 100 kΩ 档同类），按式 4a 反推 R25/R100 = e^(4050/1483.4) = e^2.730 = 15.3 → R100 ≈ 6.5 kΩ。即 B 值大 → 高温阻值压得越低，这就是“过温跳闸点”能设在 90 ℃ 的算术基础。]

3.1.3 温度系数（原 PDF 第 5 页）

电阻温度系数定义为阻值的相对变化除以温度变化，正比于 R/T 曲线的导数，是给定温度下灵敏度的标志：

$$\alpha = \frac{1}{R} \cdot \frac{\mathrm{d}R}{\mathrm{d}T} \qquad \text{（式 5，原 PDF 第 5 页）}$$

[本库代入：对式 (1) 求导得 α = −B/T²。上例 B = 4050 K 的 NTC 在 25 ℃（298.15 K）处 α = −4050/298.15² = −4.6%/K——落在原文“−2%/K~−6%/K”区间内，且温度越低越陡。]

3.1.4 公差（原 PDF 第 5~6 页）

额定阻值 R_R 与 B 值都有制造公差。由于 B 值存在散差，偏离额定温度 T_R 越远，阻值散差越大（实例见“标准化 R/T 特性”章）。电阻公差：NTC 的电阻公差按单一温度点（通常 25 ℃）标注；可按客户要求给其他温度点。一般地，电阻公差可表达为（式 6）：

$$\Delta R_T = \left \vert \frac{\partial R(T)}{\partial R_R}\right \vert \cdot \Delta R_R + \left \vert \frac{\partial R(T)}{\partial B}\right \vert \cdot \Delta B + \left \vert \frac{\partial R(T)}{\partial T}\right \vert \cdot \Delta T \qquad \text{（式 6，原 PDF 第 6 页）}$$

忽略第三项（温度项）后简化为：$\left \vert \dfrac{\Delta R_T}{R_T}\right \vert = \left \vert \dfrac{\Delta R_R}{R_R}\right \vert + \left \vert \dfrac{\Delta R_B}{R_B}\right \vert$（式 7），式中 ΔR_B 为 B 值散差导致的阻值公差分量。对式 (1) 的指数模型求偏导，得实用形式：

$$\left \vert \frac{\Delta R_T}{R_T}\right \vert = \left \vert \frac{\Delta R_R}{R_R}\right \vert + \left \vert \frac{\Delta B}{B}\right \vert \cdot \left \vert B \cdot \left(\frac{1}{T_R} - \frac{1}{T}\right)\right \vert \qquad \text{（式 8）}$$

即某温度下的阻值公差由两个变量决定：额定阻值的制造公差与 B 值的散差。[本库代入：上例 B = 4050 K、±1% 阻值档、B 值散差 ±0.3%，在 0 ℃（273.15 K）处：B·|1/T_R − 1/T| = 4050 × |3.354×10⁻³ − 3.661×10⁻³| = 4050 × 3.07×10⁻⁴ = 1.24，阻值公差 = 1% + 0.3%×1.24 ≈ 1.4%——离开 25 ℃ 额定点，B 值散差的权重被放大约 1.24 倍；若拿同一只 NTC 在 90 ℃ 用作跳闸点，该项为 4050×|1/298.15−1/363.15| = 4050×5.99×10⁻⁴ = 2.43，公差再放大到 1%+0.73%≈1.7%。]

温度公差：利用式 (5) 可对小温度区间计算温度公差：$\Delta T = \dfrac{1}{\alpha} \cdot \dfrac{\Delta R}{R}$（式 9，原 PDF 第 6 页）。实际应用建议直接用标准化 R/T 表（表内温度步距足够小，可用上式近似换算）。[本库代入：0 ℃ 处 α = −B/T² = −4050/273.15² = −5.4%/K，代入上条 1.4% 阻值公差 → ΔT ≈ 1.4/5.4 ≈ 0.26 K；同一只 NTC 在 90 ℃ 处 α = −4050/363.15² = −3.1%/K → 1.7%/3.1% ≈ 0.55 K。温度越高，同样公差折算的温度不确定度越大——跳闸点公差要按“最热处”算。]

3.1.5 零功率测量（原 PDF 第 6 页）

零功率阻值是在给定温度 T 下、把电气负载压得足够小测得的阻值——负载再减小也观察不到阻值变化。测量负载过大时，结果会被自热效应歪曲（见 3.2 节）。

3.2 带电负载的 NTC 热敏电阻（原 PDF 第 6~7 页）

电流流过热敏电阻时，器件会因功耗不同程度地发热。自热程度不仅取决于所加负载，还取决于耗散系数 δ_th 与热敏电阻自身的几何形状。一般规律：器件越小，允许的最大负载与测量负载（零功率）越小。电气负载致自热的一般规律为：

$$P_{el} = V \cdot I = \frac{\mathrm{d}H}{\mathrm{d}t} = \delta_{th} \cdot (T - T_A) + C_{th} \cdot \frac{\mathrm{d}T}{\mathrm{d}t} \qquad \text{（式 10，原 PDF 第 7 页）}$$

• P_el：所加电功率；V、I：NTC 电压/电流瞬时值；dH/dt：储存热能随时间的变化
• δ_th：NTC 耗散系数；T：NTC 本体瞬时温度；T_A：环境温度；C_th：NTC 热容量；dT/dt：温度随时间的变化

3.2.1 电压/电流特性（原 PDF 第 7~8 页）

给热敏电阻加恒定电功率，其温度先显著上升，随后变化趋缓；一段时间后达到稳态——功率全部经热传导或对流散出。热平衡时 dT/dt = 0，由式 (10) 得 $V \cdot I = \delta_{th} \cdot (T - T_A)$（式 11）；代入欧姆定律 V = R·I，可写成（式 12a/12b，原 PDF 第 7 页）：

$$I = \sqrt{\frac{\delta_{th} \cdot (T - T_A)}{R(T)}} \qquad \text{（式 12a）} \qquad V = \sqrt{\delta_{th} \cdot (T - T_A) \cdot R(T)} \qquad \text{（式 12b）}$$

这是 V/I 曲线的参数化描述，R(T) 为随温度变化的 NTC 阻值。利用上式可算出不同环境温度下的曲线；把恒温下得到的电压对电流作图，即得 NTC 的电压/电流特性。

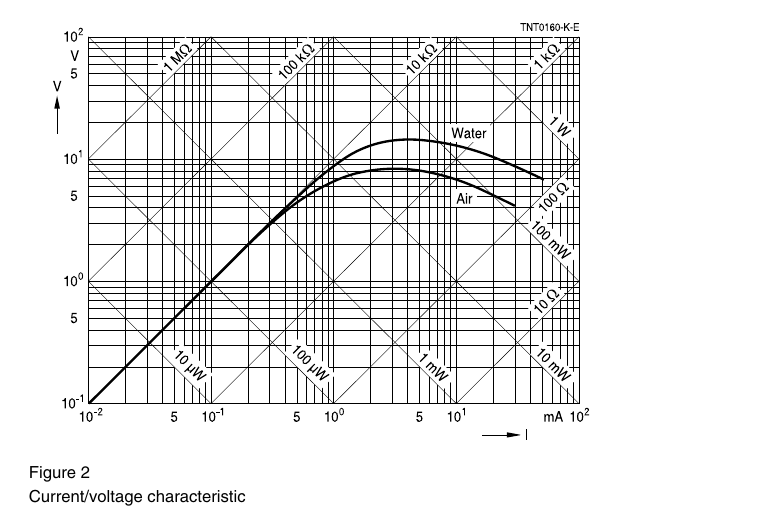

见原 PDF 图 2（第 8 页）：电流/电压特性（对数-对数坐标，Water/Air 两族曲线；图面叠加恒功率斜线 10 µW~1 W 与恒电阻斜线 10 Ω~1 MΩ；纵轴电压约 10⁻²~10² V，横轴电流约 10⁻²~10² mA）——恒功率与恒电阻线在对数坐标上均为直线。

NTC 的电压/电流特性分四段：

1. 直线上升段：耗散功率产生的自热可忽略，电压与电流成正比，阻值完全由环境温度决定——作温度传感器用的正是这一段（dV/dI = R = 常数）。
2. 非线性上升段（直至峰值电压）：阻值已开始下降。（R > dV/dI > 0）
3. 峰值电压点：增量电阻为零。（dV/dI = 0）
4. 下降段：阻值下降快于电流相对上升——这正是期望自热效应的 NTC 工作区，例如浪涌电流限流器（inrush current limiters）、液位传感器。（dV/dI < 0）

3.2.2 NTC 温度传感器的自热（原 PDF 第 9~11 页）

本节全部讨论以 NTC B57861S0103F045 为例：额定阻值 R_R = 10 kΩ ±1.0%、B 值 = 3988 K ±0.3%（原文未注明该 B 值的基准温度对——「待核实」）。自热效应随所加电流的关系在不同环境温度下按对数坐标绘于图 3。

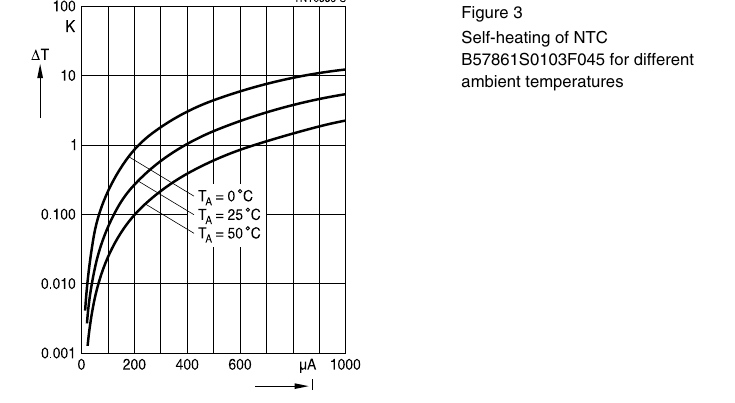

见原 PDF 图 3（第 9 页）：B57861S0103F045 在不同环境温度下的自热曲线（纵轴 ΔT 0.001~100 K 对数，横轴 0~1000 µA；参数 T_A = 0/25/50 ℃）——同一电流下 T_A 越低自热越大。

自热强弱很大程度上取决于 NTC 是恒流源馈电还是恒压源+串联电阻馈电（图 4）。

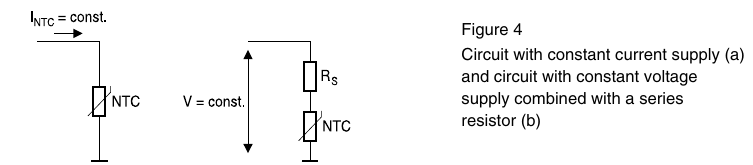

见原 PDF 图 4（第 9 页）：(a) 恒流馈电电路（I_NTC = const.）；(b) 恒压源 V = const. 与串联电阻 R_S + NTC。

两种情况的自热对比如图 5：恒流取 200 µA、恒压取 5 V；恒压情形对三种串联电阻（R_S = 5 kΩ、10 kΩ、20 kΩ）给出。

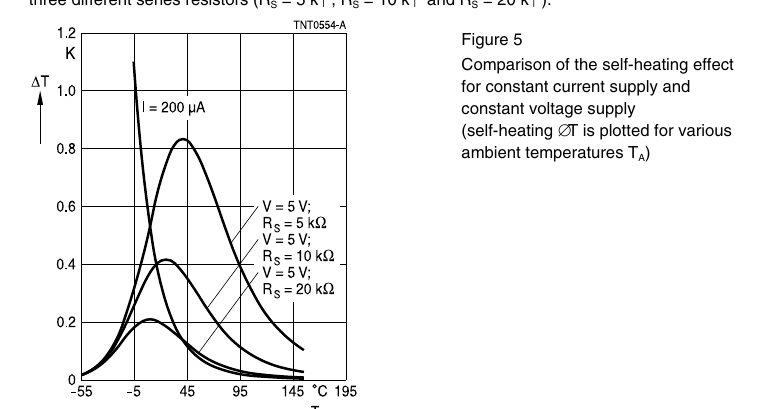

见原 PDF 图 5（第 10 页）：恒流与恒压馈电的自热对比（ΔT–电流曲线，多环境温度 T_A 参数）。

恒流情形的自热强烈依赖环境温度（T_A = 25 ℃ 及以下梯度很陡）；恒压情形的自热则在整个温度范围内分布较均匀。一个直观事实：串联电阻越大，NTC 上分得的电压 V_NTC 越小——性能与可测性之间总要折中。恒流曲线与恒压曲线的交点即电流 200 µA 的点，此时 NTC 上电压可算得（V = 5 V、I = 200 µA）：

• a) R_S = 5 kΩ → V_NTC = I·R_NTC = 4 V
• b) R_S = 10 kΩ（R_NTC = 15 kΩ）→ V_NTC = I·R_NTC = 3 V
• c) R_S = 20 kΩ（R_NTC = 5 kΩ）→ V_NTC = I·R_NTC = 1 V

在恒压曲线的最大值处，串联电阻恰好等于 NTC 阻值（R_S = R_NTC）；最大值左侧 R_NTC > R_S，右侧 R_NTC < R_S。以上分析表明：设计含 NTC 的电路时，必须先明确要在哪个温度点获得最高精度。

3.2.3 耗散系数 δ_th（原 PDF 第 11 页）

耗散系数 δ_th 定义为功耗变化与由此引起的本体温度变化之比，单位 mW/K，是“使热敏电阻在稳态下本体升温 1 K 所需负载”的量度。δ_th 越大，热敏电阻向周围散出的热越多：$\delta_{th} = \dfrac{\mathrm{d}P}{\mathrm{d}T}$（式 13）。测量 δ_th 时给热敏电阻加载，使 V/I 之比等于 T₂ = 85 ℃ 处的阻值：

$$\delta_{th} = \frac{V \cdot I}{T - T_A} = \frac{P}{T - T_A} \qquad \text{（式 14，原 PDF 第 11 页；T：NTC 本体温度 85 \,^{\circ}\mathrm{C}，T_A：环境温度）}$$

把 NTC 装入电路总会带来某种程度的本体升温，在温度传感应用中会歪曲测量结果——要压小它，就必须把所加功率压到最低。具体应用的最优接线无法一概而论（产品的阻值与导热带宽都很宽）。注意：本产品库全部热特性数据均指静空气（still air）——一旦环境条件改变（如流动空气）或对出厂元件进行再加工，上述热特性即不再有效。

3.2.4 在不同介质中的行为（原 PDF 第 11 页）

由式 (12a)/(12b) 可见，V/I 曲线不仅取决于 NTC 阻值 R(T)，还取决于耗散系数 δ_th；而 δ_th 又取决于器件的尺寸、形状、引线及周围介质。数据册给出的 V/I 曲线适用于静空气。流动空气或液体中 δ_th 增大，V/I 曲线向更高电压/电流方向移动；真空中则相反。因此 V/I 曲线能“报告”热敏电阻所处的介质——由此 NTC 可用于气体/液体流量检测、真空测量或气体分析。

3.2.5 最大功率 P25（原 PDF 第 12 页）

P25 是 NTC 在 25 ℃ 环境温度下能承受的最大功率。施加 P25 时，NTC 工作在自热区（见 3.2.1）。

3.2.6 热时间常数 τ_a（原 PDF 第 12~14 页）

为应用挑选温度传感器时，热时间常数 τ_a 可能是关键参数。传感器热时间常数（热响应时间）主要受三方面影响：自身设计（敏感元件、把敏感元件装配进壳体的材料、连接技术、外壳）；安装方式（浸入式、表面贴装式等）；所处环境（气流、静空气、液体等）。

把温度为 T₁ 的传感器浸入温度为 T₂ 的介质（空气、水）时，传感器温度随时间的变化一阶近似服从指数规律：

$$T(t) = T_2 + (T_1 - T_2) \cdot e^{-\frac{t}{\tau_a}} \qquad \text{（式 15，原 PDF 第 12 页）}$$

经过一个热时间常数 τ_a 后，温度变化达到温差 T₁−T₂ 的 1 − 1/e = 63.2%，即 T(τ_a) = T₁ + (T₂−T₁)·(1 − 1/e)（见图 6）。

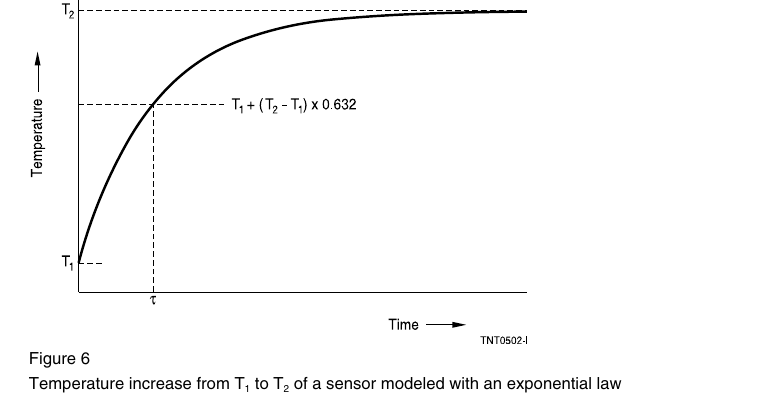

见原 PDF 图 6（第 12 页）：传感器从 T₁ 升到 T₂ 的指数模型曲线（标注 T(τ_a) = T₁ + (T₂−T₁)×0.632）。

EPCOS 拥有完备的内部设施测试温度传感器的性能与可靠性，可做空气/水¹⁾或空气/空气的热响应时间测量。¹⁾ 注意：只有带特殊保护的 NTC（如 K504、K276 系列）才允许接触液体。

水中热时间常数的测量：按 EN 60539 的改进双槽法（modified two bath method）进行（图 7）。传感器先置于温度 T₁ 的风道中；风道下方是温度 T₂ 的水槽，两者之间用一块可水平移动的滑块隔热。测量前，先在恒温槽中测定 NTC 在 T₁、T₂ 及其间某温度的零功率阻值。然后让传感器在恒温 T₁ 的受控气流中达到环境温度；随后水平移开滑块、同时把夹具快速垂直下移使传感器浸入水槽；软件分析数据并计算热时间常数 τ_a。默认 T₁ = 25 ℃、T₂ = 85 ℃。

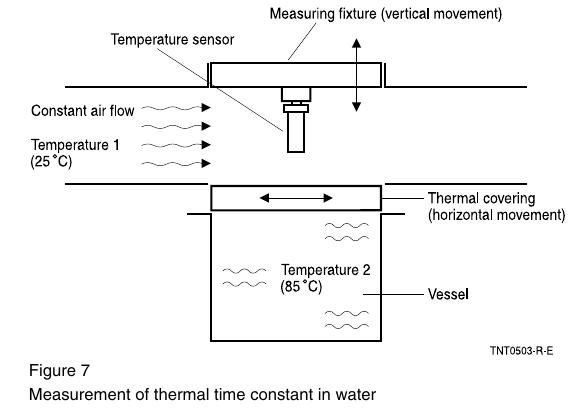

见原 PDF 图 7（第 13 页）：水中热时间常数测量装置（上：T₁ 风道；下：T₂ 水槽；水平滑块分隔）。

空气中热时间常数的测量：采用双风道法（double air channel method），两风道温度可独立设定，风速可调并用校准风速计测量（图 8）。NTC 阻值先在恒温槽中按三个温度测定。测试开始时传感器置于风道 1（设定风速、温度 T₁）直至与气流同温；随后快速移入同风速、上限温度 T₂ 的风道 2；结束后由软件计算 τ_a。默认 T₁ = 40 ℃、T₂ = 80 ℃、风速 5 m/s。

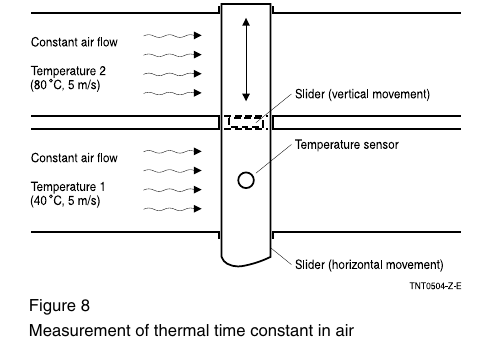

见原 PDF 图 8（第 14 页）：空气中热时间常数测量装置（俯视两风道；传感器可水平移动换道；风道间设垂直滑块）。

3.2.7 热冷却时间常数 τ_c（原 PDF 第 14 页）

热冷却时间常数指热敏电阻温度变化达到“本体平均温度与环境温度之差”的 1 − 1/e = 63.2% 所需的时间。τ_c 在很大程度上取决于器件结构；本数据册给出的 τ_c 值均在 25 ℃ 静空气中测定。测法：先把 NTC 内部加热到 85 ℃，再测其在 25 ℃ 环境中冷却到 47.1 ℃ 所需的时间。这一趋近是渐近的，器件越小越快。

3.2.8 热容量 C_th（原 PDF 第 15 页）

热容量 C_th 是使 NTC 平均温度升高 1 K 所需热量的量度，单位 mJ/K：$C_{th} = \dfrac{\Delta H}{\Delta T}$（式 16）。热容量、耗散系数与热冷却时间常数之间的关系为：

$$C_{th} = \delta_{th} \cdot \tau_c \qquad \text{（式 17，原 PDF 第 15 页）}$$

3.2.9 老化与稳定性（原 PDF 第 15 页）

室温下，多晶材料即存在固态反应，导致特性不可逆变化（通常表现为阻值增大、B 值变化等）。物理原因可能是：热应力引起晶格缺陷浓度变化；与环境发生氧交换（无保护、非玻璃封装的热敏电阻）；金属化表面接触区的扩散。低温下这些反应变慢，高温下加速、并随时间最终衰减。为提高长期稳定性，EPCOS 的 NTC 可在制造后直接进行老化处理。

浪涌限流应用要点（开关电源上电浪涌的 NTC 选型视角）——本库展开，非原文内容

以下要点为本库视角的工程归纳，事实底稿全部来自本篇上述章节（标注出处节号）与库内 EVM 文档；原文《NTC Inrush Current Limiters》分册存于 90_资料源/NTC_TDK-EPCOS_InrushCurrentLimiters.pdf（未译），选型定稿前请以该分册为准。

1. 工作原理即 §3.2.1 第 4 段：冷态 NTC 阻值高（dV/dI < 0 下降段尚未进入），上电瞬间把浪涌电流限住；电流加热使其升温、阻值骤降几个数量级，稳态下自身压降与损耗都可接受——它是“靠自热工作的器件”，与作传感器时的设计目标（压小自热，§3.2.3）恰好相反。
2. 选型的四个数（对应本篇参数）：①冷态阻值 R25（决定上电浪涌峰值，25 ℃ 公差按 §3.1.4 查）；②最大稳态电流（对应 P25/δ_th 概念，§3.2.5——稳态电流下自热温度不得超过允许本体温度）；③允许浪涌能量（对应热容量 C_th，§3.2.8——“首次冷态”是最严苛工况，反复快启停累积热量）；④冷却时间常数 τ_c（§3.2.7）——NTC 冷却到能重新限流需要时间，掉电后立即再上电（如跳闸重启、快速插拔），浪涌抑制能力大打折扣，这是 NTC 方案相对继电器/电阻方案的结构性弱点（本库推断；τc 具体数值按所选型号 datasheet）。
3. 安装位置与介质：δ_th 及全部热参数按静空气标定（§3.2.3）——装在风道里、贴着发热件或灌封都会改变实际 τ_c 与稳态阻值，必须按真实布局复测（官方口径“再加工后热特性不再有效”）。
4. 与库内 EVM 的对照：NCP1680 300 W EVB（EVBUM2822 精译）默认装 J11（涌流限流器旁路）短接、把 RT2 位号留给 NTC ICL——不用 NTC 时短接、要用时装上，这正是“NTC 有持续损耗”的体现；图腾柱 EVB（EVBUM2886 精译）则用涌流旁路二极管（D101/D102 经母线给电容预充电）替代 NTC 路线——两种上电浪涌对策在同一库内并排可查。
5. NTC 做温度保护的另一面：过温保护用的信号型 NTC（100 kΩ 级、B 值口径按式 4a~4g 换算）与限流用功率型 NTC 是两种器件、两套参数——信号型的选型要点（跳闸/恢复温度、公差换算、自热压小）见 NTC/README 与 NCP1681 04 篇陷阱 10（NTC 开路静默失效盲点）。

译者附注（全库视角）

1. 关键数字速查：温度系数 −2%~−6%/K（金属的 10 倍、硅传感器的 5 倍）；B 值 2000~5000 K；B25/100 = 1483.4·ln(R25/R100)（式 4a~4g 七档系数全录）；τa/τc 判据均为 63.2%；C_th = δ_th·τ_c；δ_th 单位 mW/K、C_th 单位 mJ/K；全部热参数按静空气标定；烧结温度 1000~1400 ℃；出厂前专门老化。
2. 传感器应用的两大陷阱（§3.2.2/§3.2.3）：自热歪曲测量（馈电方式决定自热的温度分布——恒流在低温区自热陡增、恒压+串联电阻更均匀，R_S = R_NTC 是恒压曲线峰点）；介质与再加工使热参数失效。
3. 本库代入数值汇总（均为本库计算、非原文数据）：B = 4050 K NTC 的 R100/R25 = 15.3；α(25 ℃) = −4.6%/K；±1%/±0.3% 档在 0 ℃/90 ℃ 的阻值公差 1.4%/1.7%、折合温度公差 0.26 K/0.55 K——“B 值散差权重随温度放大”是过温保护阈值精度的主要敌人。
4. OCR/转写存疑点：①温度单位“İC”为 pdftotext 乱码（= °C），已径改；②§3.1.2“Fomula 2”原文笔误照录；③B57861S0103F045 的 B 值 3988 K 未注明基准温度对（25/50 或 25/85）——「待核实」，不影响本篇论证；④原文图 3 图 5 的具体数值刻度以原 PDF 为准，译稿只转录图题与坐标范围。
